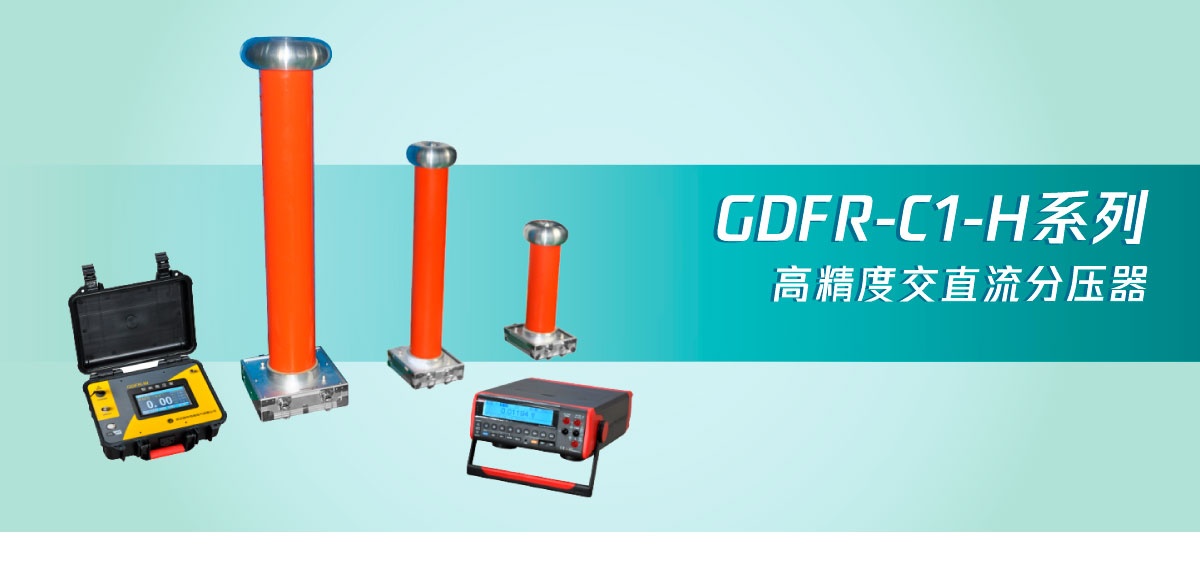

GDFR-C1-H系列 高精度交直流分壓器

高精度交直流分壓器



· 型號：GDFR-C1-H       GDFR-C2/C3型（實驗室）
· 一種通用型高壓測量?jī)x表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓

· 專用GDFR-C2型交流或GDFR-C3型直流高精度分壓器，實驗室溯源標準用

· 由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠
· 高精度交直流分壓器便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便


高精度交直流分壓器是一種通用型高壓測量?jī)x表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。

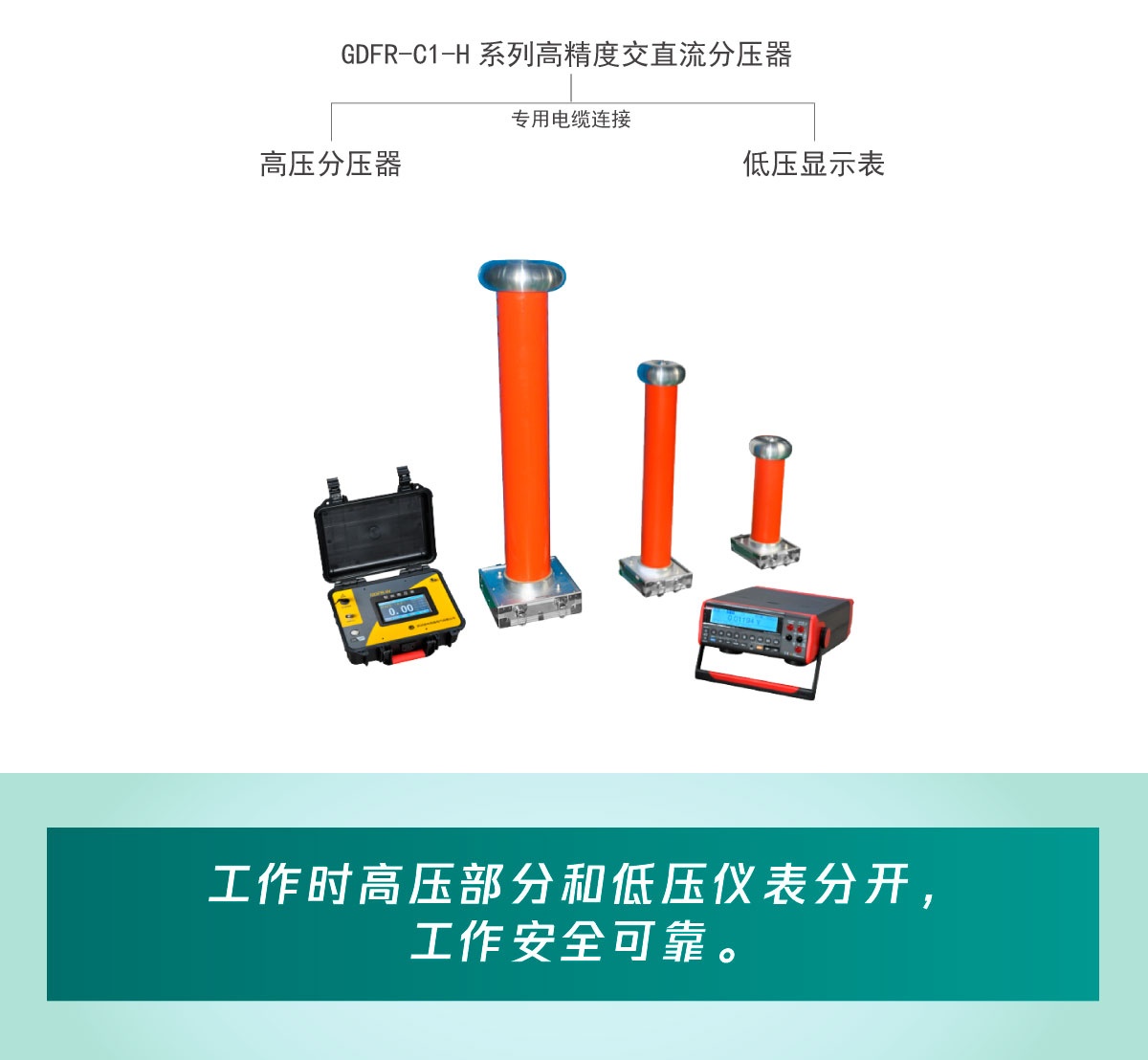

高精度交直流分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。
高精度交直流分壓器便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。但是若用于實驗室溯源標準用途，可選用專用GDFR-C2型交流或GDFR-C3型直流高精度分壓器。


基本 型號

GDFR-C1-50H

GDFR-C1-100H

GDFR-C1-150H

GDFR-C1-200H

GDFR-C1-300H

電壓等級（ kV ）

50

100

150

200

300

阻抗（ MΩ ）

640

1280

2000

2640

4000

電容量（ pF ）

500

250

160

300

200

高度（ mm ）

610

970

1420

1475

1750

尺寸（ mm ）

220×235

220×235

290×300

290×300

290×300

電纜長度（米）

4

4

6

6

10

重量（ kg ）

6.5

9.5

12.5

14.5

27

精度等級

AC：0.5%  /DC：0.5%

填充介質

聚氨酯發泡劑

分壓比

1000:1 或 10000:1 特殊比例可定做

交流頻率（ Hz ）

工頻

電纜阻抗（ Ω ）

75

使用溫度范圍

0℃ ～ 45℃

相對濕度

<85%RH, 無凝露

海拔高度

<1500 米，高海拔地區可以定做

使用場所限制

安裝使用場地應無影響設備表面絕緣和電氣性能的氣體和化學性沉積灰塵，并應無影響測量系統性能的振動。精密儀器運輸過程輕拿輕放，保持設備及使用環境干燥。

使用建議

外攜使用或非正常使用后，建議進行比對后再使用。


























?
