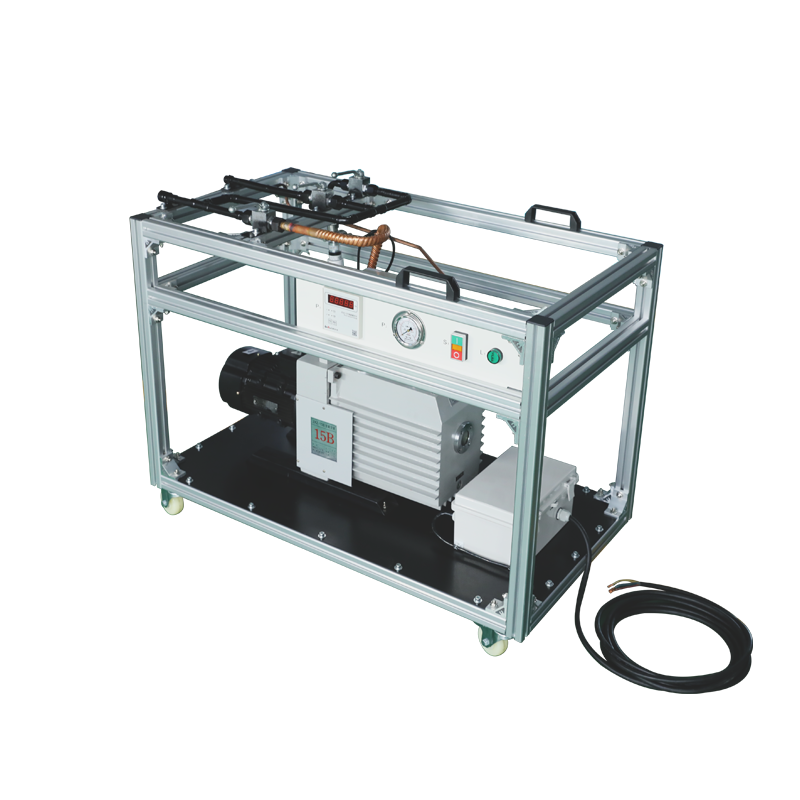

GDQC-GIS SF6抽真空充氣裝置

SF6抽真空充氣裝置

國電西高



· 適用于各種電壓等級的SF6電器及GIS組合電器等；
· 可進行快速抽氣，密封性好；
· 可進行快速充氣，效率高；
· 充氣方式靈活，可調壓充氣；
· 定制相序保護裝置，耐壓可高達500V；
· 采用風冷、移動式，可在無水源情況下使用；
· 三相五線制電源，整機配置漏電保護器；
· 密封元件具有自動補償性能；
· 球閥應用于真空、壓力工況，確保真空壓力兩不漏；
· 整機功能全、體積小、重量輕、耗能少、噪聲低；
· 球采用數字式真空計，性能穩定真空度便于讀取，測量精確；
· 全自動防回油系統。



產品組成
  • 調節閥
  • 輸氣管
  • 真空泵真空泵
  • 指針式真空計
  • 儀表控制部件
  • 維護SF6斷路器的必須的閥門


真空泵

極限真空度

抽速

功率

AC

重量

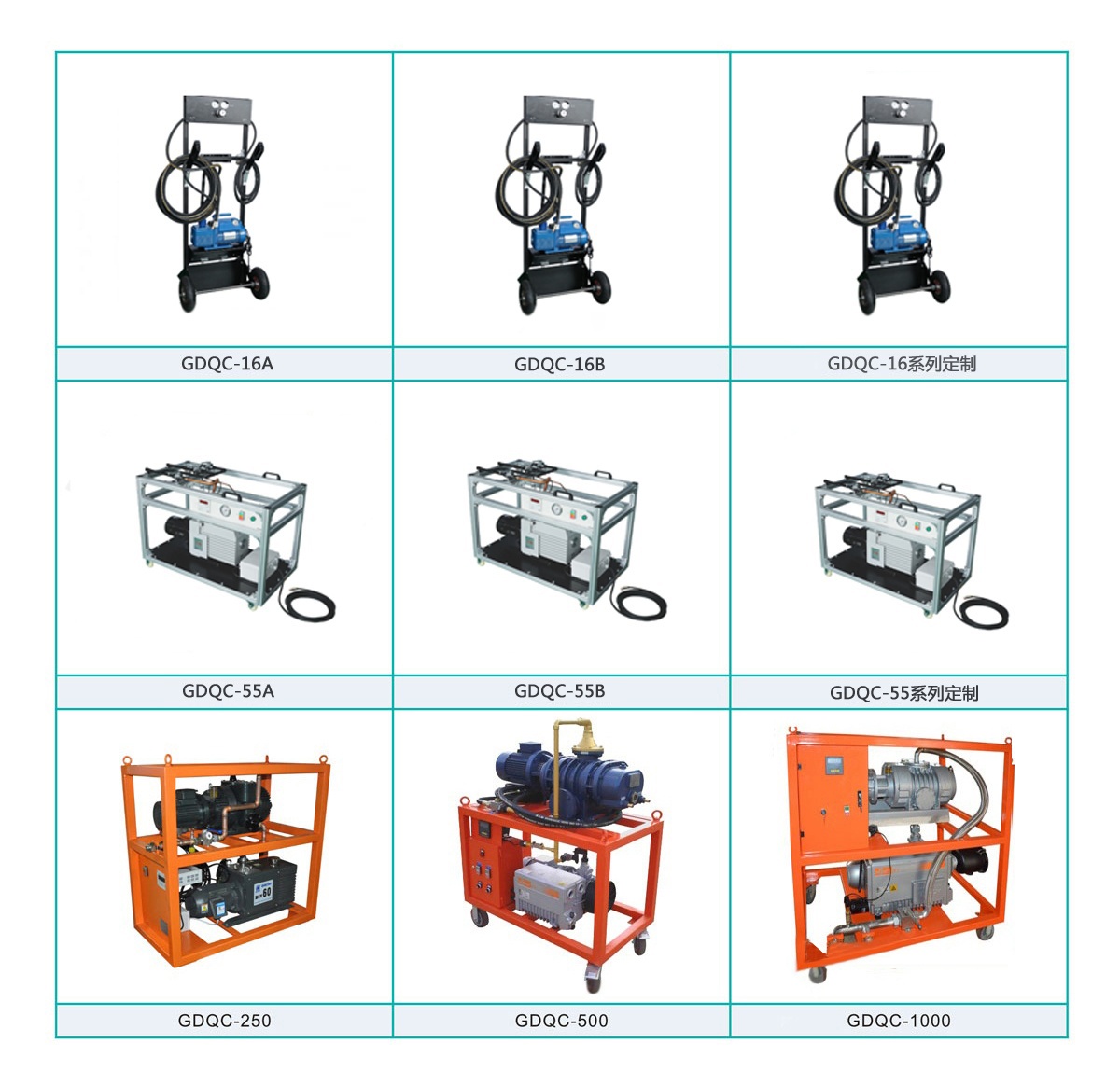

GDQC-12

BSV40

5*10-4 mbar

44m3/h

2.2kW

380V

100kg

GDQC-16

SV16/BSV16

0.06 mbar

16m3/h

1kW

220V

70kg

GDQC-18

BSV60 - D60C

/ RA0063F

0.1 mbar/10Pa

30-60m3/h

3kW

380V

100kg

GDQC-50A

2X-15A

10Pa

55m3/h

1.5kW

380V

280kg

GDQC-100A

2X-30A

10Pa/0.01mbar

110m3/h

3kW

380V

225kg

GDQC-250

CUIMAN RTO

/70SW+ BSV60

0.05mbar/5*10-4mbar

250+60m3/h

4.5kW

380V

280kg

GDQC-500

ZJP150 + 2X-15 （ bsv60 ）

0.06Pa/6*10-4mbar

540m3/h

7.5kW

380V

550kg

GDQC-1000

BSJ300L+VSV300

0.1 mbar

1080m3/h

4+4kW

380V

650kg

?
