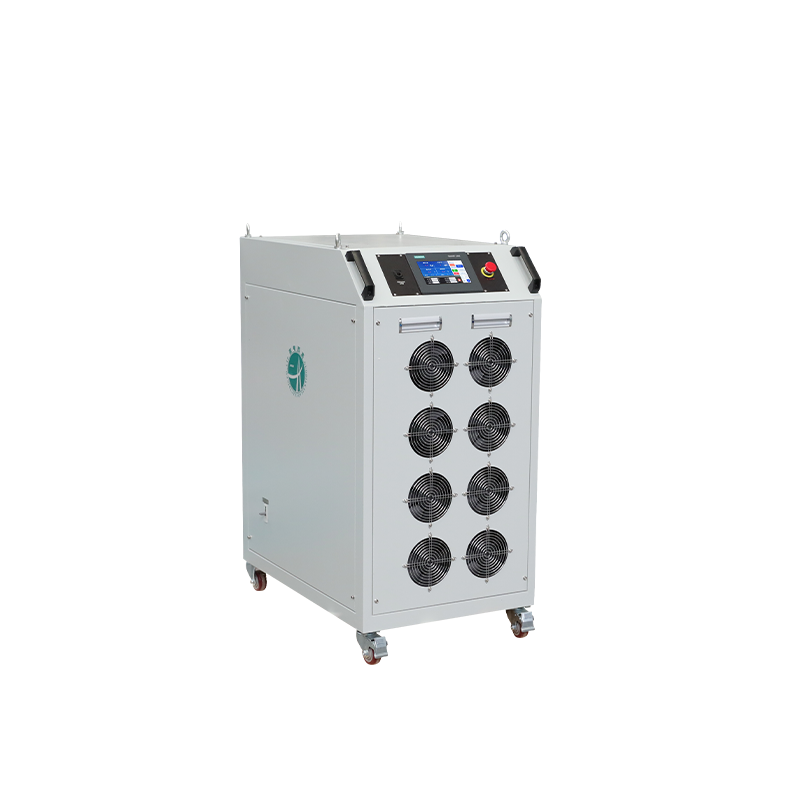

GDAS-15KA 直流開關大電流測試系統（地鐵專供）

GDAS-20KA直流大電流電源采用納米晶材料的主高頻變壓器，以進口大功率絕緣柵雙極型晶體管“IGBT”模塊為主功率器件，優質選材，確保品質，生產制造的直流大電流裝置，有以往的普通直流大電流發生器不可比較的優越性。本直流大電流裝置采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進的國際先進的全橋移相軟開關技術，PWM 控制，閉環采樣，軟啟動、過壓、過流、過熱保護輸出效率及輸出精度高，體積小、重量輕，使電源得以穩定、可靠、安全地工作。

本直流大電流系統還可適用于直流斷路器（開關）的性能測試和校驗、熔斷器（保險絲）的熔斷特性和抗沖擊性能試驗、分流器、直流互感器校準等。還可用于熱繼電器、電動機保護器、接觸器、空氣開關、開關柜、斷路器、保護屏的校驗等領域。

產品介紹

規格型號				GDAS-15KA
輸入特性		輸入方式		三相三線+地線
		電壓
				380V+10%
		頻率		50Hz/60Hz+5Hz
輸出特性		額定功率		120kW
		電壓調節范圍		0.1V-6V
		電流調節范圍		200A-20000A
		電壓輸出精度		±2.0%FS±2個字
		電流輸出精度		±2.0%FS±3個字
		電流顯示精度		2.0%RD±1個字
		源效應		≤0.1%FS
		負載效應		≤0.1%FS
		顯示	電壓	0.1V
		分辨率	電流	100A
		響應時間		≤10ms(10%-90%負載變化)
		效率		≥90%
		工作特性		20KA電流輸出時短時工作60S，5000A輸出可長期工作。
操作顯示				彩色觸摸液晶顯示，觸摸操作
保護功能				輸入缺相、過欠壓保護、輸出過壓保護、輸出過流保護等。
輸出接口				網口RJ45
安全	絕緣電阻			≥20MΩ
特性	耐壓性能			2000VDC測試60S，無飛弧，擊穿。
	接地電阻			≤100mΩ
噪聲				≤65dB
防護等級				IP20
冷卻方式				強制風冷
工作	環境溫度			-20℃～35℃
環 境	環境濕度			10%～90%(無凝露)
	海拔高度			≤2000m
*外形尺寸（寬高深mm）*				*6001100700*
整機重量				約200KG

參數
