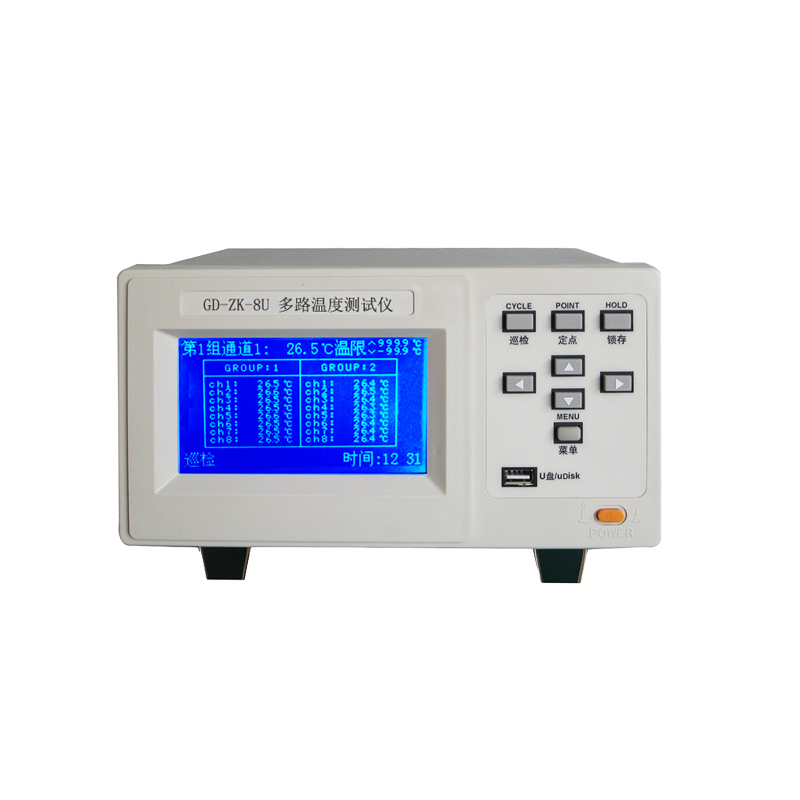

GD-ZK系列 多路溫度測試儀

多路溫度測試儀

GD-ZK系列 多路溫度測試儀特點以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、 控制、管理及強大功能，廣泛的適用于各大行各業。本產品吸納了各種國內外數 據記錄儀的優點，應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。


GD-ZK系列 多路溫度測試儀在配置彩色液晶觸摸屏顯示。可以接收多種類型的電流、電壓和電阻信號， 實現溫度、濕度、壓力、液位、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。


GD-ZK系列 多路溫度測試儀主要由觸控液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變 送器電源、數據采集板、信號輸出板、大容量 FLASH 等構成：


1，可配備不同類型的智能數據采集控制板，根據應用要求選擇。
2，內置大容量 FLASH，可通過 U 盤快速將 FLASH 中的數據轉儲到計算機中。內置的 FLASH 的容量為 4G。
3，數字顯示界面、棒圖顯示畫面、實時（歷史）曲線畫面、報警數據頁面。
4，歷史曲線讀數光標功能。
5，測量、顯示基本誤差：±0.5% F·S。

6，可參數設置多點報警功能。



GD-ZK-50XXS多路數據記錄儀

GD-ZK-50XXU多路溫度測試儀



GD-ZK-64U



GD-ZK-16U多路溫度測試儀

GD-ZK-8U

輸入類型：

熱電阻、熱電偶、電壓、電流、

熱電偶：J/K/T/E/S/N/B型PT100

輸入信號：

直流電流：

（4~20）mA，（0~10）mA，（0~20）mA

光電繼電器掃描方式，全通道絕緣輸入,平衡輸入

測溫范圍：

-100℃～1000℃；（標配傳感器溫度范圍：-50-300℃）

（濕度、壓力、流量）

PT1000(需定)

直流電壓：

（1~5）V ，（0~5）V（0~10）V,(1~10)V

M3螺栓式端子

測量精度：

0～1000℃:±(讀數值×0.5%+1)℃，-100～0℃:±(讀數值×0.5%+2)℃；

測量范圍：

測溫范圍：E型\J型\K型\N型\R型\S型\T型\pt100型\電壓\電流

熱電阻：

Pt100(三線制）

電壓：

0.01mV-100VF.S.(滿量程)最高分辨率1μV

抗高頻干擾功能。

測量精度：0～1000℃:±(讀數值×0.5%+1)℃，-100～0℃:±(讀數值×0.5%+2)℃；

熱電偶：

K，S，R，B，N，E，J，T，cu50

熱電阻：

種類：PT100

溫度信號輸入通道數：

最多可配置8組，每組8路；（按機型）

通道數：

8路16路24路32路40路48路64路定做可以擴展到128路

8路16路24路32路40路48路64路

溫濕度：

選配2305溫濕度探頭可以直接測試(溫度-20到110度)(濕度20%到98%)

熱電偶：

種類:K、J、E、T、R、S、B、N

傳感器：

鎳鉻-鎳硅（K型）熱電偶（T型，J型可特制）

顯示：

320*2345.6寸TFT彩屏

480*2725.0寸TFT彩屏

測溫范圍：

-200℃～1999℃；標配K型熱電偶2米長（64通道為64根）外皮耐溫：-50~200℃

濕度：

數字信號輸入(國產FG6010精度3%到5%)

關于計量：

①：因每根熱電偶的微小差異，建議去掉熱電偶計量，
②：因每組熱電偶均通過第一通道測量，所以每8路只需計量第一個通道。建議在23℃左右空間里計量。

報警方式：

一路公共報警（繼電器輸出）(選配）

測量精度：

0～1999℃:±(讀數值×0.2%+1)℃，-100～0℃:±(讀數值×0.2%+2)℃

電流：

0.01mA-20.00mA

供電電源：

AC220V±10%，50Hz±2%；

電壓輸出：

內部獨立供電輸出

抗高頻干擾功能

采樣速率：

1000ms(所有通道)，

使用環境：

工作溫度：-20－70℃，

抗高頻干擾功能

溫度信號輸入通道數：

最多可配置10組，每組8路



方式：ΔΣ方式，16Bit(有效分解能力：±范圍內約1/40000)

相對濕度：20%－90%；

單屏顯示：

32路

傳感器：

鎳鉻-鎳硅（K型）熱電偶（T型，J型可特制）

輸入端子＋／－之間：

-110V~100V:p-p

熱電偶相互之間最高電位差：

＜350V（真有效值）；

溫度修正：

有

采樣速率：

10采樣點/秒

通道間（1-1/(-1)：

60Vp-p





其他功能：

時鐘功能日歷功能

環境條件：

供電電源：

AC220V±10%50Hz±2%；直流24V供電（電池供電）

輸入端子／GND之間：

60Vp-p





端子類型：

M3螺絲型

使用環境：

工作溫度：-20－70℃相對濕度：20%－90%；

通道間：

350Vp-p(1分鐘內）





允許環境條件：

1、供電電源：AC220V±10%，50Hz±2%；
2、使用環境：工作溫度：-20－70℃，相對濕度：20%－90%；

熱電偶相互之間最高電位差：

＜450V（真有效值）

輸入端子／GND之間：

350Vp-p(1分鐘內）





測溫范圍：

E型:-50.0℃~800.0℃J型:-50.0℃~1000.0℃K型:-50.0℃~1200.0℃N型:-50.0℃~1200.0℃R型:-50.0℃~1500.0℃S型:-50.0℃~1500.0℃T型:-50.0℃~400.0℃pt100型:-50.0℃~400.0℃電壓DCV：0～20mV，0～100mV，0～5V，1～5V

使用條件：

環境溫度：

-10℃~50℃









電流DCA：0～10mA，4～20mA

環境濕度：

≤85%









附件：

標配：K型熱電偶8根（2米/根）5008U數據采集軟件

標配：K型熱電偶8根（2米/根）5008U數據采集軟件

海拔高度：

≤2000m









選配：濕度傳感器8根（3米/根）

工作電源：

AC220V±10%









外形尺寸：

長×寬×高：36cm×26cm×16cm 整機重量：約5kg

電源頻率：

50±1Hz








?
