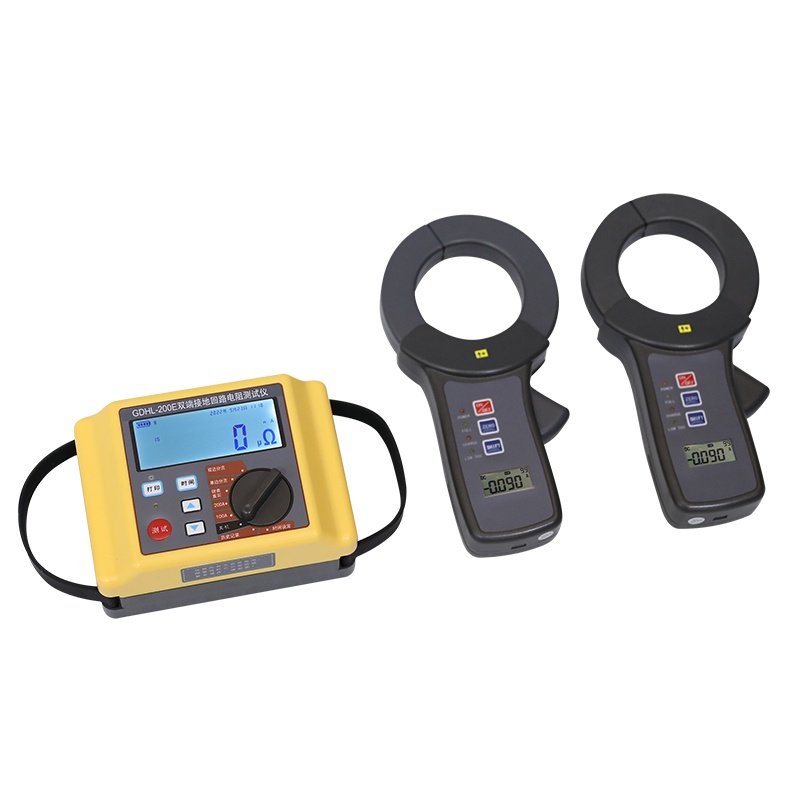

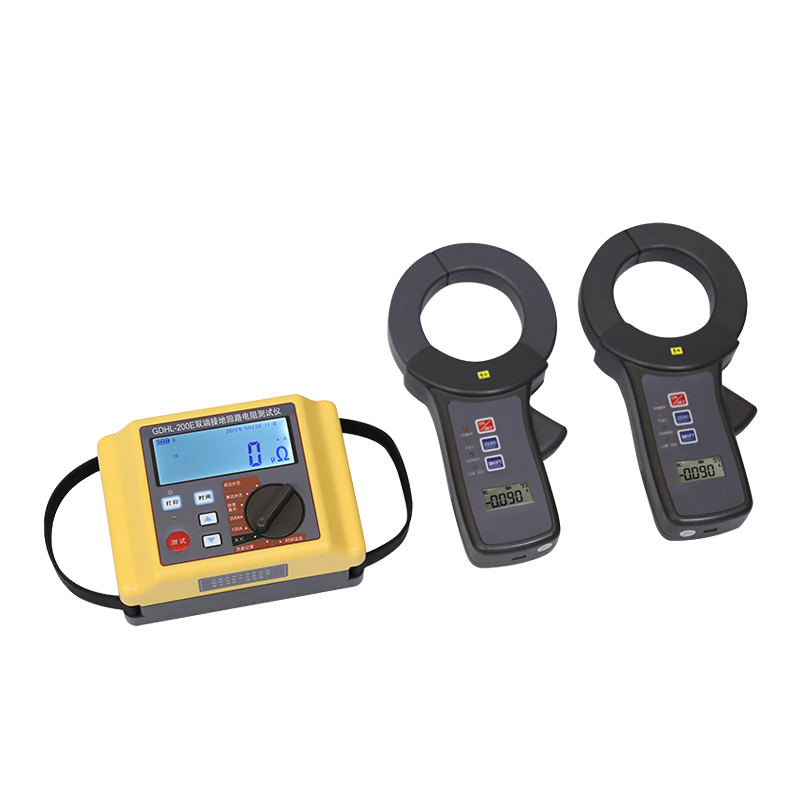

雙端接地回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式。其中智能測試模式又分為鉗表直測模式，單邊分流模式以及雙邊分流模式。傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。智能測試模式分為兩種測量形式，一種為利用電流傳感器直接獲得被測回路的實際電流，對應“鉗表直測模式”；另一種在傳統回阻儀模式的基礎上，通過增加一路或兩路電流傳感器來準確獲得被測回路的實際電流，對應“單邊分流模式”與“雙邊分流模式”，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻，測試過程簡單高效。 |
|
功能特點 |
|
1) 手持便攜式設計，體積小、重量輕、無需額外供電，適合戶外移動作業； 2) 整機由高速芯片控制，自動化程度高，操作簡單； 3) 內置鋰電池供電，支持快充模式； 4) 輸出電流大可達200A，測試速度快，測量精度高； 5) 采用高清液晶屏，無視覺死角，滿足戶外強光應用場合； 6) 集成“傳統回阻儀模式”、“鉗表直測模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求； 7) “智能測試模式”無需拆解接地排，依然可以精確測量開關回路電阻，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患； 8) 無線電流鉗采用鉗式開口設計，適用于狹窄空間，同時采用無線方式進行數據傳輸，減少現場接線，高效安全； 9) 保護功能齊全，具有過流、短路、過熱及電池過放保護功能； 10) 自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱； 11) 具備日期時間設置功能，用戶可自行更改調整日期時間； 12) 語音播報功能，測試完畢后自動播報測量結果； 13) 配備藍牙打印功能（可選），在測量結束時可自動將結果打印出來。用戶也可以通過打印按鍵自行打印測量結果。歷史測試數據也可用藍牙打印機打印。 |
|
主要性能指標 |
|
|
測試電流 |
100A/200A可調（智能測試模式固定200A） |
|
量程 |
10μΩ~10mΩ |
|
最小分辨率 |
0.1μΩ |
|
測量時間 |
100A檔：1s/5s/10s/30s/60s可選 200A檔：1s/5s可選 智能測試檔：不可選，測量時間不超過5s |
|
測量精度 |
傳統回阻儀模式：±(示值×0.5% +0.2μΩ) 智能測試模式：±(示值×2% +0.5μΩ) |
|
測量次數 |
≥400次（100A/1mΩ/1s模式，滿電量） |
|
數據存儲 |
自動存儲數據，最多可存儲100組歷史數據，支持查閱 |
|
系統保護 |
過流及短路保護：330A門限，5ms快速切斷 |
|
過熱保護：電池過熱及功率器件保護，門限：70℃ |
|
|
電池低于一格電量將進入電池保護模式，禁止所有測試，測試過程中電池過放將自動停機，以延長電池壽命 |
|
|
電池過流保護：軟件內置電池過流保護曲線，當負載過大或者測試時間過長將自動限制輸出電流至合適值，以延長電池壽命 |
|
|
人機交互 |
自發光LCD液晶屏，支持數據語音播報功能 |
|
高級應用 |
BLE4.0藍牙打印機（選配） |
|
無線電流鉗參數 |
|
|
測量方式 |
鉗形霍爾，非接觸測量 |
|
測量范圍 |
DC 0~400A |
|
測量精度 |
±(示值×2% +0.5A) |
|
分辨率 |
DC 0.1A |
|
顯示方式 |
液晶，尺寸為32mm×15mm |
|
LED標識 |
電源、充電、充滿、低電量 |
|
供電方式 |
內置鋰電池供電 |
|
電源適配器 |
5V/1A |
|
充電器接口 |
Type C |
|
鉗口尺寸 |
Φ68mm |
|
外形尺寸 |
215mm×65mm×34mm |
|
重量 |
0.5kg |
|
供電、重量及外形尺寸 |
|
|
供電方式 |
內置鋰電池供電，支持快充模式 |
|
主機外殼 |
絕緣ABS材質耐氧化 |
|
主機重量 |
不大于1.2kg |
|
主機尺寸 |
155mm（長）×110mm（寬）×70mm（高） |
