電力需求的日益增長，電網系統運行的電壓等級不斷提高，一個西電東輸、南北相供的長距離、跨區域的輸電電網格局正在快速的形成。不過隨著電網規模的不斷擴大，電力設備的容量也在不斷增加，其變壓器正朝著大容量、超高壓的方向發展。對此，電網系統對電力設備的安全運行、供電可靠性提出了更加苛刻的要求。為確保整個電網系統的穩定、安全、經濟運行，對電力設備進行絕緣監測和診斷技術的研究具有十分重要的理論價值和實際價值。

　　電力變壓器是電網系統中最核心的電力設備之一，其可靠運行與人民的生活質量水平和國民經濟的發展息息相關。電力變壓器的可靠性主要取決于絕緣狀況，而通常用泄露電流和設備的電容值、介質損耗角正切值等參數來表征高壓電氣設備的絕緣狀態。在兩次大修期間，為了保證變壓器、發電機、GIS等主要電力設備安全運行的有效措施之一就是：電力部門要定期的對這些電器參數做預防性試驗。但是這種措施存在著固有缺陷，表現為：(1)定期停電對設備進行檢查，要花費大量的人力、物力和財力，不利于電力系統的經濟運行；(2)在離線條件下對設備進行預防性試驗及檢測時，很難實時地預見和預測電氣設備的突發性事故，更不可能發現高壓電氣設備的潛伏性缺陷。

　　隨著發展的需求，絕緣材料被廣泛地使用，電壓等級被不斷地提高，則變壓器的局部放電問題就日益突出。由于電場是不均勻分布的，某一局部范圍內的電場會很高，最終在絕緣介質中產生擊穿現象或電氣放電現象，這種現象被稱作為局部放電。在不同介質特性的絕緣層之間，或是液體絕緣氣泡中，或是固體絕緣孔隙中都會產生局部放電現象。它是通過不斷腐蝕周圍的絕緣介質，最終破壞整個設備的絕緣性能。局部放電既是引起絕緣劣化的關鍵，又是造成變壓器絕緣故障的主要原因。因此，為了保證變壓器穩定、安全的運行，有效地監測局部放電現象具有十分重要的現實意義。

　　局部放電的過程中會有超聲、電磁輻射、發熱、發光、以及一些新生物等現象產生，還會有電能損耗和電荷轉移的現象發生。這些現象引起的干擾會隨著局部放電信號一起通過電流傳感器進入監測系統，以至于現場干擾噪聲太大，局部放電脈沖信號很有可能被干擾信號完全湮沒，無法提取有效的局部放電脈沖信號。

　　在實際應用中，如果不能區分或提出外界干擾信號，將會造成誤判斷、最小可測水平增加以及檢測靈敏度下降的嚴重后果。實質上，局部放電是一種微量的絕緣檢測試驗，其最小可測的視在電荷量與試驗中的干擾水平有密切關系，干擾信號的存在嚴重影響了絕緣檢測的結果。

　　在工業試驗環境中，如果沒有采用屏蔽措施，其干擾水平將達到數百皮庫。在實驗室內某些情況下，如果采用了屏蔽措施，則最低可測的放電量約為1pC。所以現場的干擾水平則要比實驗室內的大很多倍，為此在進行局部放電檢測時，應該按照國家標準規定，將背景噪聲減小到局部放電量的50%。變壓器的局部放電檢測是在有各種干擾的環境中進行的，干擾的種類繁多，所以如何最大限度準確而快速地識別干擾和抑制干擾，是提高局部放電檢測效果的重要保證，進而判斷出變壓器內部絕緣劣化的程度，并將故障消滅在萌芽狀態具有十分重要的科學意義。

　　傳統的局部放電檢測儀,其測量信號的響應頻率一般不超過1MHz,易受外界干擾的影響,穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。

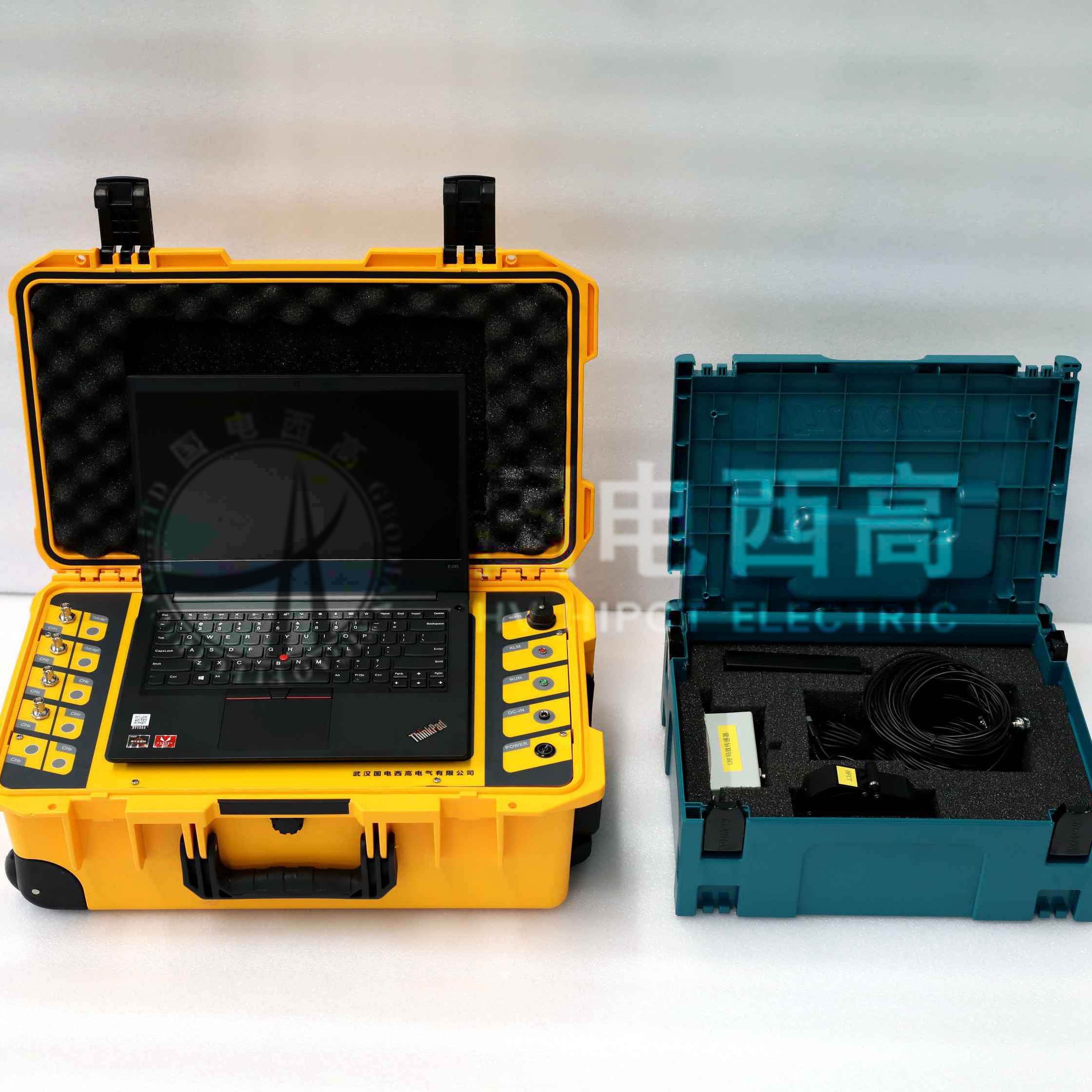

　　國電西高這款GDPD-414便攜式局放診斷分析儀采用速慧（smartquick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的局放檢測技術研發生產的便攜式高效的帶電高壓絕緣設備的局放巡檢工具，根據不同被測品可以靈活配置各種不同傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。
