1.用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗；
2.可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器；
3.可編程控制器PLC自動化電氣控制；
4.高壓電壓、低壓電壓、低壓電流同步隔離采集，采用高精度傳感器和高性能采集芯片；
5.智能化工作全過程，任選自動方式和手動方式；
6.可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了；
7.完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間；
8.自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況；
9.具有回零檢測功能，回零確定后才可進行試驗，安全可靠；
10.具有絕緣電阻測試功能，直接反映被試品絕緣強度；
11.逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零；
12.超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警；
13.試驗過程中，都可以按取消按鈕退出任何試驗。試驗出現異常，可以按緊急開關切斷高壓輸出；
14.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境；
自動錯誤診斷，易于發現和解決問題；
支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題；（選配）
支持升壓速度智能控制，分0.5kV/S，1kV/S，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇；（選配）
支持交直流兩用功能，任選AC/DC試驗方式；
配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗；（選配）
可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等；（選配）
還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）
技術指標：

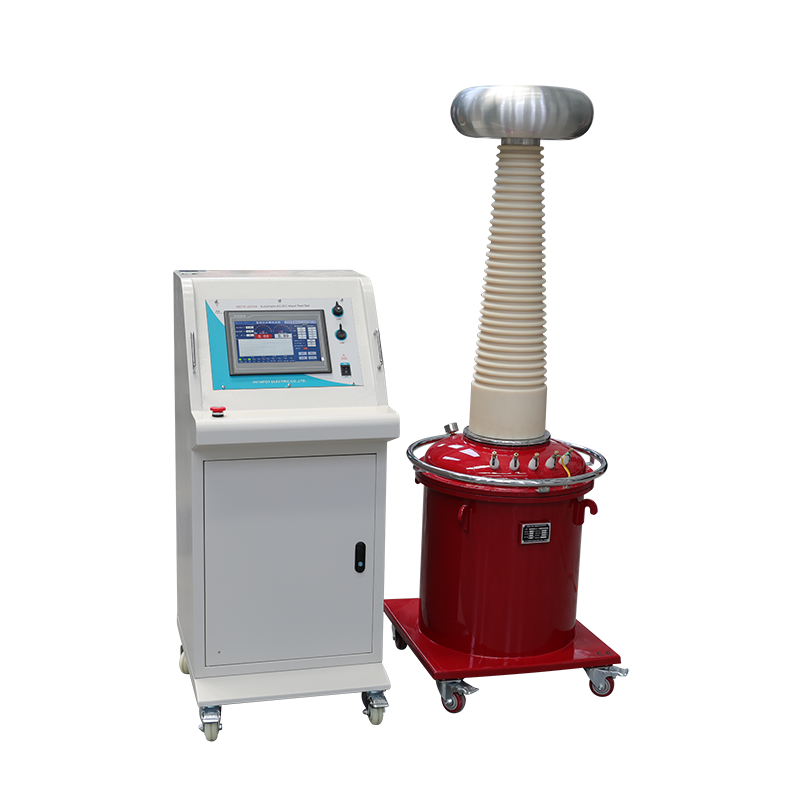

DYD-A系列智能耐壓測試儀常規參數見下表
控制箱（臺） 參數：
型號規格
容量 （ kVA ）
輸 入 電 源
輸 出 電 壓
重量 （ kg ）
相數
（ V ）
（ A ）
（ V ）
（ A ）
GDYD - A -2/200
2
LN
220
9 .1
0-250
8
14
GDYD - A -3/200
3
LN
220
1 3.6
0-250
12
16
GDYD - A -5/200
5
LN
220
2 2.7
0-250
2 0
18
GDYD - A -10/200
10
LN
220
45.5
0-250
4 0
80
GDYD - A -15/400
15
ABCN
380
39. 5
0-430
3 4.9
90
GDYD - A -20/400
20
ABCN
380
52.6
0-430
46.5
100
GDYD - A -30/400
30
ABCN
380
7 8.9
0-430
69.8
140
GDYD - A -50/400
50
ABCN
380
1 31.5
0-430
116.63
160
GDYD - A -100/400
100
ABCN
380
2 63
0-430
2 32.5
200
說明：1 、 如有特殊參數要求，可按用戶的技術參數進行設計制作。
2 、 輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。
試驗變壓器參數
| 規格 | 容量 | 低壓側 | 高壓側 | 高壓側（交直流變壓器） | 測量變比 | 30 分鐘溫升 | 阻抗電壓 | 空載電流 | 重量 | |||
| 電壓 | 電流 | 交流輸出 | 直流輸出 | |||||||||
| kVA | V | A | 電壓 kV | 電流 | 電壓 kV | 電流 | ℃ | ％ | ％ | kg | ||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 70 | 21.4 | 500 | 10 | 10 | <4 | 19.5 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 70 | 42.9 | 500 | 10 | 10 | <4 | 27 |
| 5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 71.4 | 500 | 10 | 10 | <4 | 52 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 142.9 | 500 | 10 | 10 | <4 | 80 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 70 | 214.3 | 500 | 10 | 8 | <4 | 120 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 70 | 285.7 | 500 | 10 | 8 | <4 | 140 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 70 | 428.6 | 500 | 10 | 8 | <4 | 155 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 70 | 714.3 | 500 | 10 | 8 | <4 | 184 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 71.4 | 1000 | 10 | 10 | <4 | 135 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 140 | 107.1 | 1000 | 10 | 8 | <4 | 150 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 140 | 142.9 | 1000 | 10 | 8 | <4 | 215 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 140 | 214.3 | 1000 | 10 | 8 | <4 | 250 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 140 | 357.1 | 1000 | 10 | 8 | <4 | 290 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 140 | 47.6 | 1500 | 10 | 10 | <4 | 180 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 210 | 71.4 | 1500 | 10 | 8 | <4 | 200 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 210 | 95.2 | 1500 | 10 | 8 | <4 | 220 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 210 | 142.9 | 1500 | 10 | 8 | <4 | 280 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 210 | 238.1 | 1500 | 10 | 8 | <4 | 340 |
|
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、上表的重量以油浸式 試驗變壓器 為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。 |
||||||||||||
