技術特點

GD-4136系列多次脈沖法電纜故障測試系統是國電西高在二次脈沖法電纜故障測試采樣技術基礎上精心研發的又一款最新、最先進的電纜故障定位裝置。簡化了電纜故障定位的復雜性及難度，提出了更新穎的電纜測試方法及手段，實現了更快捷簡便的故障波形判斷方式，達到了電纜故障定位革命性的改變。

組成部分

• GD-4132電力電纜故障定點儀
• GD-4133多次脈沖電纜故障測試儀
• GD-4133S多次脈沖耦合器

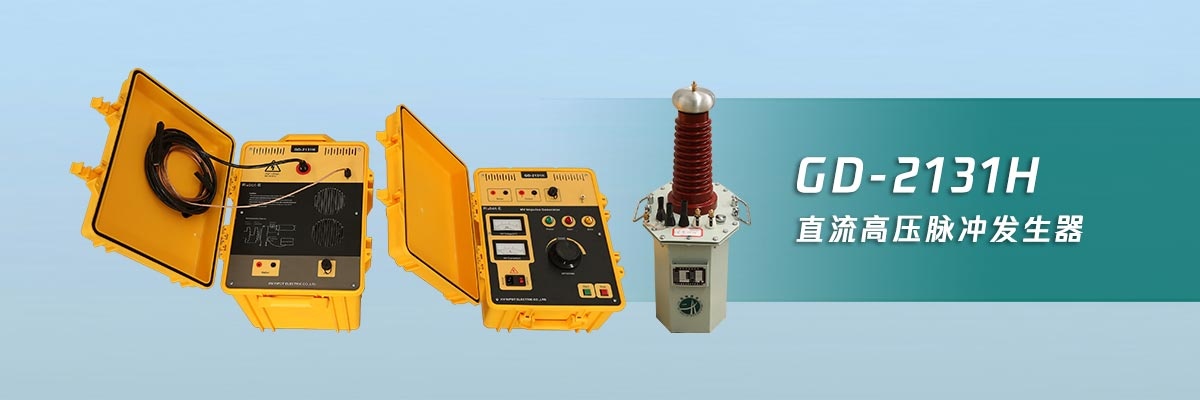

• GD-2131H直流高壓發生器

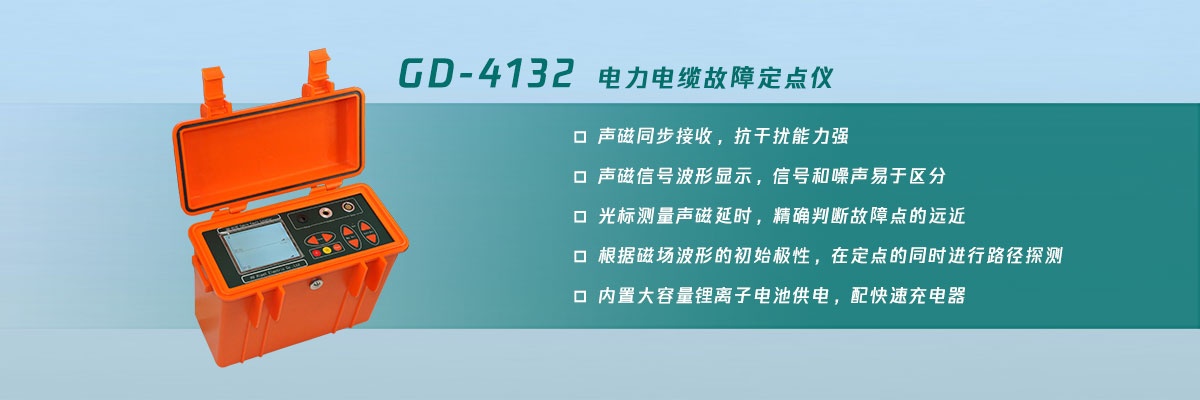

GD-4132電力電纜故障定點儀

儀器包括主機、聲磁同步傳感器1個、高抗噪耳機1個以及充電器，采用波形顯示的聲磁同步法進行故障精確定點同時可進行路徑探測。

• 聲磁同步接收，抗干擾能力強
• 聲磁信號波形顯示，信號和噪聲易于區分
• 光標測量聲磁延時，精確判斷故障點的遠近
• 根據磁場波形的初始極性，在定點的同時進行路徑探測
• 內置大容量鋰離子電池供電，配快速充電器

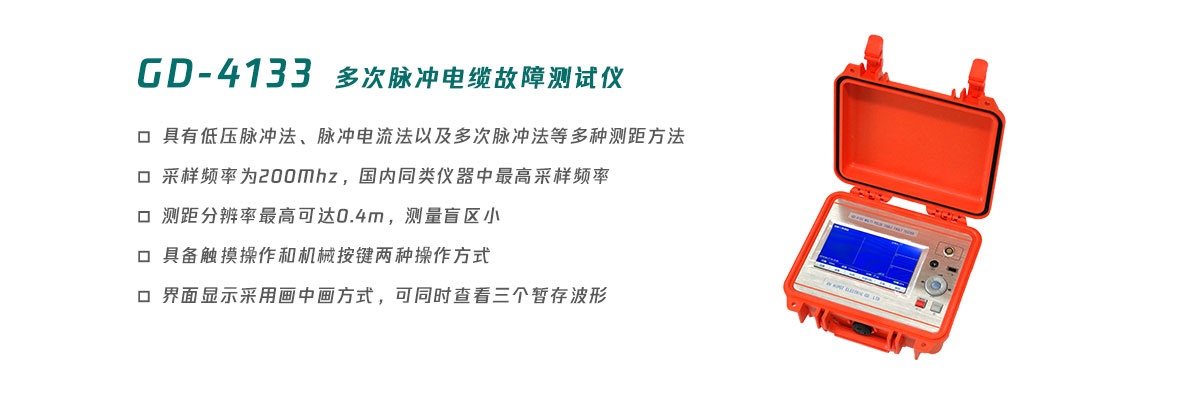

GD-4133多次脈沖電纜故障測試儀

用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好等特點

• 具有低壓脈沖法、脈沖電流法以及多次脈沖法等多種測距方法
• 采樣頻率為200Mhz，國內同類儀器中最高采樣頻率
• 測距分辨率最高可達0.4m，測量盲區小
• 具備觸摸操作和機械按鍵兩種操作方式
• 界面顯示采用畫中畫方式，可同時查看三個暫存波形
• 采用嵌入式操作系結構設計

GD-4133S多次脈沖耦合器

為GD-4133電纜多次脈沖故障測距儀提供脈沖信號耦合通路，同時實現了與高壓設備的電氣隔離。

• 采用國際上最先進的多次脈沖法和脈沖平衡技術
• 具有安全的高壓保護措施。實現測量回路與高壓沖擊電源的電氣隔離
• 接線簡單，可與其他高壓設備配合使用
• 無高壓外露，安全可靠

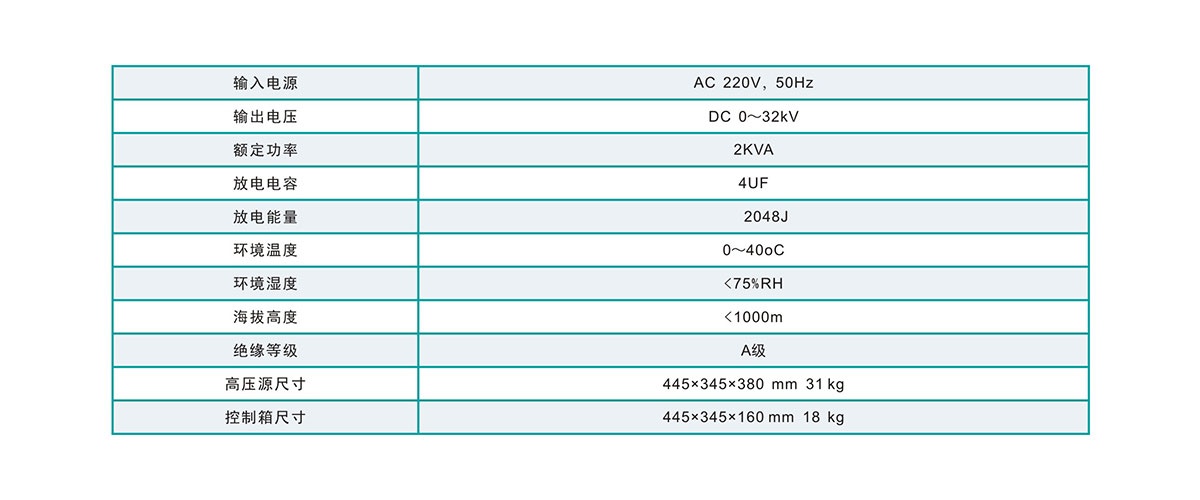

產品參數

型號規格	GD-4136L	GD-4136H
最遠測試距離	100km	100km
信號增益調節范圍	70dB	70dB
低壓脈沖發射電壓	30V	30V
最大采樣頻率	200MHz 實時采樣	200MHz 實時采樣
通訊接口	USB	USB
輸出電壓	DC 0-16kV 可調	DC 0-32kV
最大儲能	1024J 8uF	2048J 4uF
額定功率	1000VA	1000VA
直閃電壓	16kV	32kV
