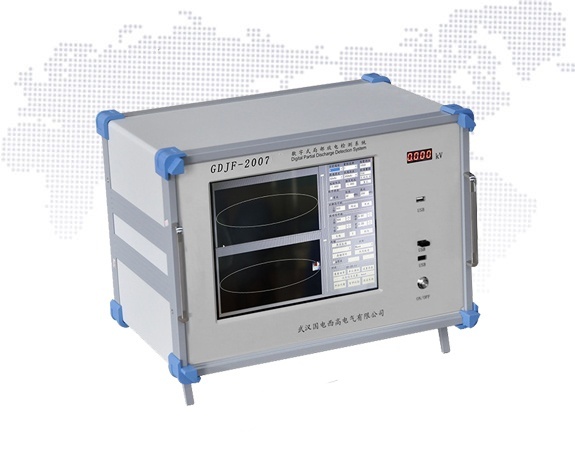

為了保證電氣設備的安全性能，經常會用數字式局放儀或無局放試驗系統對電氣設備進行無局放試驗。

　　在試驗完成之后，數字式局放儀的顯示屏會根據測量結果出現一個圖譜，這個圖譜是用來表示電氣設備及周圍放電情況。如何根據局放儀圖譜來判斷電氣設備局放量是否在安全范圍內，這就需要對每一種圖譜所產生的原因加以分析。

　　本文國電西高將為大家羅列一些局部放電測試儀可能出現的波形圖譜，以便試驗人員可以正確判斷局放試驗的結果，記錄電氣設備的安全性能。

　　典型放電波形(一)

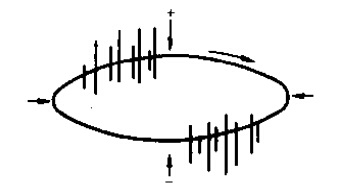

　　該圖為電容型放電波形，可發生在油紙絕緣或固體絕緣的氣泡中，油浸電容器中常見，或在紙包絕緣、塑料填充絕緣中;放電幅值及脈沖個數都隨電壓升高而增大。

　　典型放電波形(二)

　　夾層介質內部放電，也可能出現于絕緣紙板的碳化放電、樹枝爬電。

　　典型放電波形(三)

　　互相接觸的絕緣介質的放電，油浸紙電容器中的放電也有該波形。

　　典型放電波形(四)

　　同一介質中不同大小的氣泡也可能形成這種圓形，主要出理于環氧澆鑄絕緣中;放電量隨電壓變化，如在電容器層間氣隙則放電量隨加壓時間變化。

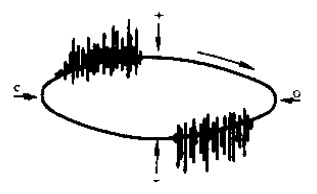

　　電機絕緣中內部放電，電機云母絕緣中放電，放電量隨加壓復制及時間而變化。

　　金屬與介質表面之間放電，可能是金屬與介質之間存在氣隙，也可能是表面導電率不均勻。

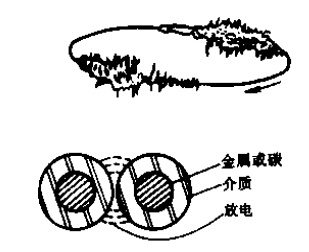

　　金屬電極表面放電，外露的金屬表面與介質間放電，金屬與介質之間存在氣泡或升質內氣泡可能含有金屬或碳等雜質。

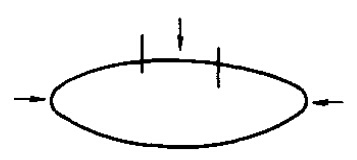

　　松散金屬箔放電，電容器內有一小部分金屬箔或金屬化片已能在電場作用下移動。

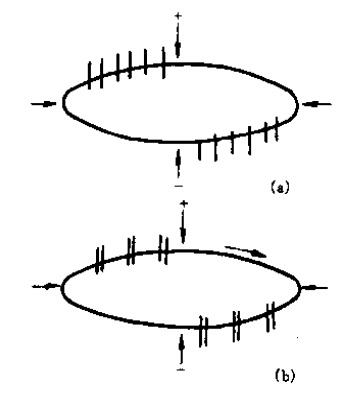

　　接觸不良放電(如屏弊接觸不良)，或懸浮金屬放電，試驗回路不可靠連接等。該類放電的放電脈沖正負半周的幅值脈沖數都相等，放電脈沖按等距分布。在示波器上可能觀察到放電脈沖成對出現，見圖(a)、(b)這是由于示波器余暉效應引起視覺誤差造成的。也即在用模擬器件局放儀觀察該現象時，用數字式局放儀測量則無此現象。

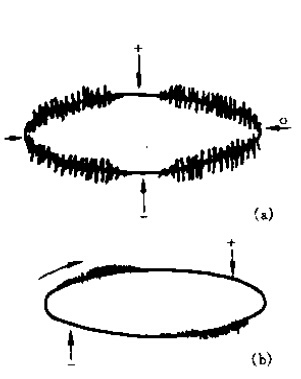

　　接觸噪聲放電，金屬或半導體屏蔽層間接觸不良。這種噪聲放電分布在試驗電壓零點兩側，隨電壓變化幅值變化不大。隨著電壓增加，噪聲放電覆蓋面增加，見圖(a)。電機碳刷形成火花放電電可能出現此類波形，見圖(b)。
