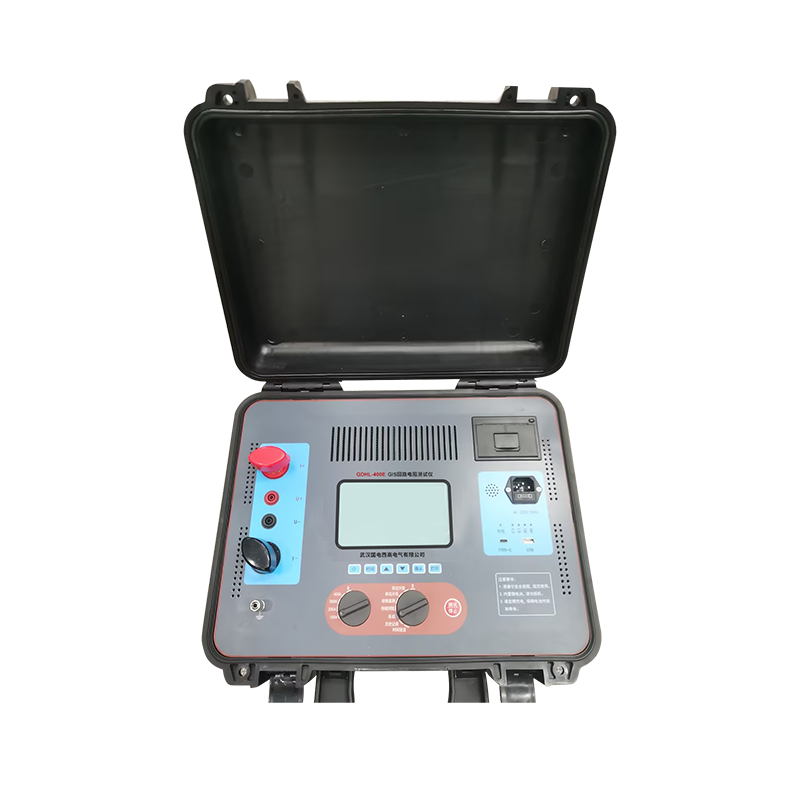

Name: GDHL-400EGIS回路電阻測試儀（雙端接地測量回路電阻）
Brand: 武漢國電西高電氣有限公司

相關產品

Related Products

技術特點
產品參數
產品圖集
客戶案例

GDHL-400E GIS回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式，其中智能測試模式又分為單邊分流模式和雙邊分流模式。傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。智能測試模式在傳統回阻儀模式的基礎上，通過增加一路或兩路電流傳感器可以準確獲得被測回路的實際電流，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻，測試過程簡單高效。

二、功能特點
1.儀器內置大容量鋰電池，無需額外供電，適合戶外移動作業；
2.整機由高速芯片控制，自動化程度高，操作簡單；
3.輸出電流最大可達400A，測試速度快，測量精度高；
4.采用高清液晶屏，無視覺死角，滿足戶外強光應用場合；
5.集成“傳統回阻模式”、“鉗表直測模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求；
6.“智能測試模式”無需拆解接地排，依然可以精確測量開關回路電阻，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患；
7.無線電流鉗采用鉗式開口設計，適用于狹窄空間，同時采用無線方式進行數據傳輸，減少現場接線，高效安全；
8.保護功能齊全，具有過流、短路、過熱及電池過放保護功能；
9.自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱；
10.具備日期時間設置功能，用戶可自行更改調整日期時間；
11.具備語音播報功能，測量完畢后自動播報測量結果；
12.配備打印功能，在測量結束時可自動將結果打印出來。用戶也可以通過打印按鍵自行打印測量結果，歷史測試數據也可用打印機打印。

產品參數

主要性能指標
測試電流	100A/200A/300A/400A可調（400A檔位主機連續運行60s后需冷卻十分鐘，方可繼續工作）
量程	10μΩ~20mΩ（100A）；10μΩ~10mΩ（200A）；10μΩ~5mΩ（300A）；10μΩ~2mΩ（400A）
最小分辨率	0.1μΩ
測量時間	傳統回阻模式：1s/5s/10s/30s/60s（400A檔位主機連續運行60s后需冷卻十分鐘，方可繼續工作）智能測試模式：不可選，測量時間不超過5s
測量精度	傳統回阻模式：±(示值×0.5% +0.2μΩ) 智能測試模式：±(示值×2% +0.5μΩ)
測量次數	≥400次（100A/1mΩ/1s模式，滿電量）
數據存儲	自動存儲數據，最多可存儲100組歷史數據，支持查閱
系統保護	過流及短路保護：440A門限，5ms快速切斷
	功率器件過熱保護：溫度超過50℃自動啟動散熱風扇電池過熱保護：溫度超過90℃，設備自動斷電
	電池低于一格電量將進入電池保護模式，禁止所有測試，測試過程中電池過放將自動停機，以延長電池壽命
	電池過流保護：軟件內置電池過流保護曲線，當負載過大或者測試時間過長將自動限制輸出電流至合適值，以延長電池壽命
人機交互	自發光LCD液晶屏，支持?jǐn)?shù)據語音播報功能
高級應用	打印機、小程序
無線電流鉗參數
測量方式	鉗形霍爾，非接觸測量
測量范圍	DC 0~400A
測量精度	±(示值×2% +0.5A)
分辨率	DC 0.1A
顯示方式	液晶，尺寸為32mm×15mm
LED標識	電源、充電、充滿、低電量
供電方式	內置鋰電池供電
電源適配器	5V/1A
充電器接口	Type C
鉗口尺寸	Φ68mm
外形尺寸	215mm×65mm×34mm
重量	0.5kg
供電、重量及外形尺寸
供電方式	內置鋰電池供電，支持快充模式
主機外殼	絕緣ABS材質耐氧化
主機重量	15kg
主機尺寸	428mm（長）×350mm（寬）×230mm（高）
