多倍頻感應耐壓試驗裝置是用于對電氣設備施加工頻電壓檢查絕緣性能的重要測量工具，采用調頻方式，完全滿足各種電壓等級的電纜、母線、主變、GIS等高壓設備的電氣絕緣試驗，下面跟隨國電西高小小編一起了解下吧。

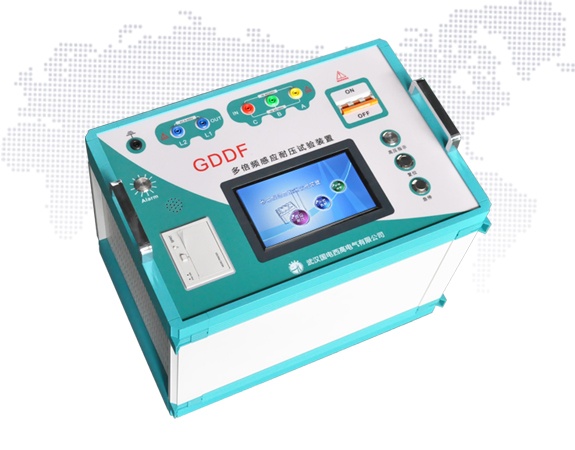

國電西高GDDF系列 多倍頻感應耐壓試驗裝置

　　GDDF型多倍頻感應耐壓試驗裝置主要用于變壓器和互感器的感應耐壓試驗，可對互感器以及變壓器繞組的匝間、層間、段間以及相間的縱絕緣進行感應耐壓試驗。避免由于匝、層間短路、支架放電以及鐵芯穿芯螺絲懸浮放電等現象影響設備的正常運行。

　　多倍頻感應耐壓試驗裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等。采用數字控制技術，計算機內置，7寸彩色液晶顯示屏。輸出功率最大可至200Hz。相比傳統三倍頻發生器工作效率更高，輸出電壓穩定、測量精度高、重復性好。

　　產品特點

　　該裝置采用電力電子技術，內部核心部分使用變頻調節器。

　　參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。

　　7寸彩色液晶顯示。

　　采用觸摸式操作方式，配備熱敏打印機進行漢字打印。

　　可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選）。

　　觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出。

　　步長可以實時調節，任意選擇1V、2V、5V、10V。

　　內置LC濾波回路，保證波形畸變率在指標范圍內。

　　外置補償電感裝置，以補償被試設備的電容電流，提高裝置的帶負載能力。

　　摒棄了傳統的三相五柱式三倍頻發生器的產生原理。

　　體積小、重量輕，便于攜帶，便于大功率化。

　　操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

　　不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
