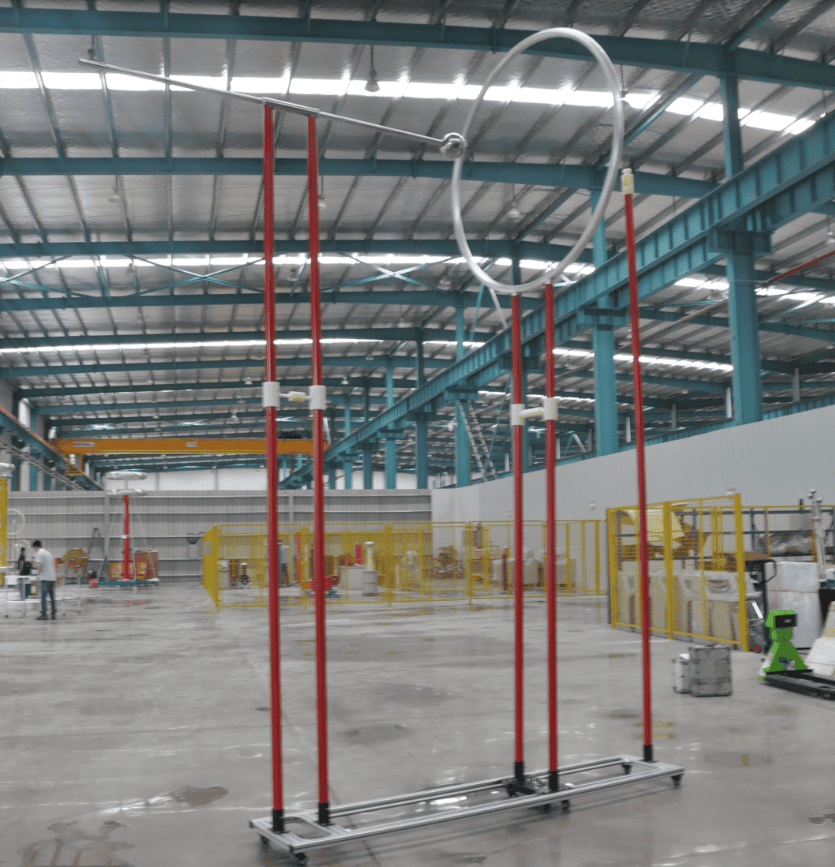

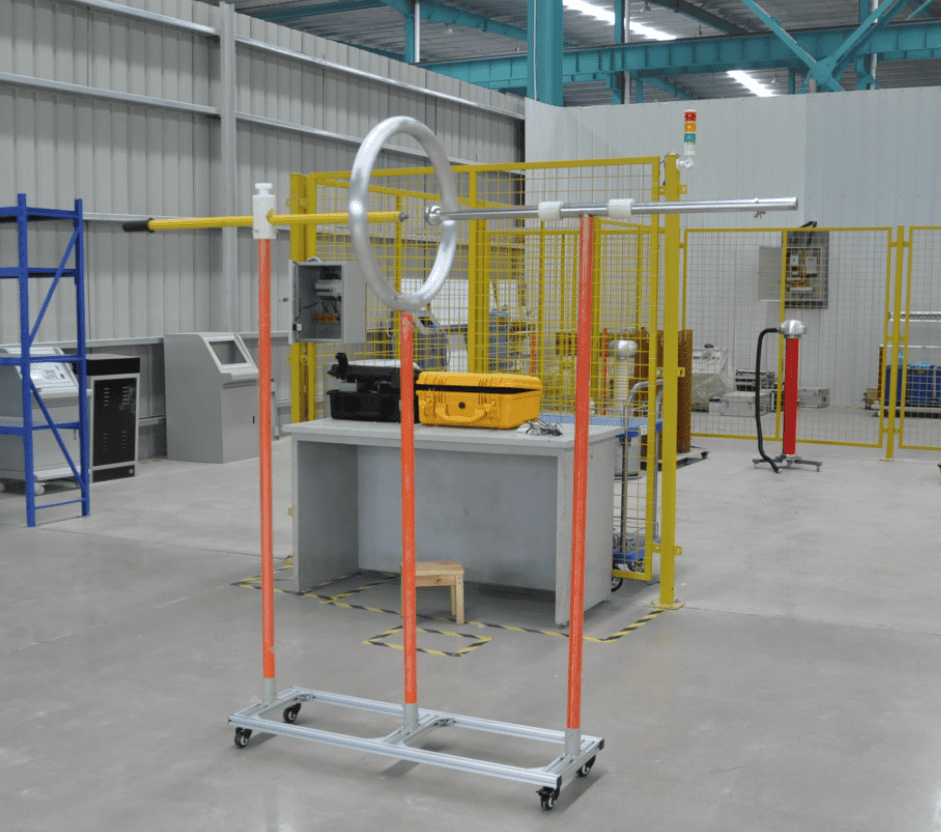

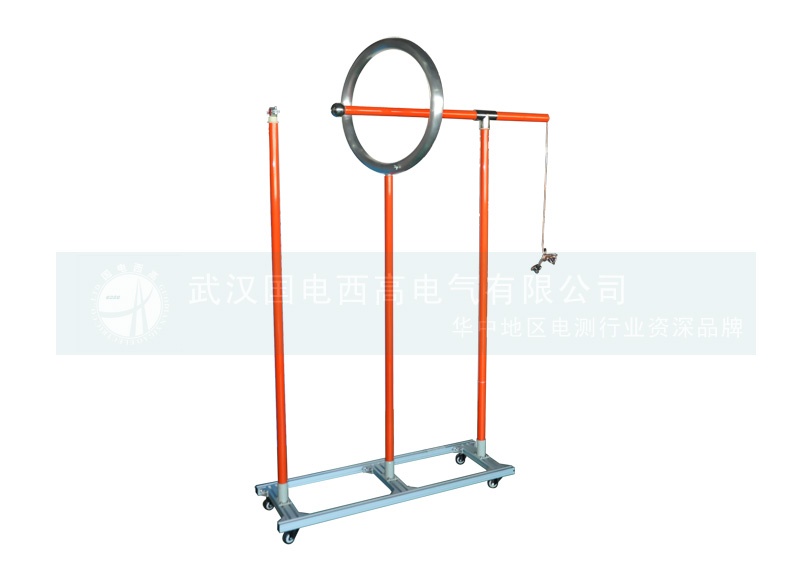

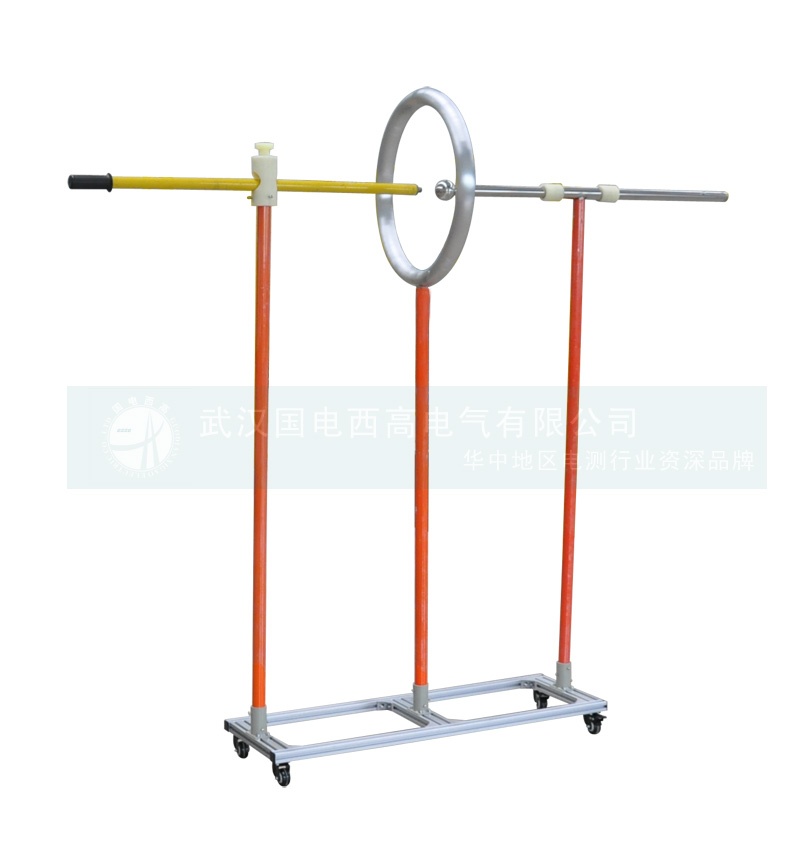

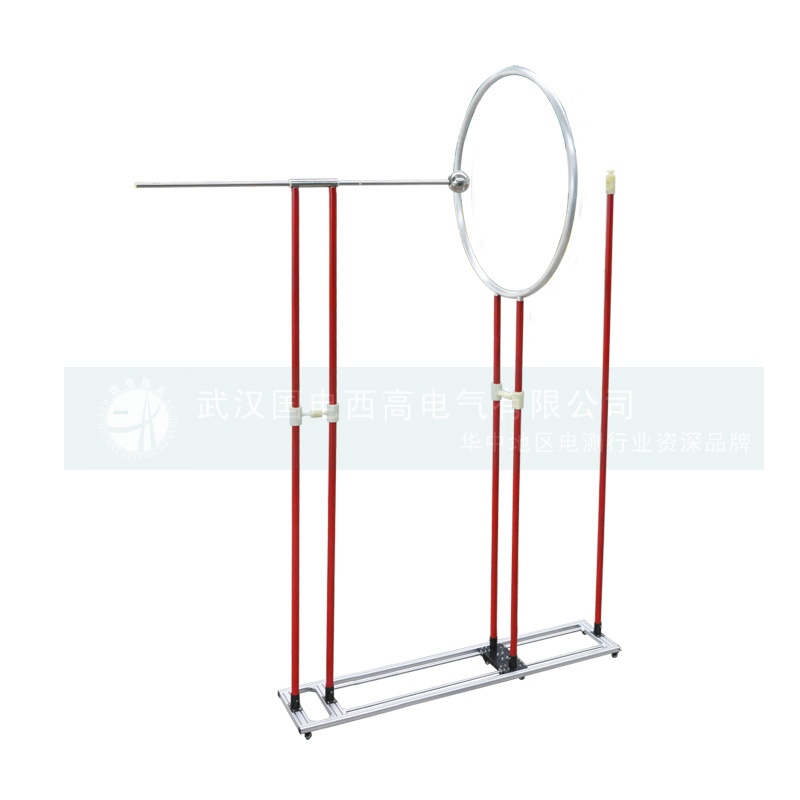

帶接觸電極延長段的驗電器
| KV | 電極間隔距離 mm | H1 mm | 環直徑 mm | 球直徑 mm | 電力標準 |
| 10\20\35 | 100 270 430 | >1500 | 550 | 60 | DL740- 2014 |
| 66—110\220—500 | 650 850 | >2500 | 1050 | 100 | |
| 750 | 1000 | >3500 | 1600 | 150 |
不帶接觸電極延長段的驗電器
| KV | 電極間隔距離mm | H1 mm | 環直徑 mm | 球直徑 mm | 電力標準 |
| 10\20\35 | 300 | >1500 | 550 | 60 | DL740- 2014 |
| 66—110\220—500 | 1000 | >2500 | 1050 | 100 | |
| 750 | 1000 | >3500 | 1600 | 150 |
電極間隔距離
| UN KV | ac mm | ao mm | UN KV | ac mm | ao mm | 備注 |
| 10 | 100 | 300 | 63 — 110 | 650 | 1000 | |
| 20 | 270 | 300 | 220 — 500 | 850 | 1000 | |
| 35 | 430 | 300 | 750 | 1000 | 1000 | |
|
注： 1 、 ac 為帶加長接觸電極的驗電器（多用于變電站）試驗電極與環形電極之間的距離。 2 、 ao 為不帶加長接觸電極的驗電器（多用于線路）試驗電極與環形電極之間的距離。 |
||||||
