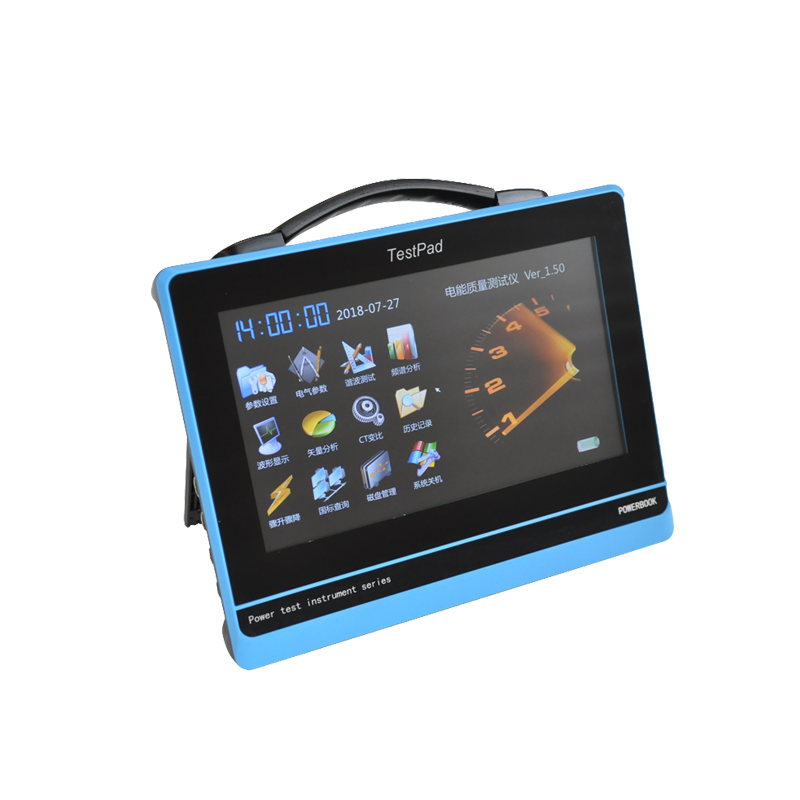

GDPQ-600H電能質量分析系統
·適用于電廠、輸電線路、配電設施以及普通用電、工業用電等電器線路等設施的電能質量分析;
·多通道測量:4個電壓通道、4個電流通道同時測量;
·可測量2-64次的電壓諧波和電流諧波含量;
·可測量總諧波畸變率;
·可測量并短時閃變(PST)、長時閃變(PLT)、電壓波動;
·可測量正序電壓、負序電壓、零序電壓、電壓不平衡度;
·可測量正序電流、負序電流、零序電流、電流不平衡度。
GDPQ-600H電能質量分析系統特點:
具備暫態參量測量功能,具備電壓驟升驟降事件記錄功能
具有示波功能,可以實時波形顯示電壓電流大小和畸變情況
六角圖顯示功能,可進行計量回路和保護裝置回路的矢量分析
可自動判斷48種接線方式
追補電量自動計算功能
諧波含量可以柱狀圖的形式顯示
可選間隔1秒-1000分鐘的時間間隔可連續存儲18個月以上
諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示
諧波含有率國標查詢功能,可對國標允許值進行查詢
具有42.5Hz-69Hz的頻率測量范圍,能夠?qū)?0、60電力系統進行測量
可配備專用數據分析管理軟件,對測試結果進行分析、處理
可掌握被測點的電能質量和負荷周期性變化情況
分析軟件可按照國標要求生成專業的電能質量分析報表
儀器尺寸小、重量輕、攜帶方便
可使儀器在無外接電源的情況下持續工作10小時以上,方便現場測試
