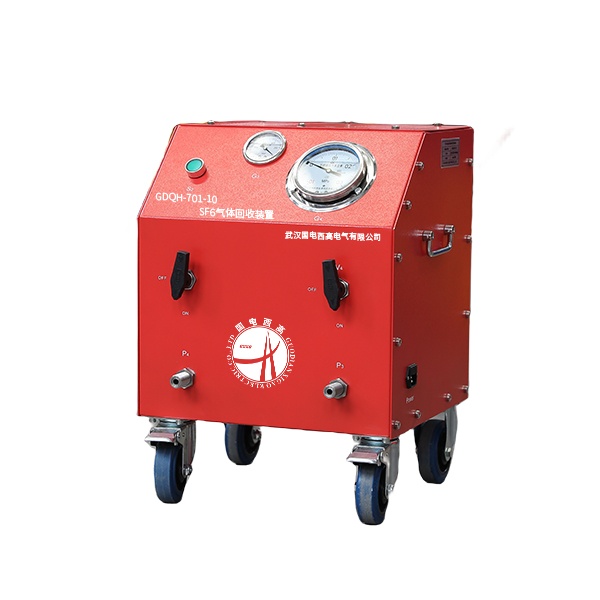

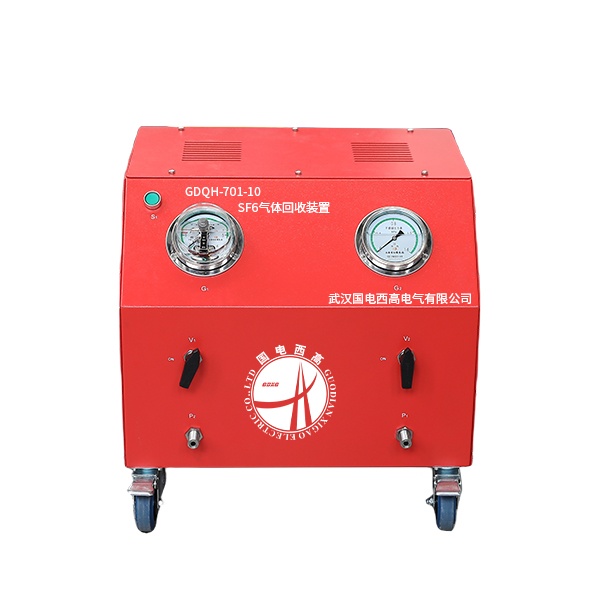

概述

本裝置主要應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠及科研部門，作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。利用本裝置對上述電器產品進行抽真空、回充SF6氣體操作，同時本裝置亦可用作其它部門抽真空和回充氣體的設備。

主要功能

回收：通過啟動高速真空泵和電磁真空裝置等電氣的控制部件后，將設備內的SF6氣體抽取出來。

凈化：內置全套的凈化系統，將回收的SF6氣體經過多次干燥、過濾分離進行凈化。

抽真空：對SF6開關本體內的殘余氣體通過電磁真空裝置和驅動裝置等，可靠穩定快速抽取，使SF6開關本體內達到標準要求的高真空狀態。

充氣：通過啟動裝置內壓縮機和驅動裝置等，給電氣設備內補充一定量的SF6氣體，充氣容量根據設備規定自行設置。

轉移：設備可以對儲氣罐內的氣體長期保存，另外可根據實際應用將SF6氣體轉移至鋼瓶。

功能特點

1、 功能齊全（回收、抽真空、過濾干燥、存儲、氣體回充）五大功能齊全。

2、對裝置本身的儲氣罐、管路系統抽真空及進行真空度測量。

3、對六氟化硫電氣設備抽真空及進行真空測量。

4、從六氟化硫電氣設備中回收氣體并加以儲存或壓入氣瓶中，而且能進行殘壓測量。

5、真空泵內置防返油閥，杜絕回收裝置進出口返油。

6、將劇毒的低氟化合物濾除使氣體達標。

7、完全過濾粉塵等固體雜質。

8、氣體回收率99.9%以上。

9、回收和灌充采用兩個獨立系統，不發生氣體交叉污染。

10、界面簡潔明了，操作簡單。

11、多重安全閥設置，剔除安全隱患。

12、核心件進口。

產品參數

主要元件
1、真空泵    SY-2600   8m3/h   -950mbar

2、壓縮機    H100CS   5.37m3/h   2.7MPa

4、冷卻系統   風冷機組

5、閥門valve：球閥ball-valve 3-365R01    DN8

7、控制系統control system:可進行裝置的各項操作和儀表監視。

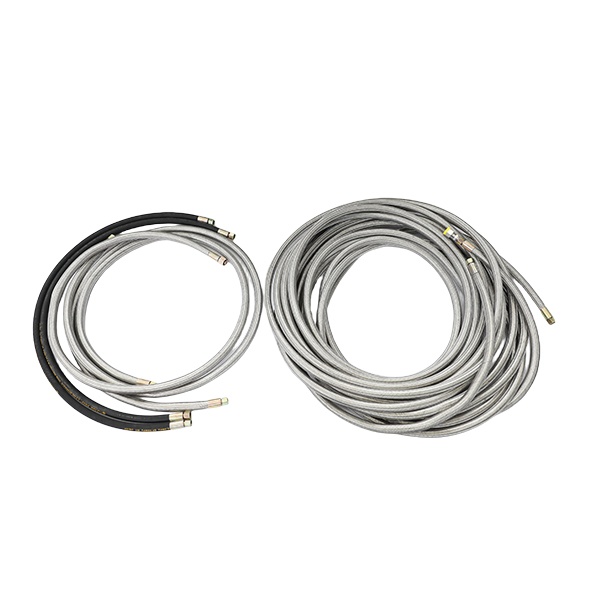

8、連接管道    DN10高壓軟管M20*1.5。

技術指標
1、抽真空速率：8m3/h   真空度： -950mbar

2、回收速率：5.37m3/h（氣態回收）

3、SF6回收率：95-98%以上

4、工作環境溫度：： -10℃~+45℃

5、回收初壓力：0~2bar

6、電源： 220V±10%， 50~60HZ

7、功率：3.5kw
