概述：

耐壓試驗裝置是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

本裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

其他特點：

1、監視功能：高壓電壓低壓電流零位指示電源指示工作指示計時指示

2、保護功能：過流保護、零位啟動保護、聲光語言報警提醒

3、采用新型時間繼電器，計時范圍更廣（1S~99H）

4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

5、試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。

6、試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

GDYD-M系列絕緣耐壓試驗裝置（又名：數顯耐壓裝置、耐壓試驗裝置、高壓試驗裝置、手動控制箱、操作臺、耐壓控制箱、耐壓裝置、過電壓裝置、工頻耐壓試驗、工頻耐壓試驗裝置、數字耐壓試驗裝置、程控絕緣耐壓裝置、試驗變壓器、耐壓機、全自動工頻耐壓控制(箱)臺、工頻耐壓控制臺、全自動工頻耐壓控制箱、工頻耐壓控制箱）用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

采用標準

DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
DL/T 474.4-2006《現場絕緣試驗實施導則第4部分:交流耐壓試驗》
DL/T 596-2005《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96《外殼防護等級》
GB2900《電工名詞術語》
GB2900《電工名詞術語》
GB/T16927.1~2-1997《高電壓試驗技術》
GB4793-1984《電子測量儀器安全要求》
GB191《包裝貯運標志》
GB/T.311-1997《高壓輸變電設備的絕緣與配合》

輸入電壓：AC 220(380)V 可選
低壓輸出：AC 0-250（430）V
低壓電流：0-5/10/15/50A(可按客戶要求定制)
輸出容量：0-3/5/10/15 kVA(可按客戶要求定制)
高壓電壓：0-50/100/150/200 kV(可按客戶要求定制)
高壓電流：0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
計時范圍：0-9999S
環境溫度：－20℃至50℃
電壓精度 ≤1.5% ±1個字(F.S)

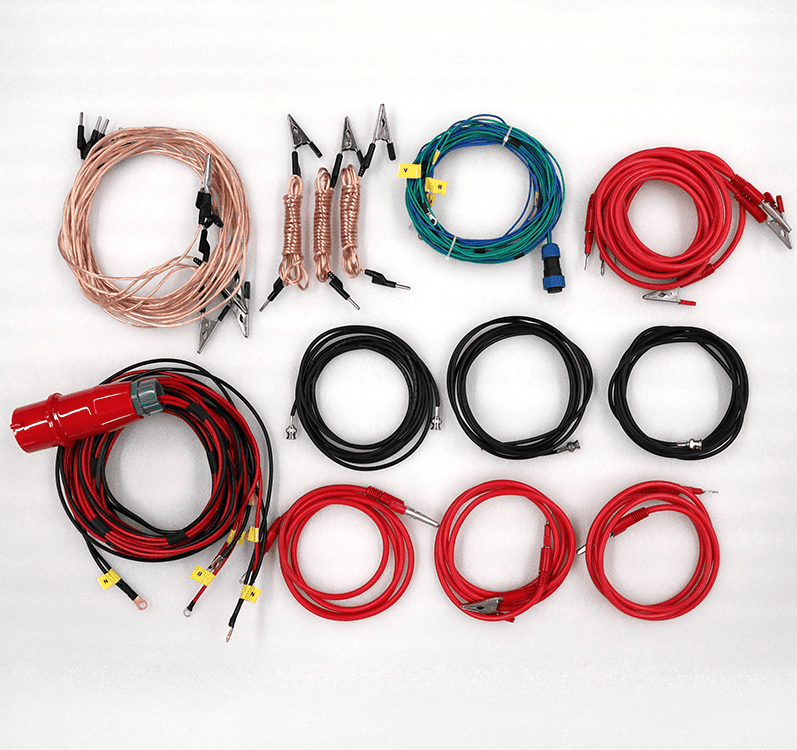

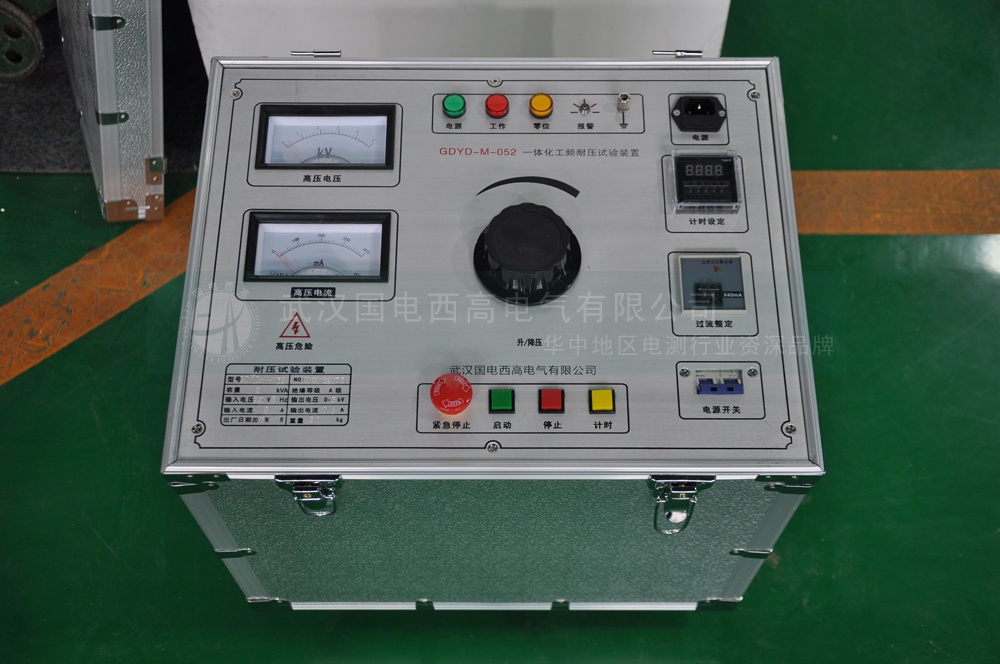

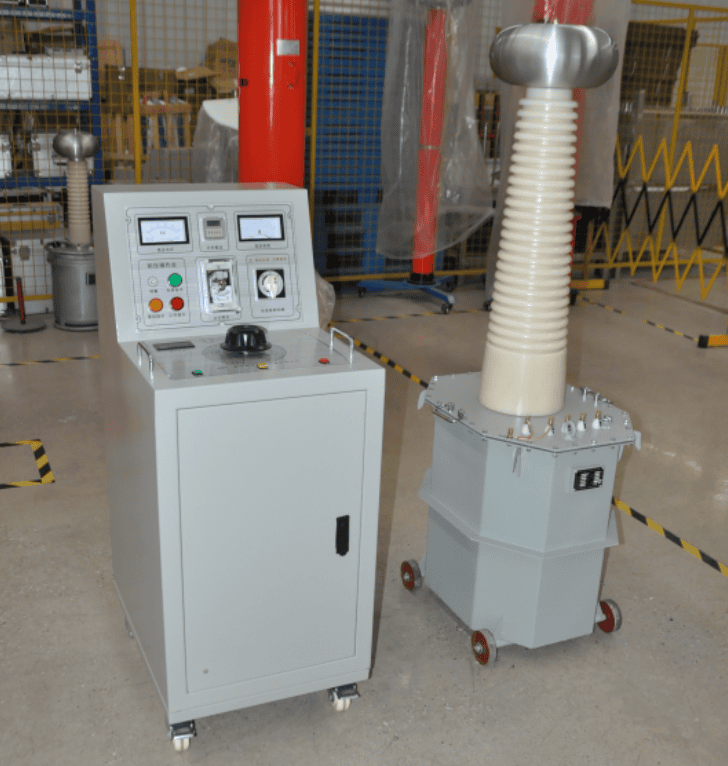

控制箱（臺）參數：

型號規格	容量（ kVA ）	輸入電源			輸出電壓		重量（ kg ）
型號規格	容量（ kVA ）	相數	（ V ）	（ A ）	（ V ）	（ A ）	重量（ kg ）
GDYD-M -2/200	2	LN	220	9 .1	0-250	8	14
GDYD-M -3/200	3	LN	220	13.6	0-250	12	16
GDYD-M -5/200	5	LN	220	22.7	0-250	20	18
GDYD-M -10/200	10	LN	220	45.5	0-250	40	80
GDYD-M -15/400	15	AB	380	39.5	0-430	34.9	90
GDYD-M -20/400	20	AB	380	52.6	0-430	46.5	100
GDYD-M -25/400	25	AB	380	62.5	0-430	58.1	120
GDYD-M -30/400	30	AB	380	78.9	0-430	69.8	140
GDYD-M -50/400	50	AB	380	131.5	0-430	116.63	160
GDYD-M -100/400	100	AB	380	263	0-430	232.5	200
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。

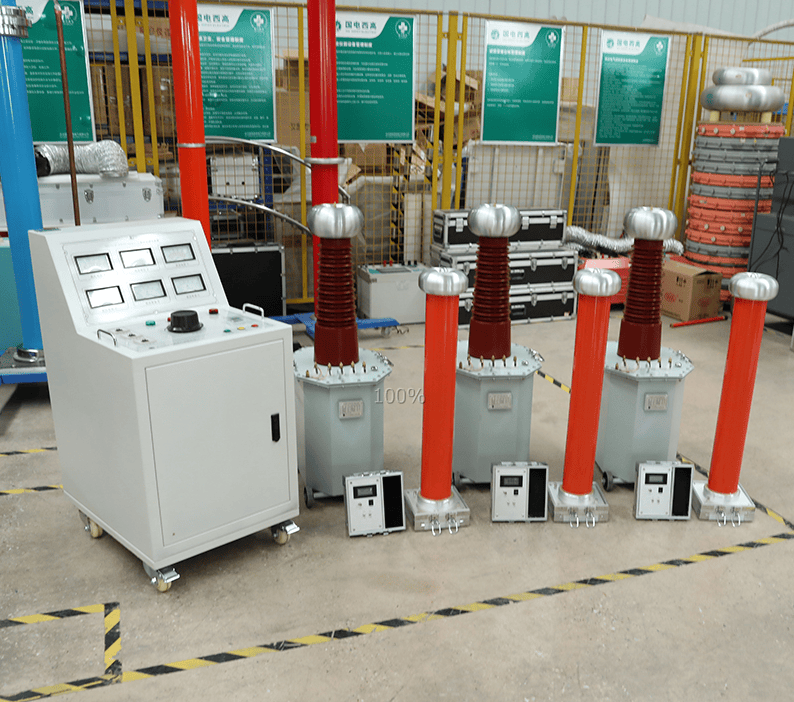

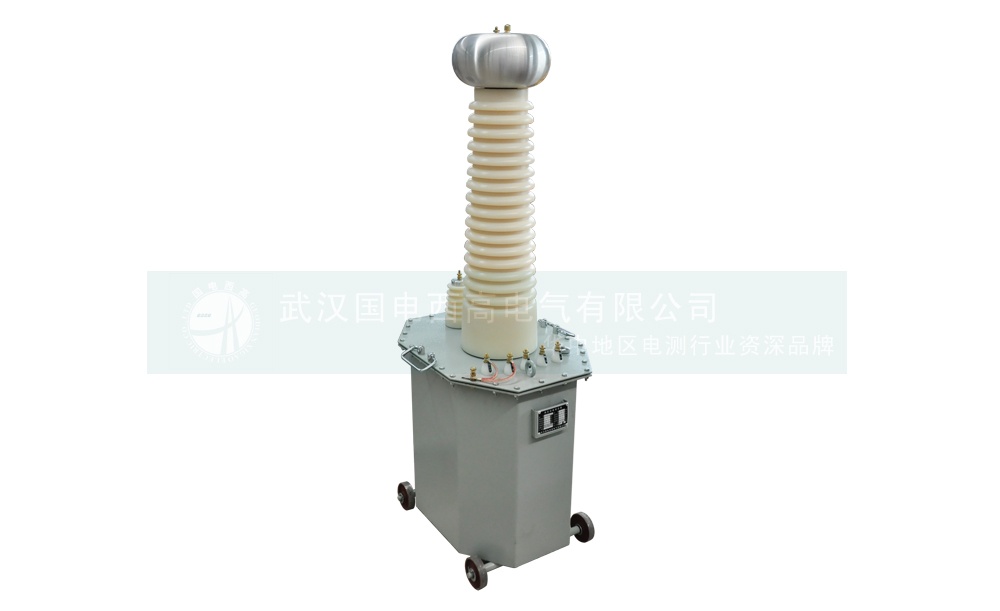

試驗變壓器參數

規格	容量	低壓側		高壓側		高壓側（交直流變壓器）		測量變比	30 分鐘溫升	阻抗電壓	空載電流	重量
	容量	電壓	電流	交流輸出		直流輸出			30 分鐘溫升	阻抗電壓	空載電流	重量
	kVA	V	A	電壓 kV	電流	電壓 kV	電流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。
