斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定必須使用100A以上直流電流進行測試。

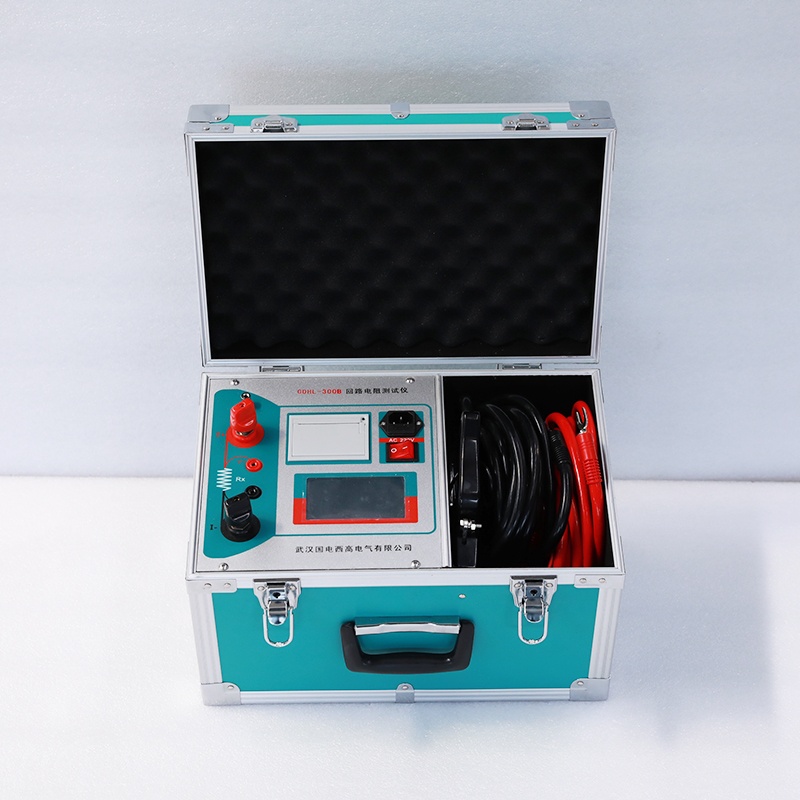

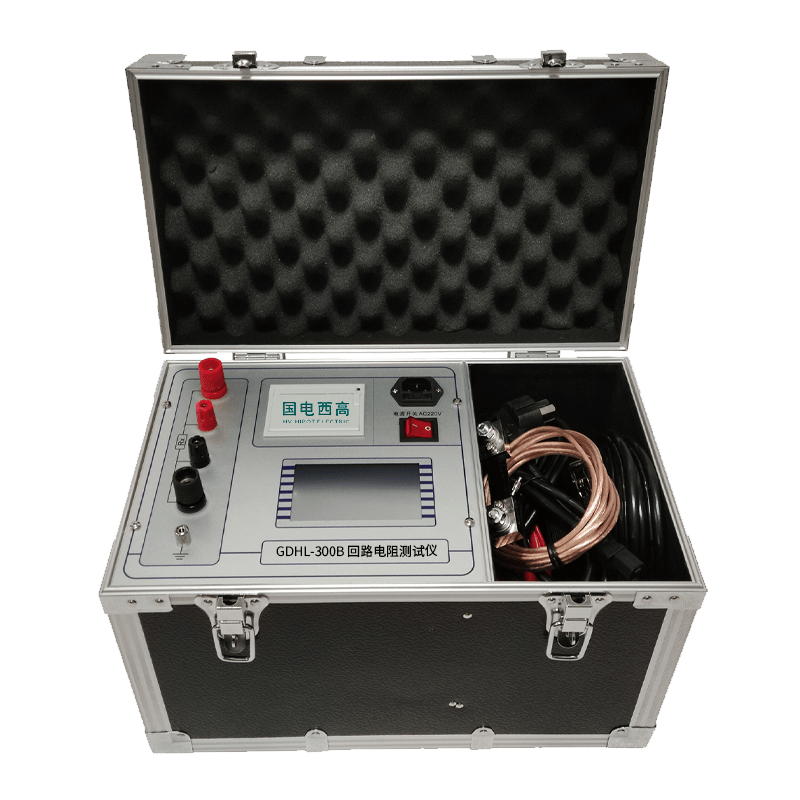

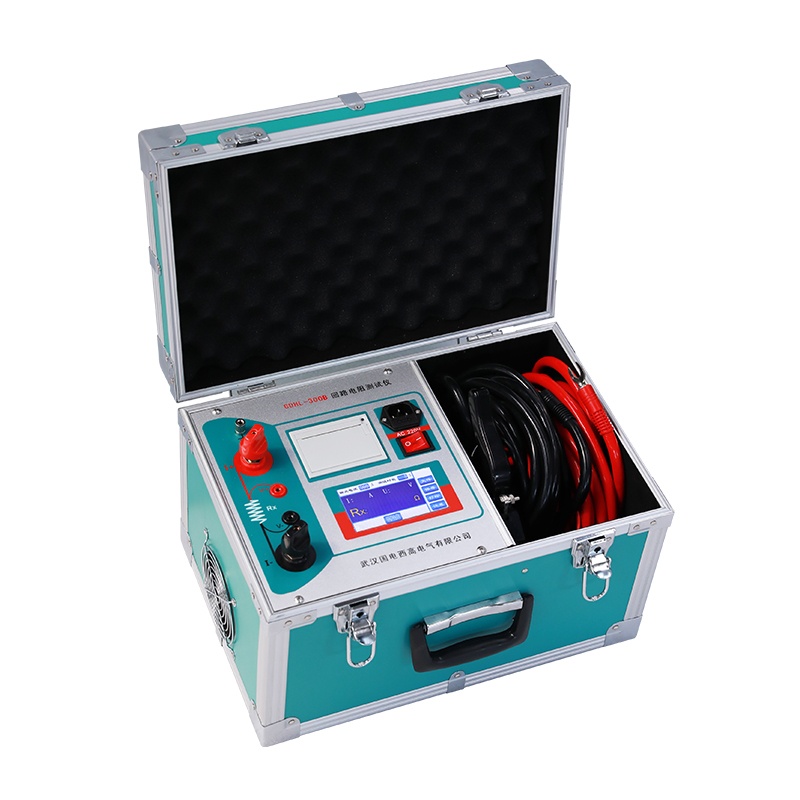

GDHL-300B回路電阻測試儀是我司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
|
型號 |
GDHL-100B |
GDHL-200B |
GDHL-300B |
|
測試電流檔位： |
50A、100A二檔，其它電流檔位可定制。 |
50A、100A、150A、200A |
50A、100A、150A、200A |
|
測量范圍： |
1-99999μΩ；50A:1μΩ-99999μΩ、100A:1μΩ-50000μΩ、 |
1-1999.9μΩ |
1-9999.9μΩ |
|
準確度： |
1%±0.5μΩ |
1%±0.5μΩ |
1.0%±0.01uΩ |
|
分辨率： |
0.01uΩ |
0.01μΩ |
0.01uΩ |
|
恒流源輸出電壓： |
≤5V |
* |
最大5V |
|
工作方式 |
可設置輸出時間 |
可設置輸出時間 |
可設置輸出時間 |
|
工作電源： |
AC220V±10％ 50Hz |
AC220V±10％ 50Hz |
AC220V±10％ 50Hz |
|
功耗： |
≤500W |
≤1000W |
≤1500W |
|
使用環境溫度： |
-20℃～40℃ |
-20℃～40℃ |
-20℃～40℃ |
|
相對濕度： |
≤80%RH，不結露 |
≤80%RH，不結露 |
≤80%RH，不結露 |
|
主機重量： |
小于5kg |
6Kg |
12Kg |
