在現代電力系統中，電纜作為重要的輸電媒介，承載著大量的電能。為了確保電纜的安全運行，定期進行局部放電試驗是必不可少的。局部放電（Partial Discharge, PD）是指在電纜絕緣材料中，由于絕緣缺陷或老化等原因，局部區域發生的電氣放電現象。電纜振蕩波局部放電試驗是一種有效的檢測方法，能夠及時發現電纜絕緣的潛在問題，避免因絕緣失效導致的電力事故。

一、試驗準備

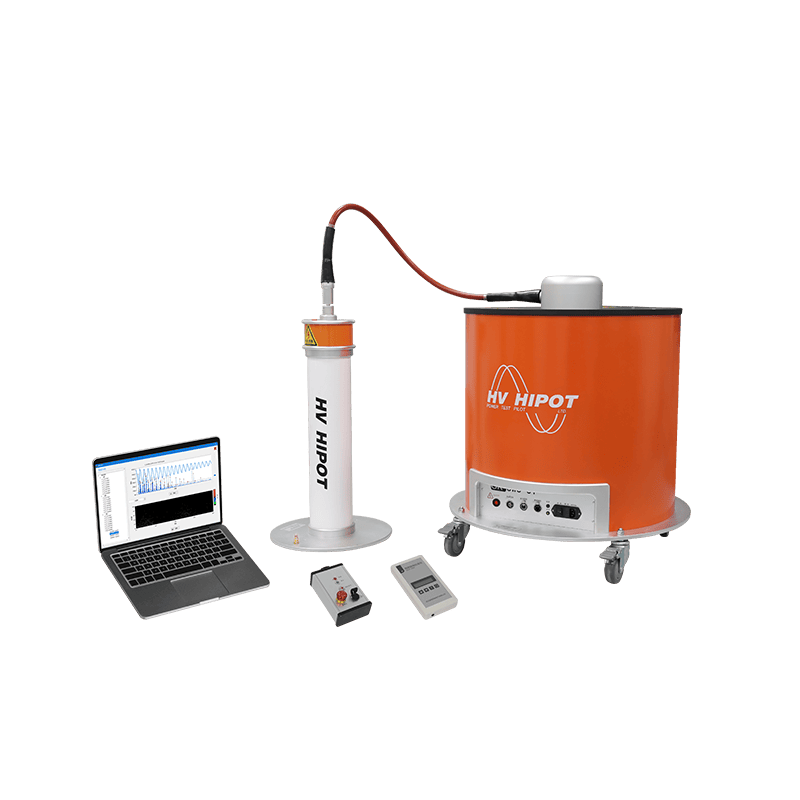

1. 設備準備：進行電纜振蕩波局部放電試驗前，需要準備相應的測試設備，包括振蕩波發生器、局部放電檢測儀、示波器等。這些設備能夠生成特定頻率的振蕩波并監測局部放電信號。

2. 電纜選擇：選擇待測試的電纜，通常應為在運行或剛剛停運的電纜。測試電纜的類型、額定電壓、長度等參數應記錄在案，以便后續分析。

3. 環境條件：試驗應在適宜的環境條件下進行，避免潮濕、灰塵等影響測試結果的因素。同時，確保測試區域的安全，防止意外發生。

二、試驗步驟

1. 連接設備：將振蕩波發生器與待測電纜連接。通常，振蕩波發生器的輸出端連接到電纜的高壓端，而局部放電檢測儀則連接到電纜的接地端。

2. 設定參數：根據電纜的額定電壓和試驗要求，設定振蕩波的頻率和幅值。一般情況下，振蕩波的頻率應選在電纜絕緣材料的諧振頻率附近，以提高局部放電的檢測靈敏度。

3. 施加振蕩波：啟動振蕩波發生器，向電纜施加振蕩波。此時，電纜中的局部放電現象將被激發，產生特定的電信號。

4. 監測信號：使用局部放電檢測儀監測電纜中產生的局部放電信號。檢測儀能夠實時記錄局部放電的幅度、頻率和持續時間等參數，并將數據傳輸至計算機進行分析。

5. 數據分析：通過示波器或專用軟件分析監測到的局部放電信號。通常，局部放電信號的幅度越大，表明絕緣缺陷越嚴重。分析過程中，應與歷史數據進行對比，以判斷電纜的絕緣狀態變化。

三、試驗結果的評估

試驗結束后，根據監測到的局部放電信號，對電纜的絕緣狀態進行評估。一般來說，局部放電的評估標準包括：

1. 局部放電量：局部放電量的大小直接反映了電纜絕緣的健康狀態。較高的放電量通常意味著絕緣材料存在缺陷。

2. 放電頻率：放電頻率的變化也可以幫助判斷絕緣的老化程度。頻率的增加可能表明絕緣材料的劣化。

3. 放電模式：通過分析放電信號的波形，可以判斷放電的特性和來源，幫助定位絕緣缺陷的位置。

四、注意事項

在進行電纜振蕩波局部放電試驗時，需要注意以下幾點：

1. 安全第一：試驗過程中應嚴格遵循安全操作規程，確保操作人員的安全。

2. 定期維護：測試設備應定期進行校驗和維護，確保其正常工作，避免因設備故障導致的測試誤差。

3. 數據記錄：每次測試后，應詳細記錄測試參數和結果，以便進行長期跟蹤和分析。

4. 環境影響：在進行試驗時，應盡量避免外部電磁干擾對測試結果的影響，必要時可采取屏蔽措施。

電纜振蕩波局部放電試驗是一種高效且可靠的電纜絕緣狀態檢測方法。通過定期實施該試驗，可以有效識別電纜的絕緣缺陷，從而降低電力系統的安全風險。隨著電力行業的發展，局部放電檢測技術也在不斷進步，未來將會有更多創新的檢測方法出現，為電力系統的安全運行提供更為有力的保障。
