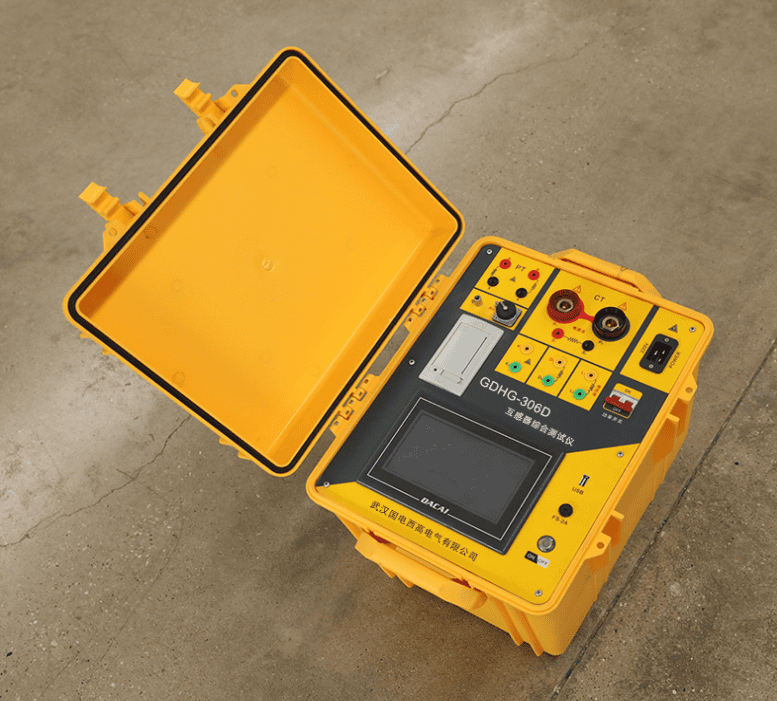

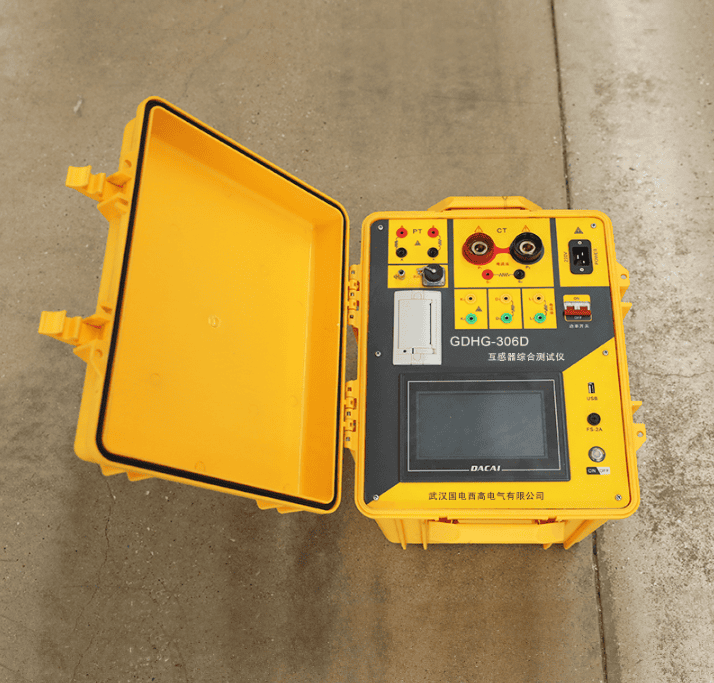

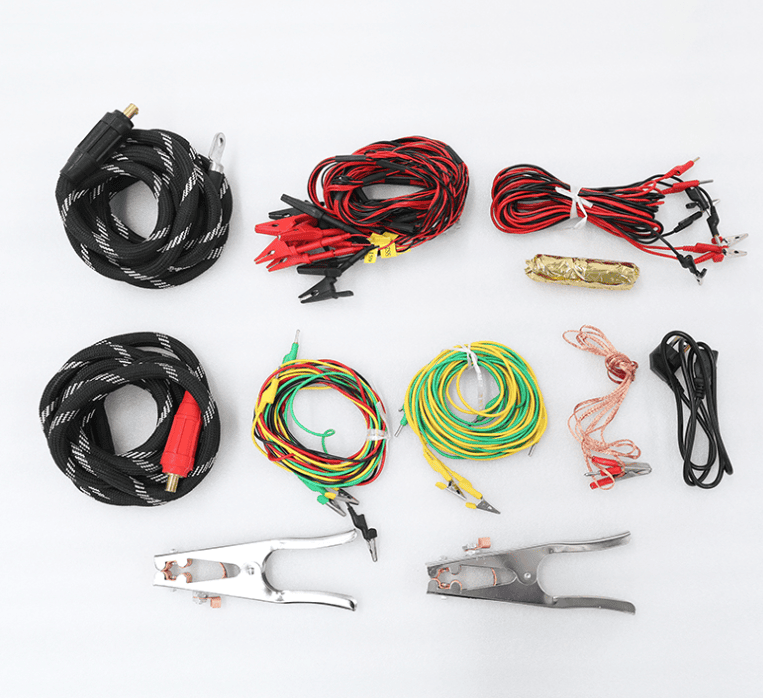

GDHG-306D互感器綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。參考標準GB 1207-2006、GB 1208-2006。
|
CT （保護類、計量類） |
PT |
|
? 伏安特性（勵磁特性）曲線 |
? 伏安特性（勵磁特性）曲線 |
|
? 自動給出拐點值 |
? 自動給出拐點值 |
|
? 自動給出 5% 和 10% 的誤差曲線 |
? 變比測量 |
|
? 變比測量 (6 路同時 ) |
? 極性判斷 |
|
? 比差測量 |
? 比差測量 |
|
? 相位（角差）測量 |
? 相位（角差）測量 |
|
? 極性判斷 |
? 交流耐壓測試 |
|
? 一次通流測試 |
? 二次負荷測試 |
|
? 交流耐壓測試 |
? 二次繞組測試 |
|
? 二次負荷測試 |
|
|
? 二次繞組測試 |
|
|
?CT 綜合測試（伏安變比一次性接線測試） |
|
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、 50Hz |
|
|
設備輸出 |
0 ～ 3000Vrms2Arms （最大可設置 20A ） |
|
|
大電流輸出 |
0 ～ 1000A |
|
|
勵磁精度 |
≤0.5% （ 0.2%* 讀數 +0.3%* 量程） |
|
|
二次繞組 電阻測量 |
范圍 |
0.1 ～ 300Ω |
|
精度 |
≤1.0% （ 0.4%* 讀數 +0.6%* 量程） |
|
|
二次實際 負荷測量 |
范圍 |
5 ～ 500VA |
|
精度 |
≤0.5% （ 0.2%* 讀數 +0.3%* 量程） ±0.1VA |
|
|
相位測量 （角差） |
精度 |
4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 變比測量 |
范圍 |
≤25000A/5A （ 5000A/1A ） |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－ 10℃ ～ 40℃ ，濕度： ≤90% ，海拔高度： ≤1000m |
|
|
尺寸、重量 |
尺寸： 410mm × 260mm × 340mm ， 重量： ≤22Kg |
|
|
工作條件要求： 1 輸入電壓 220Vac±10% 、額定頻率 50Hz ； 2 測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全； 3 參數對應的環境溫度是 23℃±5℃ ； 4 保證值在出廠校驗后一年內有效。 |
||
