引言
交流耐壓試驗作為鑒定電力設備絕緣強度最為有效且直接的手段，在預防性試驗體系中占據關鍵地位。通過施加高于設備運行電壓的交流試驗電壓，模擬設備在運行中可能遭遇的過電壓情況，檢驗設備絕緣性能，保障電力系統安全、穩定運行。以下將對交流耐壓試驗的一般試驗方法及注意事項展開詳細闡述。
一、試驗目的
交流耐壓試驗的核心目的在于考核電力設備絕緣在高于正常運行電壓條件下的耐受能力。在電力系統運行過程中，設備絕緣可能遭受大氣過電壓（如雷擊）和內部過電壓（如操作過電壓、諧振過電壓等）的沖擊。交流耐壓試驗通過模擬這些過電壓情況，以高于設備額定電壓一定倍數的試驗電壓，在規定時間內對設備絕緣進行考驗，從而及時發現設備絕緣中存在的潛在缺陷，如絕緣老化、受潮、機械損傷等，評估設備能否安全投入運行，為電力設備的可靠運行提供有力保障。
二、一般試驗方法
（一）試驗設備選擇
-

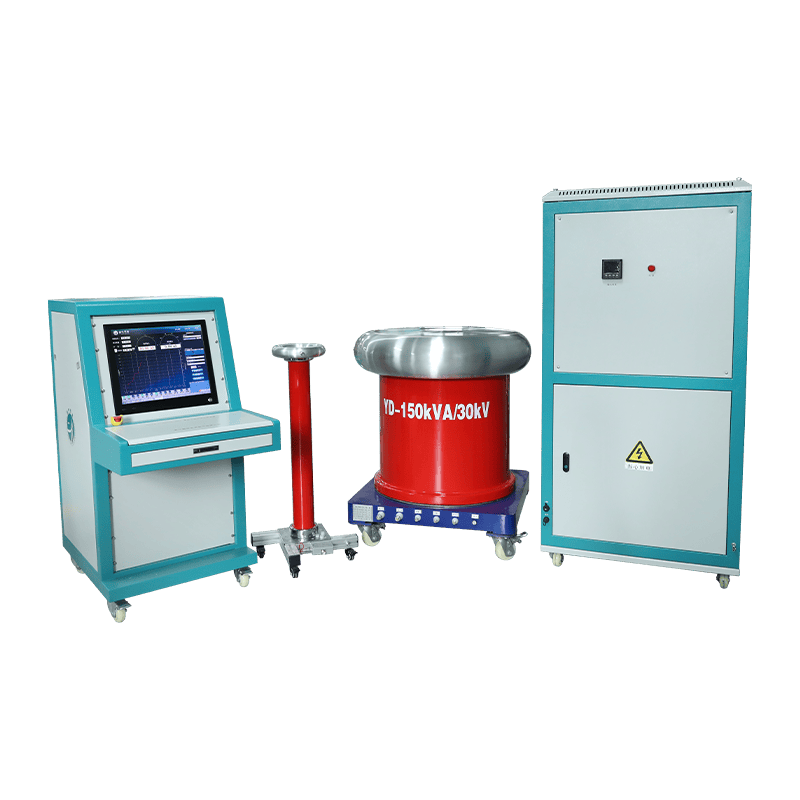

試驗變壓器：依據被試品的額定電壓、試驗電壓以及電容量來挑選合適的試驗變壓器。其高壓側額定電壓必須大于被試設備的試驗電壓，以確保能夠輸出足夠的試驗電壓；低壓側額定電壓需與現場電源電壓匹配，便于接入電源。同時，試驗變壓器的額定輸出電流應大于被試設備所需的電流，被試設備所需電流可通過公式 Is = 2πfCxUs 進行估算，其中 Us 為試驗電壓，Cx 為被試設備電容。
-
調壓器：調壓器用于調節試驗變壓器的輸入電壓，從而實現對試驗電壓的精確控制。常見的調壓器有自耦調壓器、移圈調壓器等。在選擇調壓器時，要注意其額定容量應滿足試驗變壓器的輸入容量要求，且調壓范圍能夠覆蓋試驗所需的電壓調節范圍。同時，為避免試驗電壓波形畸變，應盡量避免采用移圈式調壓器。
-
測量儀器：包括電壓表、電流表、功率表、頻率表等，用于測量試驗過程中的電壓、電流、功率、頻率等參數。這些測量儀器的精度應滿足試驗要求，且量程要合適，能夠準確測量試驗過程中的各種參數。此外，為了準確測量被試品上的實際電壓，應優先采用與被試品直接并聯的高精度電壓表，如電容分壓器、電阻分壓器等。
-
保護裝置：為確保試驗過程的安全，需配備完善的保護裝置。過電流保護裝置用于在試驗回路發生短路或被試設備發生擊穿時，迅速可靠地切斷電源，其動作電流一般按試驗變壓器額定電流的 1.3 - 1.5 倍進行整定。過電壓保護裝置（如保護球間隙）用于限制試驗過程中可能出現的異常過電壓，保護被試設備和試驗人員的安全。對重要的被試品（如發電機、變壓器等）進行交流耐壓試驗時，宜在高壓側設置保護球間隙，該球間隙的放電距離對發電機一般可整定在 1 - 1.15 倍額定電壓所對應的放電距離；對變壓器整定 1.15 - 1.2 倍額定電壓所對應的放電距離。此外，還可在測量儀器輸入端上并聯適當電壓的放電管或氧化鋅壓敏電阻器、浪涌吸收器等，以保護測量儀表免受過電壓沖擊。
（二）試驗接線
-
基本接線原則：試驗接線應確保正確、可靠，高壓部分與周圍物體及人員應保持足夠的安全距離。高壓引線應盡量短，連接要牢固，以減少引線電阻和電感對試驗結果的影響。非被試部分一律可靠接地，防止感應電壓對試驗人員和設備造成危害。
-
有繞組設備的接線：對于有繞組的被試設備（如變壓器、電機等）進行耐壓試驗時，應將被試繞組自身的兩端短接，非被試繞組也應短接并與外殼連接后接地。這樣可以保證試驗電壓均勻施加在被試繞組上，同時避免非被試繞組產生感應電壓對試驗結果產生干擾。
-
試驗變壓器與被試品的連接：試驗變壓器的高壓輸出端通過高壓引線與被試品連接，連接時應確保接觸良好，避免出現虛接或放電現象。在被試品與試驗變壓器之間，可根據需要接入保護電阻、電容分壓器等設備。保護電阻用于限制試驗過程中可能出現的短路電流，保護試驗變壓器和被試品；電容分壓器用于測量被試品上的實際電壓，確保試驗電壓的準確性。
（三）試驗電壓確定
-
依據相關標準：試驗電壓的數值應根據被試設備的額定電壓和相關技術標準來確定。不同類型的電力設備，其交流耐壓試驗電壓標準有所不同。例如，對于電力變壓器，交接試驗標準規定，容量為 8000kV 以下，繞組額定電壓 110kV 以下的變壓器，應按該標準附錄一所列試驗電壓標準進行交流耐壓試驗；預防性試驗規程規定，油浸變壓器試驗電壓值詳見該規程表（定期試驗按部分更換繞組電壓值），干式變壓器全部更換繞組時按出廠試驗電壓值，部分更換繞組和定期試驗時，按出廠試驗電壓值的 0.85 倍。在進行交流耐壓試驗前，必須仔細查閱相關標準，確定正確的試驗電壓值。
-
考慮試驗目的和設備狀況：除了依據標準確定試驗電壓外，還需考慮試驗目的和設備的實際狀況。如果試驗目的是為了檢驗設備在正常運行條件下的絕緣性能，試驗電壓可按照標準規定的數值進行；如果試驗目的是為了模擬設備在極端工況下的絕緣耐受能力，或者設備存在一些潛在的絕緣隱患，可適當提高試驗電壓，但需謹慎操作，避免對設備造成不必要的損壞。
（四）試驗步驟
-
試驗前準備：在進行交流耐壓試驗前，必須先對被試設備進行其他絕緣試驗，如絕緣電阻測量、吸收比測量、泄漏電流測量、介質損耗因數測量等，確保這些試驗結果正常后，方可進行交流耐壓試驗。對于充油設備，若經濾油或運輸，耐壓試驗前還應將被試設備靜置一段時間，以排除內部可能殘存的空氣。靜置時間根據設備電壓等級而定，一般 500kV 的設備需靜置 72h 以上，220 及 330kV 的設備需靜置 48h 以上，110kV 及以下的設備需靜置 24h 以上。同時，檢查試驗設備是否完好，接線是否正確，保護裝置是否正常投入。
-
空載試驗：在正式對被試設備進行試驗前，先進行空載試驗。拆除引向被試品的連線，并短接毫安表，合上電源刀閘，慢慢升壓。調整保護球隙的放電電壓為試驗電壓值的 1.1 - 1.15 倍，使 3 次放電電壓值均接近要求的整定值，然后將電壓升至試驗電壓值，持續 1min，再將電壓降到零，最后斷開電源開關。通過空載試驗，可以檢查試驗設備的性能是否正常，保護裝置是否可靠動作，同時也可以消除試驗設備和線路中的殘留電荷。
-
正式試驗：接上引向被試品的連線，然后合上電源開關，開始升壓。升壓時必須從零開始，切不可沖擊合閘。升壓速度在 75% 試驗電壓以前可以相對較快，但自 75% 試驗電壓開始，應以每秒 2% 的試驗電壓均勻升壓。當電壓升至試驗電壓時，開始計時，并讀取電容電流值。耐壓時間一般為 1min，但對于某些特殊設備（如絕緣棒、帶電作業工具和單獨存在的有機絕緣材料），耐壓時間應為 5min。在耐壓過程中，應密切監視高壓回路，監聽被試設備有無異常的響聲。若發現電流表指示急劇增加，調壓器往上升方向調時出現電流上升電壓基本不變，甚至有下降的趨勢，被試設備冒煙、焦臭、閃絡、燃燒或發出擊穿響聲等異常情況，應立即停止升壓，降壓停電后檢查原因。
-
試驗后處理：耐壓試驗結束后，迅速均勻地降壓至零，拉開電源開關，對被試設備進行充分放電。放電時應使用專用的放電棒，先將放電棒的接地端可靠接地，然后再將放電棒的放電端與被試設備接觸，進行放電操作。放電時間應足夠長，以確保被試設備上的殘余電荷完全釋放。對有機絕緣設備，試驗后應立即觸摸被試部分，檢查有無發熱現象，并再次測量絕緣電阻值，與試驗前的絕緣電阻值進行對比，判斷絕緣是否受損。
三、注意事項
（一）設備方面
-
試驗裝置檢查：在每次試驗前，必須對試驗裝置進行全面檢查，包括試驗變壓器、調壓器、測量儀器、保護裝置等。檢查設備外觀是否有損壞，接線是否牢固，儀器儀表的指針是否在零位，保護裝置的整定值是否正確等。確保試驗裝置處于良好的工作狀態，避免因設備故障導致試驗失敗或發生安全事故。
-
設備接地：試驗設備和被試設備的接地必須可靠。所有支撐的絕緣物，都要有足夠的絕緣和機械強度。試驗器具的接地端和金屬外殼應與接地網可靠連接，接地電阻應符合相關要求。良好的接地可以有效防止試驗過程中產生的感應電壓對人員和設備造成傷害，同時也有助于保證試驗結果的準確性。
-
設備清潔與干燥：被試品表面應清潔、干燥，避免因表面臟污或潮濕導致表面閃絡放電，影響試驗結果的判斷。對于充油設備，應確保絕緣油的質量和油位正常，且在試驗前讓絕緣油基本上處于靜止狀態，才能夠加電壓試驗，以防止油中氣泡在電場作用下產生放電現象。
（二）操作方面
-
升壓速度控制：升壓過程中，必須嚴格控制升壓速度。對于瓷絕緣和開關類設備等，升壓速度可以不予嚴格規定；但對于變壓器、發電機等貴重設備，在試驗電壓 40% 以前，可以是任意的，其后的升壓必須是均勻的，約為 25%/s 的試驗電壓。過快的升壓速度可能會使設備絕緣來不及適應電場的變化，導致絕緣擊穿；而過慢的升壓速度則會延長試驗時間，降低工作效率。
-
試驗過程監測：在試驗過程中，試驗人員應密切監視高壓回路，監聽被試設備有無異常聲音。同時，要關注測量儀器的指示，如電壓表、電流表的讀數是否正常，有無異常波動。若發現異常情況，應立即停止試驗，降壓停電后進行檢查。此外，試驗過程中還應安排專人監護，防止無關人員誤入試驗區域，確保試驗人員的人身安全。
-
過電壓保護：交流耐壓試驗過程中，可能會出現各種原因導致的過電壓，如操作過電壓、諧振過電壓等。為了保護被試設備和試驗人員的安全，必須設置可靠的過電壓保護裝置。除了前面提到的保護球間隙外，還可采用氧化鋅避雷器等過電壓保護設備。在試驗過程中，要確保過電壓保護裝置正常投入運行，其動作值應根據試驗電壓和被試設備的絕緣水平進行合理整定。
（三）環境方面
-
氣象條件：交流耐壓試驗應在天氣良好的情況下進行，避免在雷雨、大風、濃霧等惡劣氣象條件下開展試驗。遇雷雨天氣時，由于大氣中存在強烈的電場和電荷，可能會對試驗結果產生干擾，甚至引發安全事故；大風天氣可能會使試驗設備和被試設備受到外力作用，影響設備的穩定性和試驗接線的可靠性；濃霧天氣會降低設備的絕緣性能，增加表面閃絡的風險。一般來說，不宜在雨天和濕度大于 80% 時進行試驗，同時要保持設備絕緣清潔，避免因環境因素導致試驗失敗或設備損壞。
-
試驗場地：試驗場地應選擇在平坦、堅實的地面上，確保試驗設備和被試設備放置穩定。試驗區域應設置明顯的警示標志，如 “止步，高壓危險！” 等，并用專用遮欄或圍欄將試驗區域與外界隔離，防止非試驗人員誤入試驗區。在試驗過程中，要安排專人在試驗區域周邊進行監護，確保試驗場地的安全。
（四）數據記錄與分析方面
-
數據記錄：在試驗過程中，應詳細記錄各項試驗數據，包括試驗電壓、電流、耐壓時間、環境溫度、濕度等。對于試驗過程中出現的異常情況，如放電現象、設備響聲、儀表指示突變等，也應如實記錄。準確、完整的數據記錄對于分析試驗結果、判斷設備絕緣狀況具有重要意義。
-
數據分析：試驗結束后，應對記錄的數據進行認真分析。將試驗數據與設備的歷史數據以及相關標準進行對比，判斷設備絕緣是否存在缺陷。如果試驗數據出現異常，如試驗電流過大、絕緣電阻下降明顯等，應進一步分析原因，必要時可重復進行試驗或采用其他檢測手段進行驗證，以確保對設備絕緣狀況做出準確的評估。
交流耐壓試驗作為電力設備絕緣檢測的重要手段，其試驗方法的正確實施和注意事項的嚴格遵守對于保障試驗結果的準確性、可靠性以及設備的安全運行至關重要。在進行交流耐壓試驗時，必須從試驗設備的選擇、接線、電壓確定，到試驗步驟的執行以及試驗過程中的各項注意事項等方面進行全面、細致的考慮和操作。只有這樣，才能充分發揮交流耐壓試驗的作用，及時發現電力設備絕緣中存在的潛在問題，為電力系統的安全、穩定運行提供有力保障。
