在電力領域，確保電氣設備的安全運行至關重要。耐壓試驗作為檢測電氣設備絕緣性能的重要手段，分為直流耐壓試驗和交流耐壓試驗。這兩種試驗方法雖然目的相同，但在原理、設備、操作及應用等方面存在顯著差異。了解它們的區別，對于準確評估設備絕緣狀況、保障電力系統穩定運行具有重要意義。
一、試驗原理
（一）直流耐壓試驗原理
直流耐壓試驗通過對電氣設備絕緣施加高出其額定工作電壓一定值的直流試驗電壓，并持續一定的時間，以觀察絕緣是否發生擊穿或其他異常情況。在直流電壓作用下，絕緣中的電壓按電阻分布，能夠發現一些絕緣的弱點。例如，當絕緣存在局部缺陷，如貫穿性裂紋、集中性雜質等，這些缺陷處的電阻相對較小，在直流電壓下會承受較大的電壓，從而更容易引發擊穿現象，使試驗人員能夠檢測到絕緣問題。
（二）交流耐壓試驗原理
交流耐壓設備則是對電氣設備絕緣加上比額定電壓高得多的交流試驗電壓，并維持一定時間來考驗絕緣的耐壓能力。交流電壓能夠考察設備的兩個極性，更接近于實際情況，無需逐漸升壓，且符合電力設備在運行中所承受的電氣狀況。在交流電場中，絕緣材料的極化現象更為復雜，電場方向和大小隨時間周期性變化，使得絕緣內部的電場分布與直流情況不同。這種交變電場能更有效地檢測出絕緣中的分布性缺陷，如絕緣整體老化、普遍受潮以及內部氣隙等問題。當絕緣存在這些缺陷時，在交流電場的作用下，缺陷處的電場強度會發生畸變，導致局部放電甚至最終擊穿，從而被檢測出來。
二、設備特點
（一）直流耐壓試驗設備特點
-
設備較輕便：直流耐壓試驗設備的核心是高壓直流電源，通常由高壓硅堆和濾波電容構成高壓整流電路來產生直流電壓。相比交流耐壓試驗設備，它不需要提供無功功率來建立高電壓，對于相同額定電壓，所需輸出容量較小（主要提供負載的有功損耗和泄漏電流），因此設備體積、重量相對較小，便于現場移動測試。例如，在對一些現場安裝的電力設備進行檢測時，輕便的直流耐壓試驗設備可以更方便地搬運到不同位置進行測試。
-
介質無極化損耗：在直流電壓作用下，電介質不會像在交流電場中那樣反復極化，因此不存在極化損耗。這使得直流耐壓試驗對絕緣介質的損傷相對較小，尤其適用于對絕緣性能要求較高、不希望因試驗造成過多損傷的設備測試，如某些精密電子設備中的絕緣部件。
-
可制作伏安特性曲線：在直流耐壓試驗過程中，可以通過測量不同電壓下的泄漏電流，繪制出伏安特性曲線。這條曲線能夠直觀地反映絕緣的性能變化情況。如果絕緣存在缺陷，伏安特性曲線會呈現出異常的變化趨勢，例如泄漏電流隨電壓升高而急劇增大，這為判斷絕緣狀況提供了更豐富的信息。
-
電壓高容易發現缺陷：直流耐壓試驗能夠施加較高的試驗電壓，一般為設備額定工作電壓的 2 倍至 3 倍。較高的電壓可以使絕緣中的潛在缺陷更容易暴露出來，特別是對于發現一些集中性的絕緣缺陷具有特殊的作用。例如，在檢測發電機轉子繞組的絕緣時，高電壓的直流耐壓試驗能夠有效地檢測出繞組中的局部絕緣損傷。
-
容易發現發電機端部缺陷：對于發電機這類設備，其端部絕緣結構較為復雜，在運行過程中容易出現一些特殊的缺陷。直流耐壓試驗在檢測發電機端部缺陷方面具有一定優勢，因為直流電場的分布特點使得端部絕緣中的缺陷更容易在試驗中顯現出來。
（二）交流耐壓試驗設備特點
-

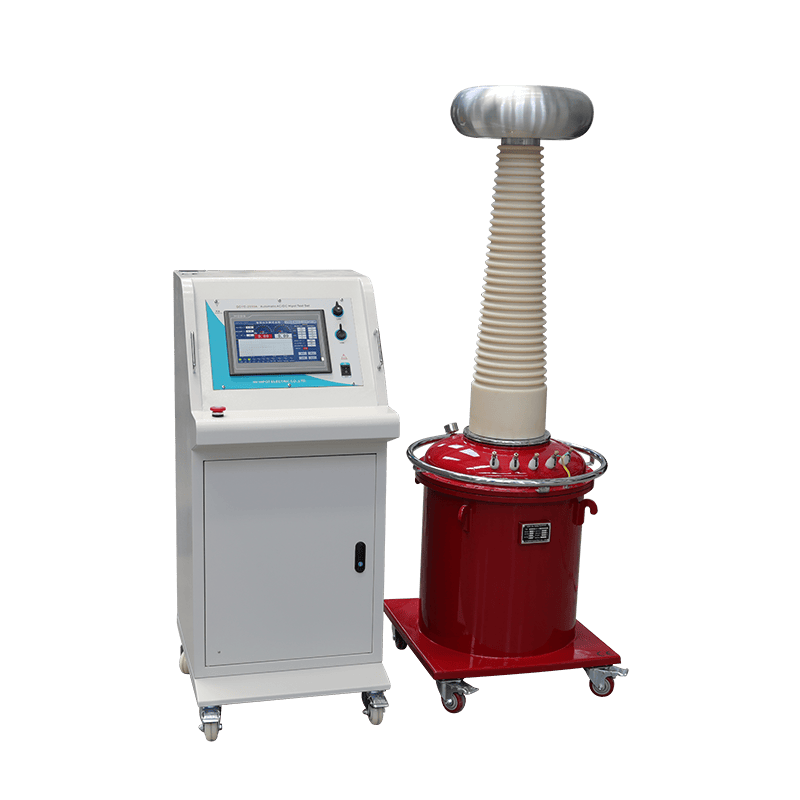

模擬實際運行工況：交流耐壓試驗設備產生的是工頻（通常是 50Hz 或 60Hz）交流高電壓，這種電壓形態與設備實際運行時所承受的電壓波形一致（正弦波）。因此，它對絕緣的考驗更接近于實際工況，能夠更準確地評估設備在正常運行條件下的絕緣性能。例如，對于運行在交流電網中的變壓器、開關柜等設備，交流耐壓試驗能夠更真實地模擬它們在工作時所面臨的電氣應力。
-
對設備容量要求高：由于交流耐壓試驗需要提供無功功率以在容性負載（如長電纜、GIS）上建立高電壓，其試驗變壓器的體積和重量通常很大，輸出容量（kVA）要求高。這在大容量設備測試時可能帶來搬運和試驗電源供應的挑戰。例如，對長距離的高壓電力電纜進行交流耐壓試驗時，需要配備大容量的試驗變壓器和強大的電源支持，這增加了試驗的復雜性和成本。
-
檢測分布性缺陷更有效：交流電場的交變特性使得絕緣內部的微小氣隙或薄弱點更容易在交變電場下產生局部放電乃至貫穿性擊穿，從而更全面地反映絕緣的整體狀況，特別是對分布性缺陷（如普遍性老化、受潮、內部氣隙）更敏感。這對于確保設備的長期穩定運行非常重要，因為分布性缺陷如果不及時發現和處理，可能會在設備運行過程中逐漸發展，最終導致嚴重的絕緣故障。
三、試驗過程
（一）直流耐壓試驗過程
-
電壓緩升：使用直流耐壓測試時，測試電壓從 “零” 開始需要緩慢上升，避免充電電流過大，觸發誤判導致耐壓測試儀停機。這是因為在直流電壓施加初期，絕緣中的電容需要充電，如果電壓上升過快，充電電流會很大，可能會被誤判為絕緣泄漏電流過大，從而影響試驗結果的準確性。
-
持續時間：直流耐壓試驗的持續時間一般較長，通常在 10 分鐘至 60 分鐘不等，具體時間根據被試設備的類型和相關標準確定。較長的持續時間可以更充分地檢測絕緣在長時間直流電壓作用下的性能變化，發現一些在短時間內不易顯現的絕緣缺陷。
-
放電要求：在測試完成后需要進行放電，如果沒有確實執行，可能會導致潛在的電氣危害。因為試品在測試后（特別是大電容試品）會儲存大量電荷，這些電荷如果不及時放電，可能會對后續操作的人員造成電擊傷害。因此，必須使用標準的放電棒和嚴格按照放電流程進行放電操作。
（二）交流耐壓試驗過程
-
電壓施加：交流耐壓試驗一般不需要逐漸升壓，直接輸出相應的電壓就可以得到穩定的電流值。這是因為交流電壓不會對電容充電，不存在像直流耐壓試驗中那樣的初始充電電流問題。交流電壓的波形是正弦波，在過零點自然斷開，殘余電荷風險相對較低（但仍需按規程放電）。
-
試驗時間：交流耐壓試驗的時間相對較短，一般為 1 分鐘到 10 分鐘，具體時間同樣根據設備類型和標準而定。較短的試驗時間主要是因為交流電場對絕緣的考驗較為嚴格，在較短時間內就能有效地檢測出絕緣的問題，過長時間的試驗可能會對絕緣造成不必要的損傷。
-
安全距離：測試過程中，由于電壓處于變動狀態，需要更關注安全距離和防護。交流電壓的電場強度在空間中不斷變化，操作人員必須保持足夠的安全距離，防止觸電事故的發生。同時，試驗現場應設置明顯的警示標識，禁止無關人員進入試驗區域。
四、試驗結果
（一）直流耐壓試驗結果
-
發現局部缺陷：直流耐壓試驗對絕緣中的局部缺陷較為敏感，如穿透性裂紋、嚴重的局部損傷等。在直流電壓下，電荷更容易在絕緣缺陷處聚集并形成放電，缺陷點更容易暴露并最終導致擊穿。例如，在檢測發電機轉子繞組或某些類型電力電纜的局部絕緣缺陷時，直流耐壓試驗能夠有效地發現這些問題。
-
與交流結果不等效：雖然直流耐壓試驗施加的電壓通常較高（是交流等效值的倍數），但由于交、直流下絕緣內部的電壓分布不同，直流耐壓試驗對絕緣的考驗不如交流更接近實際，不能完全等效替代交流耐壓試驗。它更多作為一種重要的補充試驗或用于特定設備的絕緣診斷（尤其是在大容量設備交流試驗容量不足時）。例如，對于超高壓 (XLPE) 電纜，直流耐壓試驗在歷史上廣泛應用，但由于直流殘余電荷可能損害絕緣，現在在使用時需要謹慎考慮。
-
結合泄漏電流評估：直流泄漏電流測量常與直流耐壓試驗結合，用于評估絕緣狀態。一個好的絕緣，在標準規定的試驗電壓作用下，其泄漏電流不應隨加壓時間的延長而增加。如果在 0.5 倍試驗電壓附近泄漏電流已開始迅速上升，則此設備在運行電壓下即有被擊穿的危險。通過分析泄漏電流的變化情況，可以更全面地了解絕緣的性能狀況。
（二）交流耐壓試驗結果
-
反映整體絕緣強度：交流耐壓試驗能更全面地反映絕緣的整體狀況，對分布性缺陷（如普遍性老化、受潮、內部氣隙）更敏感。由于電壓極性不斷變化，促使絕緣內部的微小氣隙或薄弱點更容易在交變電場下產生局部放電乃至貫穿性擊穿。例如，對變壓器、GIS 組合電器、互感器等設備進行整體絕緣強度考核時，交流耐壓試驗是主流標準，能夠有效地檢測出設備在實際運行條件下的絕緣裕度。
-
試驗結果更具實際意義：交流耐壓試驗符合電力設備在運行中所承受的電氣狀況，同時交流耐壓試驗一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度。例如，在對新建變電站的電力設備進行交接試驗時，交流耐壓試驗能夠確保設備在投入運行后能夠承受正常運行電壓和可能出現的過電壓，為設備的安全運行提供有力保障。
-
可能導致絕緣損傷：由于交流耐壓試驗所采用的試驗電壓比運行電壓高得多，過高的電壓會使絕緣介質損失增大、發熱、放電，會加速絕緣缺陷的發現。從某種意義上講，交流耐壓試驗是一種破壞性試驗。因此，在進行交流耐壓試驗前，必須先進行各項非破壞性試驗，如測量絕緣電阻、吸收比、介質損耗因數 tgδ、直流泄漏電流等，對各項試驗結果進行綜合分析，以決定該設備是否受潮或含有缺陷。若發現已存在問題，需預先進行處理，待缺陷消除后，方可進行交流耐壓試驗，以免在交流耐壓試驗過程中，發生絕緣擊穿，擴大絕緣缺陷，延長檢修時間，增加檢修工作量。
五、應用范圍
（一）直流耐壓試驗應用范圍
-
電纜測試：常用于長距離高壓電力電纜的絕緣檢測。由于電纜的分布電容較大，采用交流耐壓試驗需要大容量的試驗設備，而直流耐壓試驗設備輕便，且能夠有效地檢測出電纜中的局部絕緣缺陷，如電纜內部的導體損傷、絕緣層的局部開裂等問題。例如，在對城市電網中的 10kV 及以上電壓等級的電力電纜進行預防性試驗時，直流耐壓試驗是一種常用的方法。
-
絕緣子測試：可用于檢測絕緣子的絕緣性能。絕緣子在電力系統中起著支撐和絕緣的重要作用，直流耐壓試驗能夠檢測出絕緣子是否存在貫穿性的絕緣缺陷，如絕緣子內部的裂紋、瓷質部分的破損等，確保絕緣子在運行過程中能夠正常發揮絕緣作用。
-
旋轉電機轉子繞組測試：對于旋轉電機（如發電機、電動機）的轉子繞組絕緣測試，直流耐壓試驗具有優勢。轉子繞組在運行過程中可能會出現導體與鐵芯之間的絕緣損壞等問題，直流耐壓試驗能夠通過施加高電壓，有效地發現這些集中性的絕緣缺陷，保障電機的正常運行。
（二）交流耐壓試驗應用范圍
-
變壓器測試：廣泛應用于變壓器的絕緣檢測。變壓器作為電力系統中的關鍵設備，其絕緣性能直接關系到系統的安全穩定運行。交流耐壓試驗能夠全面考核變壓器的主絕緣強度，檢測出變壓器繞組之間、繞組與鐵芯之間以及套管等部位的絕緣缺陷，如繞組的匝間短路、絕緣老化、套管的絕緣損壞等問題，確保變壓器在投入運行后能夠可靠工作。
-
開關柜測試：在開關柜的交接試驗和預防性試驗中，交流耐壓試驗是重要的檢測項目之一。開關柜內包含多個電氣元件，如斷路器、隔離開關、互感器等，交流耐壓試驗能夠檢驗整個開關柜的絕緣性能，發現由于安裝不當、元件老化等原因導致的絕緣問題，保證開關柜在運行過程中不會發生絕緣擊穿事故。
-
GIS 組合電器測試：對于氣體絕緣金屬封閉開關設備（GIS），交流耐壓試驗是評估其絕緣性能的主要手段。GIS 內部結構復雜，絕緣介質主要為 SF6 氣體，交流耐壓試驗能夠模擬 GIS 在實際運行中的電氣狀況，檢測出內部可能存在的絕緣缺陷，如氣體泄漏導致的絕緣性能下降、導體連接部位的絕緣不良等問題，確保 GIS 的安全可靠運行。
六、選擇建議
在實際應用中，選擇直流耐壓試驗還是交流耐壓試驗，需要綜合考慮多方面因素：
-
設備類型：不同類型的設備具有不同的絕緣結構和特點，應根據設備類型選擇合適的試驗方法。例如，對于旋轉電機的定子繞組，由于其絕緣結構較為復雜，且運行時承受交流電壓，通常采用交流耐壓試驗；而轉子繞組則因結構相對簡單，且直流耐壓試驗對發現其導體對地絕緣缺陷更有效，常采用直流耐壓試驗。
-
試驗目的：如果試驗目的是檢測絕緣中的局部集中性缺陷，如電纜內部的局部損傷、絕緣子的個別缺陷等，直流耐壓試驗可能更為合適；若要評估絕緣的整體老化、受潮以及分布性缺陷等情況，交流耐壓試驗能提供更全面準確的結果。
-
設備容量和便攜性要求：當現場測試條件有限，對設備容量和便攜性有較高要求時，如在一些偏遠地區或狹窄空間進行設備檢測，直流耐壓試驗設備的輕便性使其具有優勢；而對于大型變電站等具備充足電源和空間條件的場所，交流耐壓試驗設備雖然體積大、容量要求高，但能更真實地模擬設備運行工況，更適合進行全面的絕緣檢測。
-
相關標準和規程：必須嚴格遵循國家和行業標準（如 DL/T、GB、IEC 標準）對于特定設備的試驗類型、方法、電壓值和持續時間的規定。例如，油浸式變壓器交接試驗，工頻交流耐壓是強制要求；而對于某些電纜的試驗，可能根據電纜類型和電壓等級，對交直流耐壓試驗的選擇有明確規定。
直流耐壓試驗和交流耐壓試驗在電力設備絕緣檢測中都發揮著重要作用，它們各自具有獨特的優勢和適用范圍。在實際工作中，需要根據具體情況合理選擇試驗方法，必要時可結合兩種方法，以更全面、準確地評估電氣設備的絕緣性能，確保電力系統的安全穩定運行。
