手持回路電阻測試儀工作原理及應用

人看過 0 人點贊

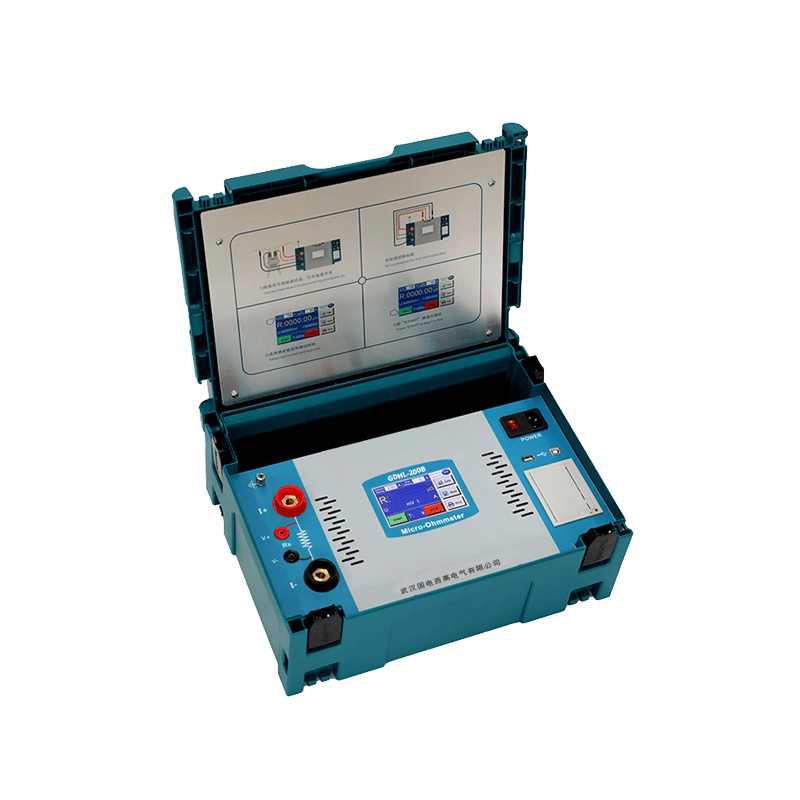

手持回路電阻測試儀是電力系統中用于測量開關、斷路器、母線等高壓設備接觸部位回路電阻的重要工具。其核心目的是檢測相關連接點的導電性能是否良好，排查因接觸不良、氧化、松動等因素導致的電阻異常增大問題，進而預防設備過熱、損壞甚至引發安全事故。

一、核心功能與原理

1. 核心功能

可實現對微歐級（μΩ）直流電阻的精確測量，典型測量范圍覆蓋 0.1μΩ 至數毫歐。

2. 測量原理

采用經典的四線法（開爾文電橋法）開展測量工作。儀器會輸出恒定的大電流（常見規格為 50A、100A 或更高），同時通過兩根獨立的測量線，精準檢測被測回路兩端的電壓降。依據歐姆定律公式計算電阻值，該方法能夠有效消除測試線自身電阻以及接觸電阻對測量結果的干擾，保障測量數據的高精度。

二、適用范圍

手持回路電阻測試儀主要用于評估通流導體的連接質量，應用場景幾乎覆蓋所有中高壓電力系統的導電回路，具體包括以下幾類：

高壓開關類

這是手持回路電阻測試儀最核心的應用領域，涵蓋多種開關設備的檢測工作：
- 斷路器（油、真空、SF?等類型）：測量合閘狀態下主回路動、靜觸頭的接觸電阻，該指標是判斷斷路器導電性能的關鍵依據。
- 隔離開關（刀閘）：檢測合閘后閘刀與靜觸頭之間的接觸電阻。由于隔離開關操作頻繁且暴露在大氣環境中，觸頭易發生氧化，因此該項測試尤為關鍵。
- 接地開關：檢查閉合狀態下的導通性能。
- 負荷開關：測試邏輯與斷路器基本一致。
母線及連接系統

適用于各類母線及電氣連接部位的電阻檢測：
- 母線（銅排、鋁排）連接處：檢查螺栓連接、焊接或壓接點位的電阻值，判斷連接工藝是否達標。
- 套管與引線連接：例如變壓器、GIS 設備的套管連接部位。
- 電纜接頭與終端：評估中高壓電纜中間接頭、終端頭的制作及安裝質量。
- 發電廠、變電站內的重要螺栓連接、線夾、設備線夾等部件。
其他特殊應用

除電力系統常規設備外，還可應用于多個特殊領域：
- 軌道交通：測量機車受電弓與接觸網的接觸電阻、軌道連接電阻等參數。
- 大型電機 / 發電機：檢查電刷、滑環、繞組連接部位的電阻情況。
- 防雷接地：在低電阻測試模式下，可用于測量引下線與接地體連接點的導通電阻。
- 工業冶煉：檢測電解槽、電爐等大電流設備的連接部位電阻。
