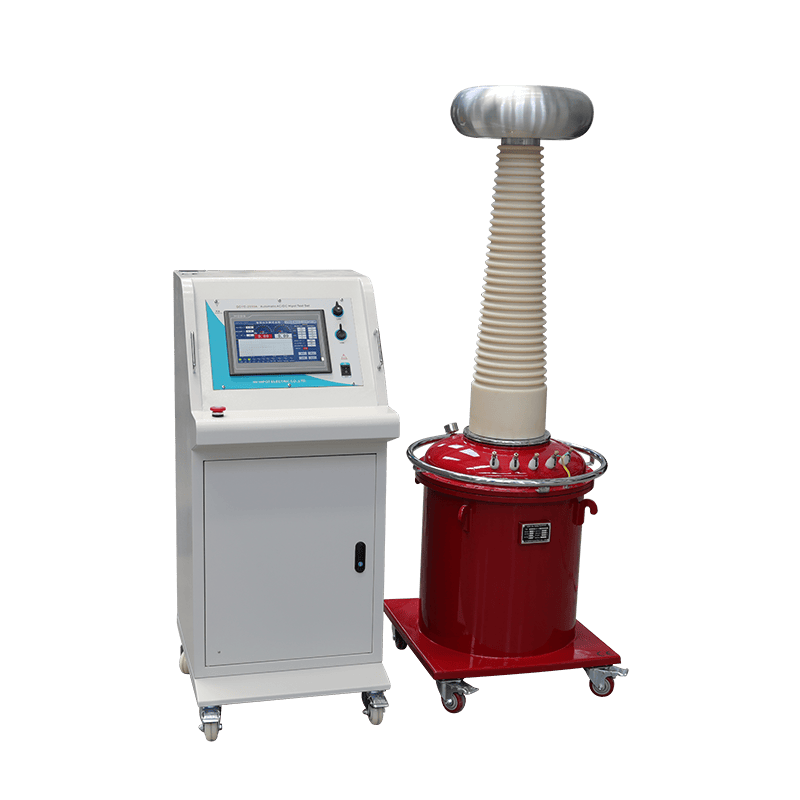

輕型高壓試驗變壓器(亦常稱油浸式 / 干式試驗變壓器、高壓耐壓測試儀),是電力設備、電工材料、絕緣器件開展工頻交流耐壓試驗、直流耐壓泄漏試驗的核心設備。其 “輕型” 特性源于新材料與新工藝的應用,可在保障設備性能的前提下,實現體積和重量的縮減,更適配現場移動作業與試驗操作。
一、核心選型原則
選擇適配的輕型高壓試驗變壓器,需綜合考量多項核心因素,遵循系統化的選型流程,確保設備與試驗需求高度匹配。
二、核心參數確定
1. 額定輸出電壓 (kV)
該參數為選型首要考量指標,其數值必須高于被測設備的最高試驗電壓。
-
參考依據:嚴格遵循國家或行業標準(如 GB 50150、DL/T 596 等)中,各類電力設備交接試驗、預防性試驗的電壓規定值。舉例而言,對 10kV 電纜開展耐壓試驗時,交流試驗電壓一般為 2-2.5 倍額定相電壓(即 21.75-28.75kV),此時變壓器額定輸出電壓應至少選取 50kV 及以上規格,預留充足的試驗余量。
-
常見規格等級:50kV、100kV、150kV、200kV、300kV 等。
2. 額定容量 (kVA)
該參數決定變壓器帶動電容性負載(如長電纜、大型電機)時,避免輸出電壓過度跌落的能力,是適配大負載試驗的關鍵指標。
-
計算公式:P=Cx×U2×ω×10?3 (kVA)
其中,P為所需變壓器容量 (kVA),Cx為被測品的電容量 (μF),U為試驗電壓 (kV),ω為角頻率(2πf,工頻下f=50Hz)。
-
經驗估算方法:若無法精準獲取被測品電容量Cx,可按試驗場景經驗估算。開關柜、變壓器、互感器等常規設備試驗,選取 3-5kVA 容量的設備通??蓾M足需求;長電纜、大型發電機等大電容負載試驗,需選取 10kVA、20kVA 及以上更大容量的設備。
-
選型原則:容量選擇遵循 “寧大勿小”,若容量不足,試驗大電容負載時易出現電壓無法升至設定值的情況,導致試驗無法正常開展。
3. 電源輸入 (V/A)
輕型高壓試驗變壓器的電源輸入通常為單相 220V 或 380V,選型時需首先確認試驗現場的可用電源類型;同時根據變壓器額定容量計算輸入電流(計算公式:I=P/U),確?,F(xiàn)場供電線路與開關可承受該電流值,保障試驗供電穩定。
三、設備類型選擇
輕型高壓試驗變壓器主要分為油浸式、干式、充氣式三類,各類設備的性能、優缺點與適用場景各有側重,需結合使用需求選擇。
1. 油浸式試驗變壓器
-
優點:絕緣與散熱性能優異,可實現大容量設計,價格具備經濟性,是應用范圍最廣的類型。
-
缺點:相比干式設備,體積與重量更大,存在漏油的潛在風險。
-
適用場景:實驗室、工廠車間、變電站等大多數固定或半固定的試驗場所。
2. 干式試驗變壓器(環氧澆注式)
-
優點:體積小、重量輕,無油設計可實現免維護,且無污染、具備防火阻燃特性,適配移動作業。
-
缺點:可設計的容量通常偏小,散熱能力不及油浸式,設備價格相對較高。
-
適用場景:對設備重量、環保性要求較高的場合,如頻繁移動的現場試驗、高層建筑、礦山、船舶等作業環境。
3. 充氣式試驗變壓器(SF6)
-
優點:絕緣性能表現極佳,在三類設備中體積與重量最小,適配嚴苛的移動與空間要求。
-
缺點:設備價格昂貴,所用 SF6 氣體為溫室氣體,若發生泄漏會對環境造成影響。
-
適用場景:對設備體積、重量有極端要求的特殊試驗場合。
四、配套設備選擇
輕型高壓試驗變壓器通常以系統形式投入使用,需搭配適配的配套設備,共同組成完整的試驗系統,各配套設備功能與選型要求如下:
-
控制箱 / 操作臺:核心功能為調節試驗電壓、控制電壓升降、試驗計時及設備保護,其輸出容量必須與試驗變壓器的額定容量相匹配。
-
保護電阻:試驗中用于限制被試品擊穿時的短路電流,保護試驗變壓器與測量系統免受損壞。
-
分壓器:用于精準測量高壓側試驗電壓,測量精度遠高于通過低壓側換算的方式。
-
球隙:作為過電壓保護裝置,用于設定保護閾值,防止試驗中意外過壓損壞被試品。
五、選型流程總結
-
明確試驗需求:梳理確定被試品的類型、對應的試驗電壓標準,以及被試品的電容量等核心基礎信息。
-
精準計算參數:根據試驗需求,計算并確定試驗變壓器所需的額定輸出電壓、額定容量等核心參數。
-
選定設備類型:結合試驗的使用環境(如移動性要求、防火環保標準、空間限制等),選擇油浸式、干式或充氣式試驗變壓器。
-
配置完整系統:根據變壓器參數,選擇適配的控制箱、保護電阻、分壓器等配套設備,組建滿足試驗需求的完整高壓試驗系統。
