超低頻高壓發生器通用選型方法說明

人看過 0 人點贊

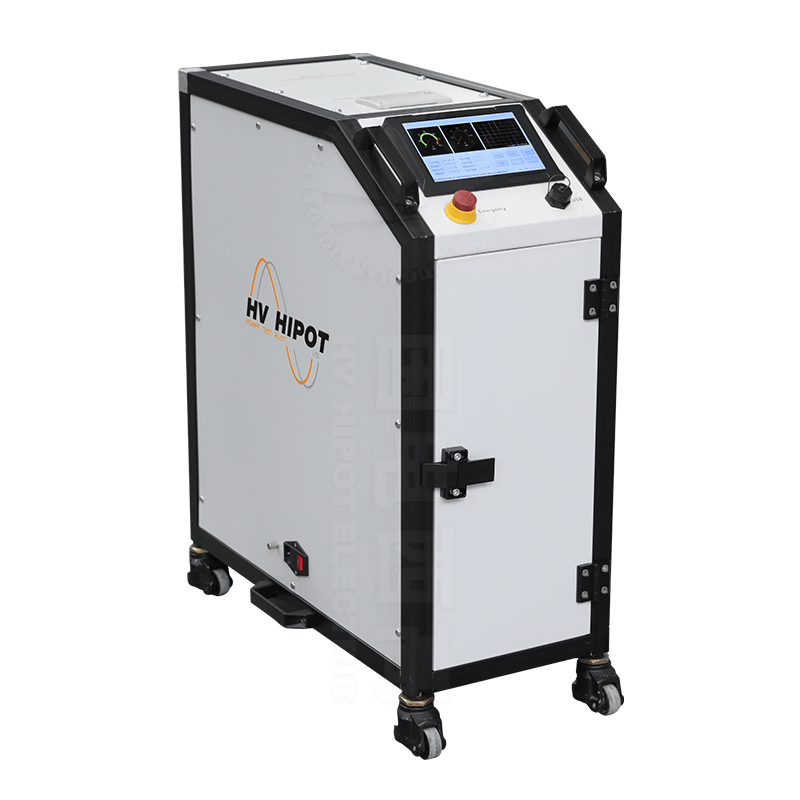

超低頻高壓發生器（亦稱 0.1Hz 超低頻耐壓試驗裝置），是現場檢測大容量電纜、高壓電機等電氣設備絕緣耐壓性能的專用試驗儀器。該設備可將 50Hz 工頻電壓轉換為 0.1Hz 或更低頻率的超低頻高壓，大幅降低試驗設備的容量與體積，適配現場對大型電氣設備開展的絕緣耐壓試驗作業。

選型方法

選擇適配的超低頻高壓發生器，需綜合考量以下核心因素，按需求匹配設備各項參數與功能配置：

1. 明確被試品對象及規格參數

這是超低頻高壓發生器選型的首要核心依據，需精準掌握被試電氣設備的類型與關鍵規格：

電力電纜：作為主要應用對象，需確認電纜的電壓等級、長度、截面積及絕緣類型；
高壓電機 / 發電機：需明確設備的額定電壓與額定容量；
其他設備：如電力電容器、開關柜等，需掌握對應設備的核心電氣規格。

2. 匹配設備輸出電壓

發生器的最高輸出電壓，需不低于被試品預防性試驗所要求的電壓值，該試驗電壓值均由國家標準明確規定。

實際選型中需為設備預留合理裕量，示例：10kV 交聯聚乙烯電纜的 0.1Hz 超低頻試驗電壓峰值一般為 2U?（U?為電纜對地相電壓），10kV 系統相電壓 U?≈5.8kV，對應試驗電壓峰值約 11.6kV、有效值約 8.2kV，選型時需選擇輸出電壓峰值至少 30kV 或 40kV 的設備。

3. 確定設備輸出頻率

超低頻高壓發生器的標準輸出頻率為 0.1Hz，部分設備可提供 0.05Hz、0.02Hz 等更低頻率選項。

頻率越低，對樹枝狀放電等部分絕緣缺陷的檢測效果更優，同時對設備的技術設計要求也更高。常規現場試驗場景下，選擇 0.1Hz 標準頻率即可滿足檢測需求。

4. 核算帶載能力與最大輸出電流

最大輸出電流是衡量設備驅動容性負載能力的關鍵指標，被試品多為容性負載，頻率越低容抗越大，所需充電電流越小，但設備仍需具備足夠電流以建立試驗電壓。

可通過公式估算所需輸出電流：I = 2πfCU × 10?3 (mA)，其中 I 為輸出電流（mA），f 為試驗頻率（Hz），C 為被試品電容量（μF），U 為試驗電壓（kV）。

選型原則為：計算得出的所需電流，需小于發生器標稱的最大輸出電流。部分設備會標注可測試的最大電纜長度或電容量，可作為直觀的選型參考依據。

5. 篩選關鍵功能與配置

結合現場試驗的安全性、便捷性與準確性需求，篩選設備的功能配置，核心必備及實用配置如下：

保護功能：需具備快速、可靠的過流、過壓、閃絡保護，保障試驗設備與被試品的安全；
自動化功能：支持自動升壓、降壓、計時，可降低操作人員工作負擔，提升試驗效率與數據準確性；
波形質量：輸出波形為標準正弦波或余弦方波，且波形失真度低，確保試驗數據精準；
人機交互與數據管理：配備液晶顯示屏，具備打印、數據存儲及導出功能，適配現場試驗數據記錄與整理需求；
便攜性：針對現場使用場景，設備的體積與重量需滿足現場搬運、操作的便攜性要求。
