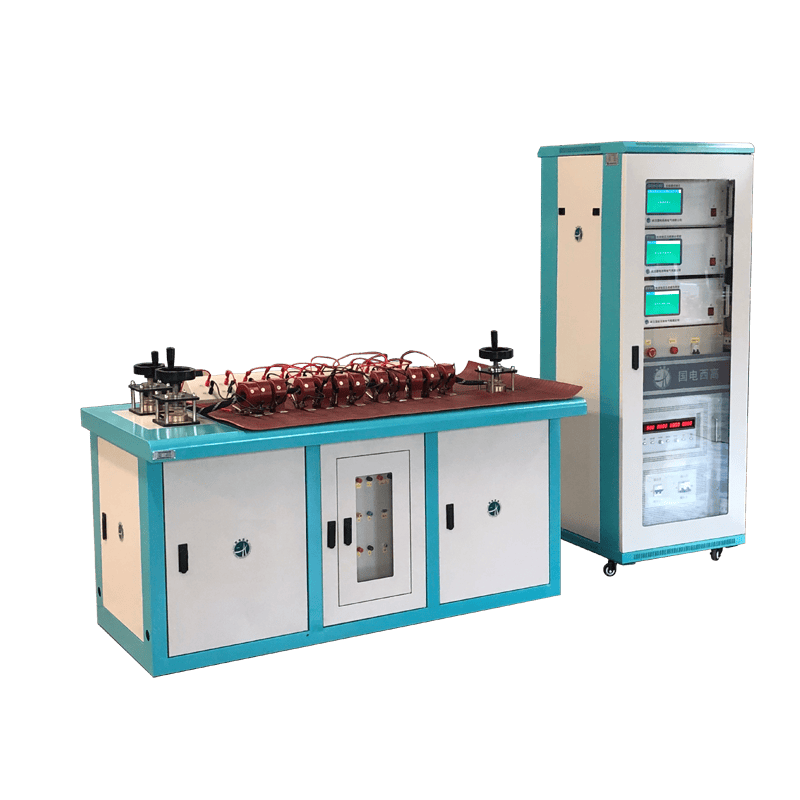

互感器綜合測試儀的選型是保障互感器測試工作高效、精準開展的首要環節,選型過程中需結合測試對象的實際類型、測試項目的具體要求,同時兼顧未來的測試需求進行綜合研判。
一、明確測試對象類型
不同類型的互感器,測試關注重點存在顯著差異,需先精準界定測試對象,再針對性匹配儀器能力:
-
電流互感器:核心關注電流誤差、相位誤差、勵磁特性、匝比、二次繞組電阻等指標的測試能力。
-
電壓互感器:重點考量電壓誤差、相位誤差、勵磁特性、匝比、空載電流、二次繞組導納的測試功能。
-
保護類互感器:如 TPY、P 級等類型,儀器必須具備勵磁(伏安)特性曲線測試功能,同時可實現復合誤差、準確限值系數的評估。
-
計量類互感器:如 0.2S、0.5 級等類型,對電流 / 電壓誤差、相位誤差的測試精度有極高要求,儀器需滿足高精度測量標準。
-
電子式互感器:儀器需支持數字輸出相關測試功能,適配 IEC 61850-9-2LE、FT3 等相關標準。
二、梳理核心功能需求
互感器綜合測試儀的功能需覆蓋測試工作的基礎需求與關鍵進階需求,確保全流程測試工作的完整性:
(一)基本功能
-
比值差與相位差測試:作為儀器核心功能,用于完成互感器準確度等級的檢定工作。
-
極性檢查:保障互感器現場接線的正確性,避免因接線問題導致測試誤差或設備故障。
-
二次繞組電阻測量:為互感器負載計算、溫升評估提供關鍵參數支撐。
-
負荷箱測試:精準測量互感器實際承擔的二次負荷,驗證負荷是否在額定范圍內。
(二)關鍵高級功能
-
勵磁(伏安)特性曲線測試:是保護類電流互感器測試的核心功能,可通過測試計算拐點電壓、飽和點、準確限值系數 (ALF) 等關鍵指標。
-
暫態特性測試:針對 TP 級保護用電流互感器,測試其抗飽和能力與暫態誤差,驗證其暫態工況下的工作性能。
-
退磁功能:可在測試前對互感器進行退磁處理,消除互感器內部剩磁對測試結果的干擾,提升數據準確性。
-
二次回路負載測試:直接測量互感器整個二次回路的阻抗,評估回路阻抗是否在互感器允許的工作范圍內。
-
數據存儲與管理:具備大容量測試數據存儲能力,同時支持數據導出至電腦端,方便后續測試報告生成與數據存檔管理。
三、考量核心技術參數
儀器的技術參數直接決定測試能力與適用場景,需結合現場測試需求與被測互感器規格綜合選擇:
(一)輸出容量
-
電流輸出:針對大型保護用電流互感器的勵磁特性測試,儀器需具備較高的輸出電壓與電流范圍,確保能夠測試到互感器飽和點,滿足全特性測試需求。
-
電壓輸出:開展電壓互感器測試時,儀器需具備足夠的電壓輸出范圍,適配不同規格電壓互感器的測試要求。
(二)測量精度
針對計量用互感器的比差、角差測試,儀器測量精度需遠高于被測互感器的精度等級,通常要求儀器精度為被測對象的 3 倍以上;例如檢定 0.2 級互感器時,儀器比差精度應優于 0.05%,角差精度應優于 2'。
(三)便攜性與供電方式
-
現場測試場景下,儀器需具備輕便、堅固的特性,適配現場復雜的使用環境,便于運輸與操作。
-
供電方式需結合現場工況選擇,主流為交流 220V 供電與鋰電池供電,其中鋰電池供電模式更適配無外接電源的無源測試現場。
四、關注配套使用與服務能力
儀器的操作體驗、后續維護保障直接影響長期使用效率,選型時需重點關注相關配套能力:
-
操作軟件:優先選擇配備直觀圖形化操作界面的儀器,同時搭配功能完善的數據分析軟件,能夠有效簡化操作流程,提升測試與數據處理工作效率。
-
售后技術服務:需確保儀器可獲得及時的校準、維修服務,同時可獲取專業的技術培訓支持,保障儀器長期穩定運行,解決現場使用中的各類技術問題。
