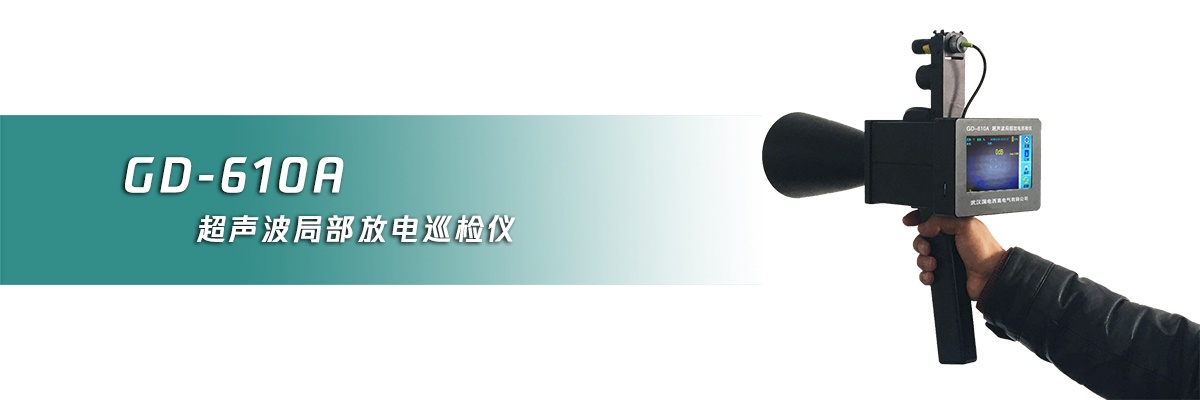

Name: GD-610A超聲波局部放電巡檢儀
Brand: 武漢國電西高電氣有限公司

GD-610A

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

電氣設備的局部放電現象對電氣設備的本身和電網都會產生不同程度的影響，嚴重的甚至導致設備報廢和電網崩潰，因此對電氣設備的早期局放監測，準確的掌握設備的運行狀況，及時有效的消除設備存在的故障隱患，把設備的故障消滅在萌芽狀態，對保證設備和電網本身的安全起著至關重要的作用。電氣設備局放檢測的方法有很多，諸如：脈沖電流法、DGA法、超聲波檢測法、RIV法、光測法、射頻檢測法和化學方法等。各種檢測方法各有所長，但相比較而言超聲波檢測方法簡便易用，非常適合日常設備點巡檢，實時掌握電氣設備的運行狀況。常見的電氣設備局放故障一般會有：電暈、電弧和電痕。電暈和初期的電痕不會產生熱量，并且環境高溫也會掩飾了這些現象，用日常的紅外熱像儀無法檢測，但它卻會產生超聲波信號，用超聲波局放巡檢儀可以遠距離進行檢測；電弧和嚴重的電痕在產生超聲波的同時也會產生高熱量，因此用紅外和超聲波的方法都可以進行測試；但當局放發生在設備內部時，用紅外的方法則無法發現，用超聲波局放巡檢儀在電氣設備的表面或結合面處可以進行檢測。

超聲波局放巡檢儀是通過采集電力線路異常超聲波信號并經過軟件分析來診斷電力線路故障隱患的檢測裝置。此裝置是在不停電的狀態下實現判斷故障隱患的位置和故障類型。裝置通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸到主機，同時通過主機內置的分析軟件準確診斷出故障隱患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障隱患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度。

技術特點

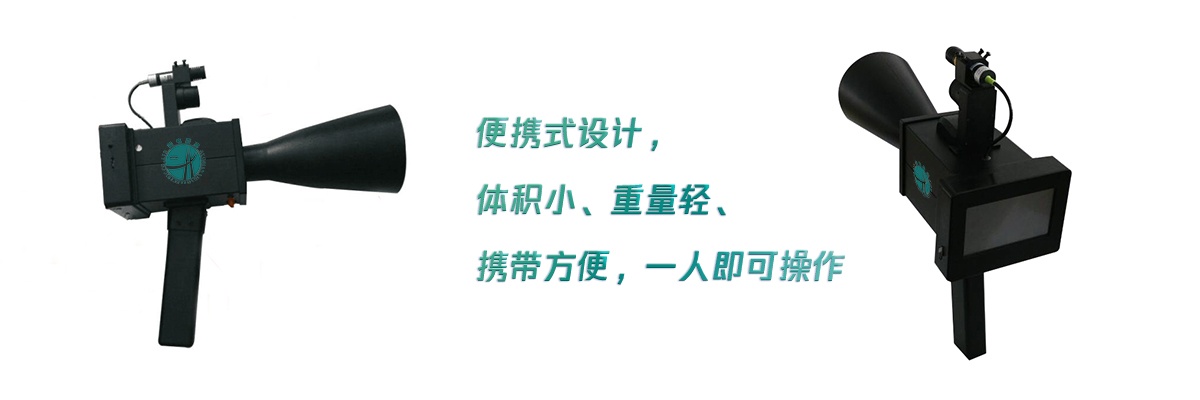

便攜式設計，體積小、重量輕、攜帶方便，一人即可操作。
高亮度激光發射器可實現故障點定位。
300萬像素高清攝像頭可輕松對焦檢測故障點，并對桿塔標識及故障設備拍照。
將探測器檢測到的異常超聲波信號轉換為可聽正弦信號和直觀波形，根據聲音和波形可清晰分辨放電強度。
嵌入式GPS接收器自動存儲坐標數據，方便查詢及保存檢測路徑。
具有檢測溫度和濕度的功能，可實時檢測環境溫濕度。
具備數據保存功能，可以實現數據回放功能。
顯示屏為彩色觸摸屏，便于檢測人員檢測和使用。
靈敏度高、具有方向性和指向性，可對線路故障準確定位。
重量輕、攜帶方便、操作簡單，可在行駛速度為30km/h車輛上進行檢驗。
超聲波檢測可適用于噪音環境，不受環境聲音影響。

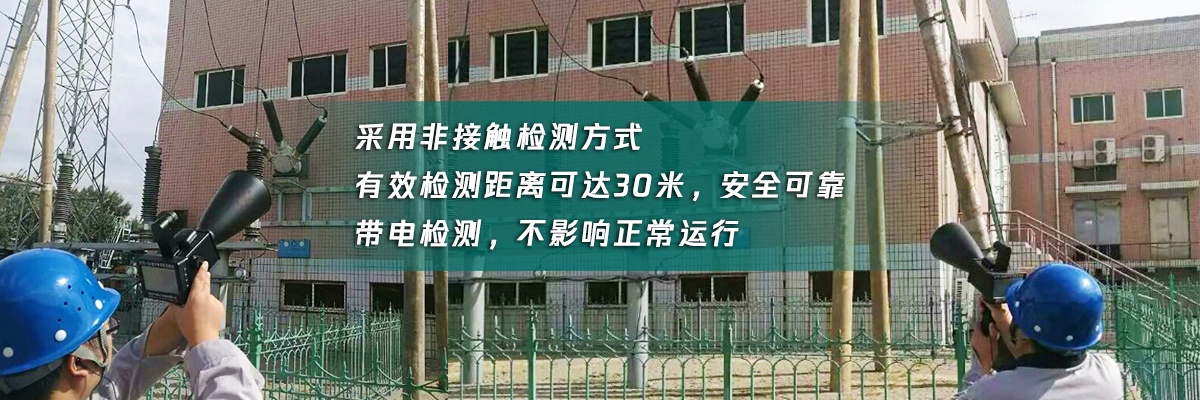

檢測采用非接觸方式，有效檢測距離可達30米，安全可靠。帶電檢測，不影響正常運行。
使用“DataReport.exe” 巡檢后臺軟件方便地進行數據管理和進行評估。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

便攜式設計，體積小、重量輕、攜帶方便，一人即可操作。
高亮度激光發射器可實現故障點定位。
300萬像素高清攝像頭可輕松對焦檢測故障點，并對桿塔標識及故障設備拍照。
將探測器檢測到的異常超聲波信號轉換為可聽正弦信號和直觀波形，根據聲音和波形可清晰分辨放電強度。
嵌入式GPS接收器自動存儲坐標數據，方便查詢及保存檢測路徑。
具有檢測溫度和濕度的功能，可實時檢測環境溫濕度。
具備數據保存功能，可以實現數據回放功能。
顯示屏為彩色觸摸屏，便于檢測人員檢測和使用。
靈敏度高、具有方向性和指向性，可對線路故障準確定位。
重量輕、攜帶方便、操作簡單，可在行駛速度為30km/h車輛上進行檢驗。
超聲波檢測可適用于噪音環境，不受環境聲音影響。
檢測采用非接觸方式，有效檢測距離可達30米，安全可靠。帶電檢測，不影響正常運行。
使用“DataReport.exe” 巡檢后臺軟件方便地進行數據管理和進行評估。

產品參數

系統	WINCE6.0
CPU	主頻 533MHz
內存	運行內存 256MB DDR2 ， 1GB NandFlash
顯示屏	4.3 ” TFT 真彩色觸摸液晶顯示屏，分辨率 480 * 272
接口	SD 存儲卡， USB ，串口，耳機
SD 存儲卡	8G 以上 TF 卡
攝像頭	300 萬像素高清攝像頭
附屬配置	GPS ，溫濕度，高亮度激光筆
存儲功能	GPS 坐標，時間 / 日期，溫 / 濕度
頻率范圍	20—150kHz
傳感器	40kHz x 1Ea
使用環境	-25℃ ~ 70℃
相對濕度	0 - 95%
充電器規格	輸入： 100-240V ， 50/60Hz 輸出：電壓 16.8V ，電流 1A
電源	電池供電：鋰電池工作時間：約 8 小時電池保護：當 5 分鐘內無操作時 LCD 背光關閉。電池電量低于 5% 時系統發出蜂鳴聲提示及時保存數據，用戶需關機充電。
