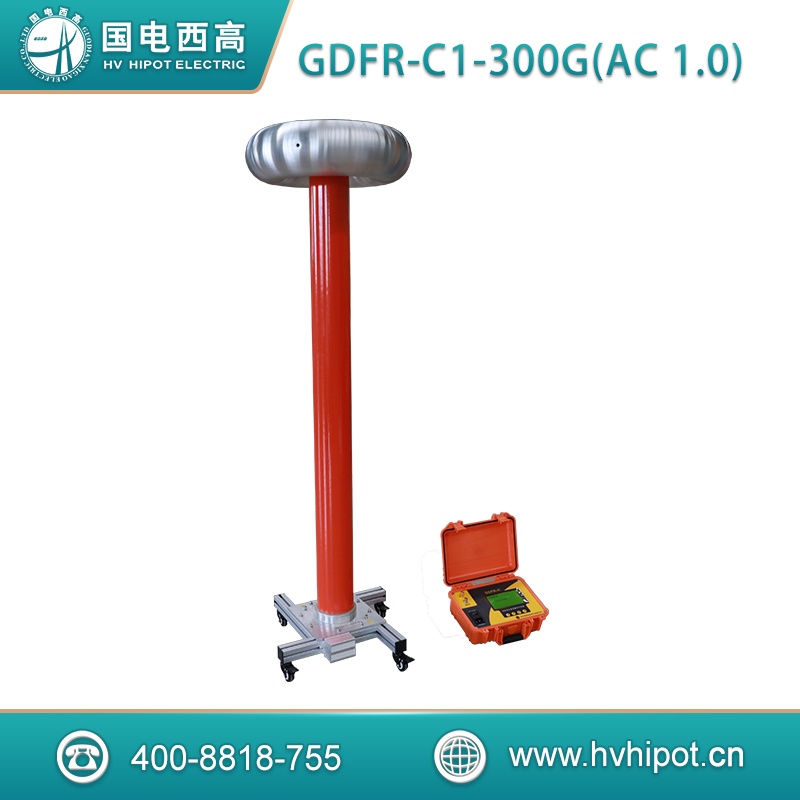

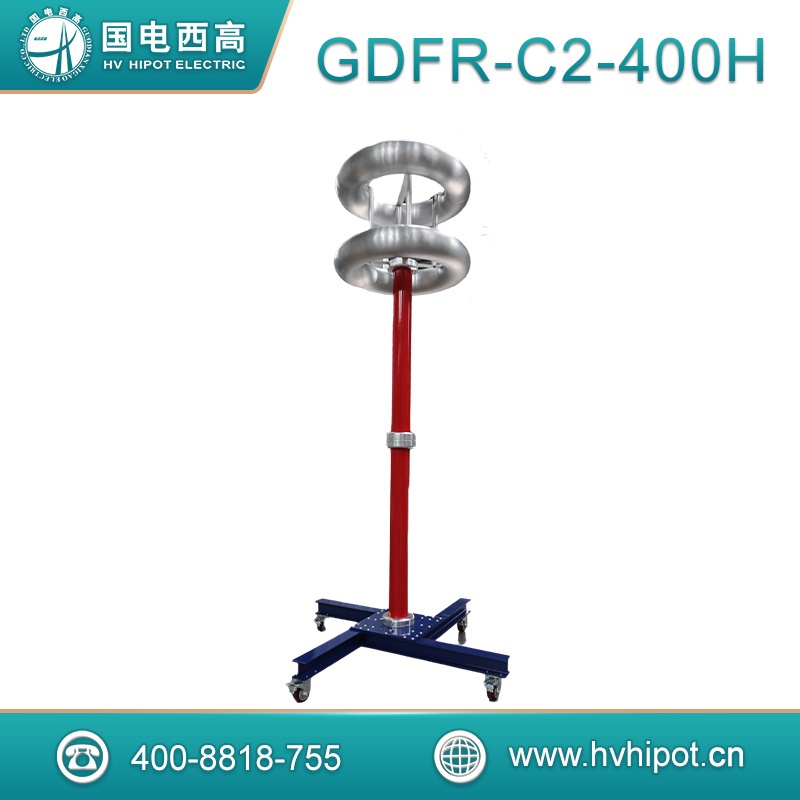

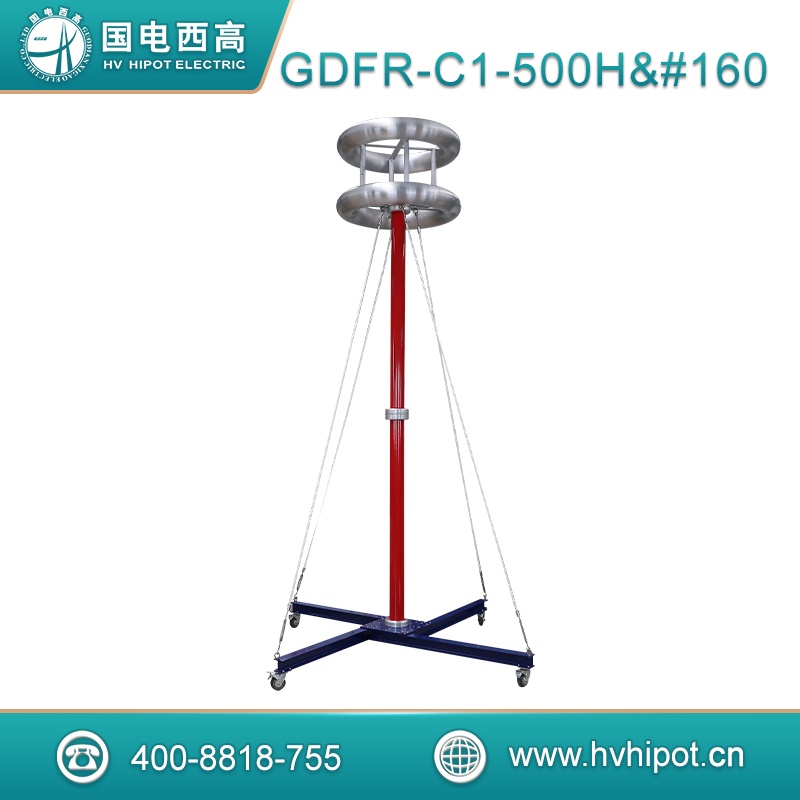

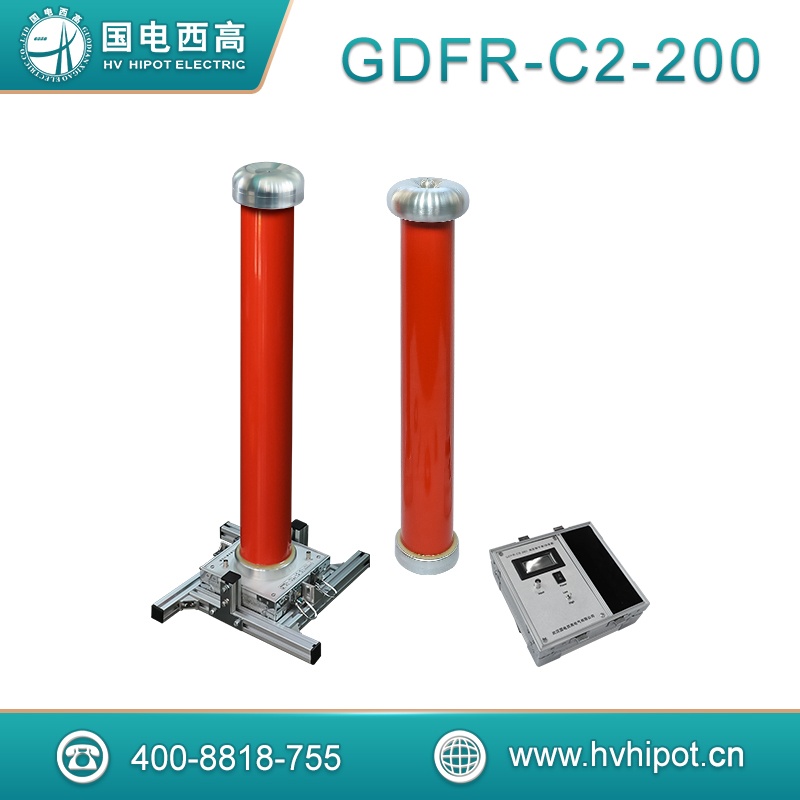

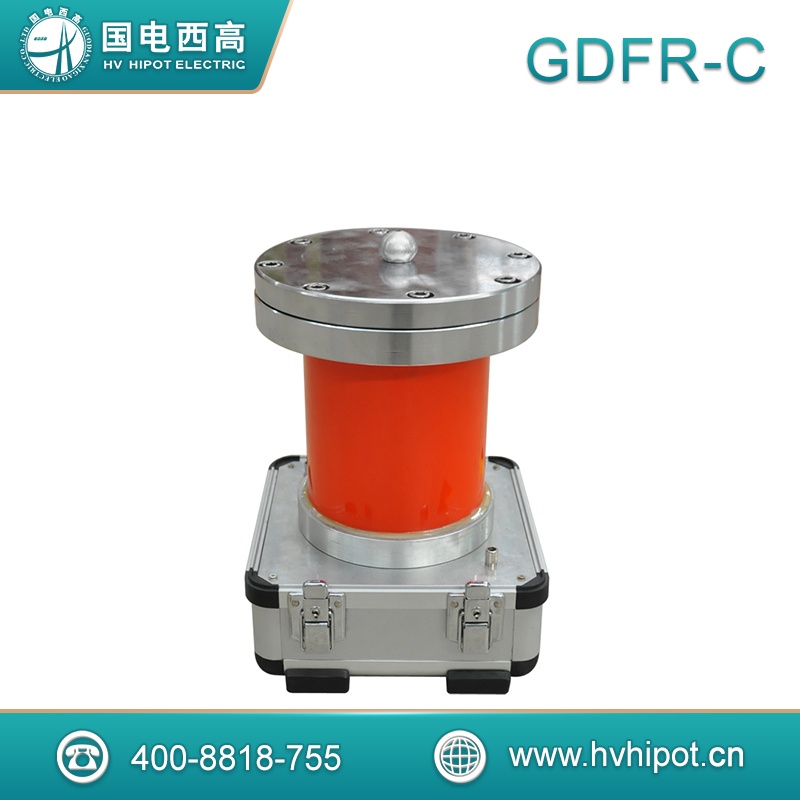

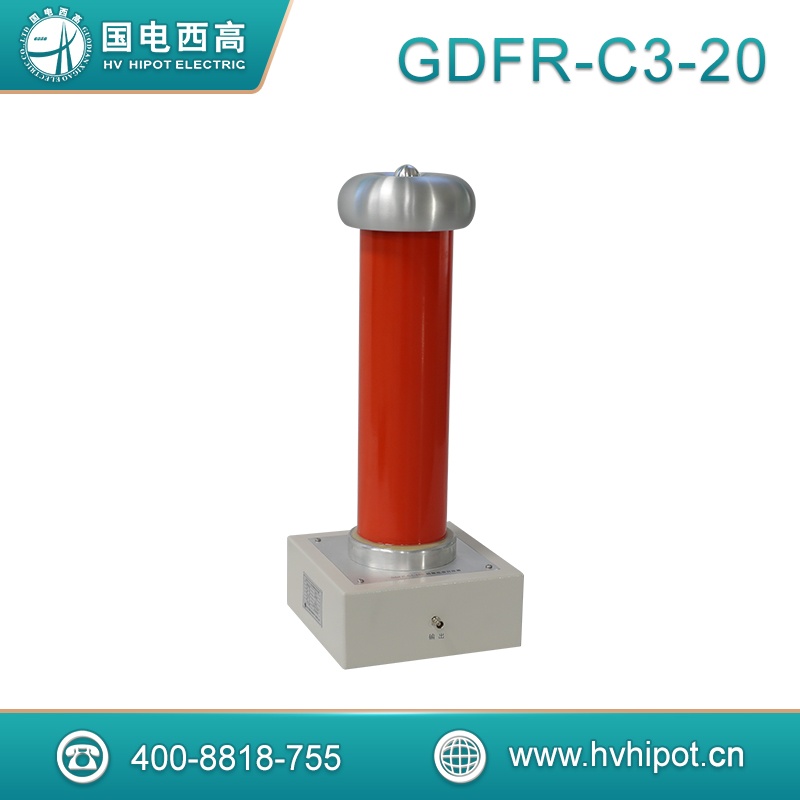

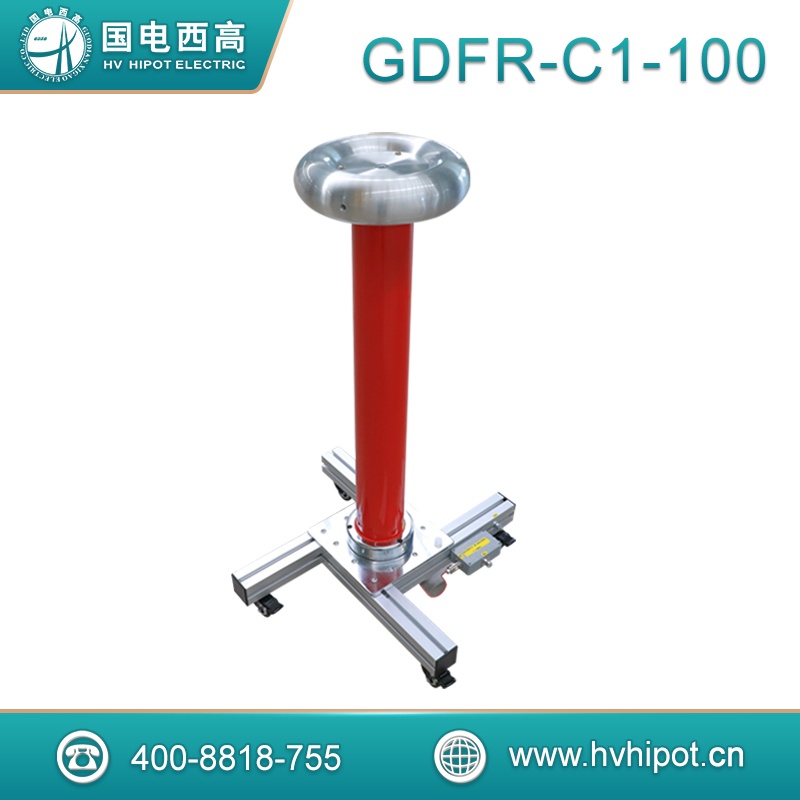

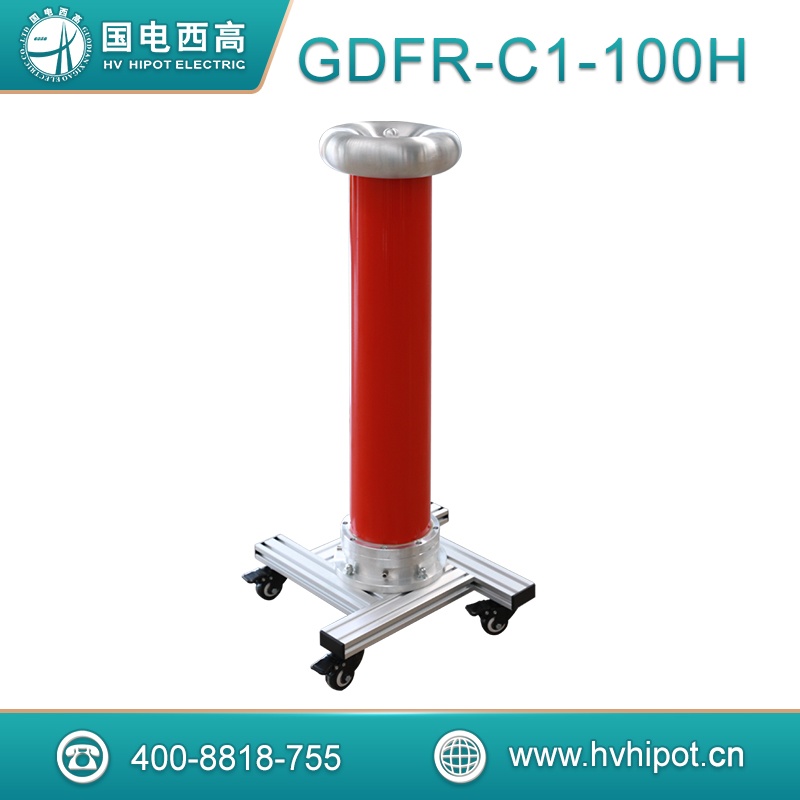

Name: GDFR-C系列交直流高壓分壓器（分體式）
Brand: 武漢國電西高電氣有限公司

相關產品

Related Products

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

· 該系列最高準確度分別為：AC:0.5%/DC:0.5%，若需更高準確度，可選擇我公司的高精度、高穩定度的交流標準核查器和直流核查器；

· 采用平衡式等電位屏蔽結構，使其有更長的使用壽命和更高的穩定性，在該領域擁有絕大部分的市場占用量和市場美譽度；

· 高精度，高線性度，高穩定度，抗干擾；

· 采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到最低；

其他優勢：

1.完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好。
2.體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。
3.內屏蔽抗干擾系統，全方位均壓措施，單節或分節結構。
4.分壓比比例可定做，便于校驗。
5.可選擇增加峰值功能。
6.可選配智能高壓測量表（可顯示交流有效值，峰值/√2,峰值系數，平均值、峰峰值等）；
7.可選配屏顯電壓波形及其頻率。

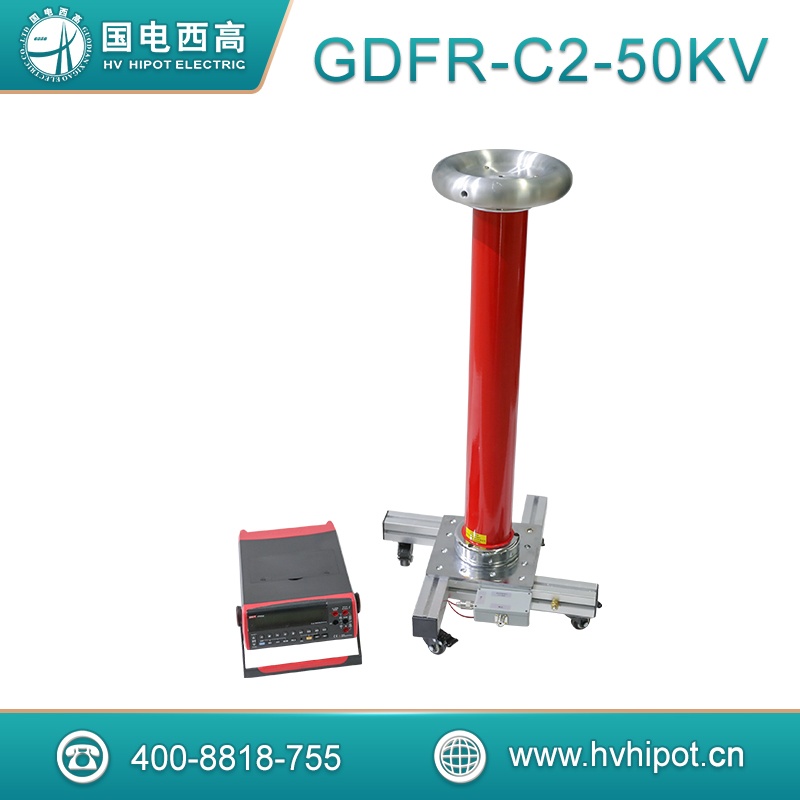

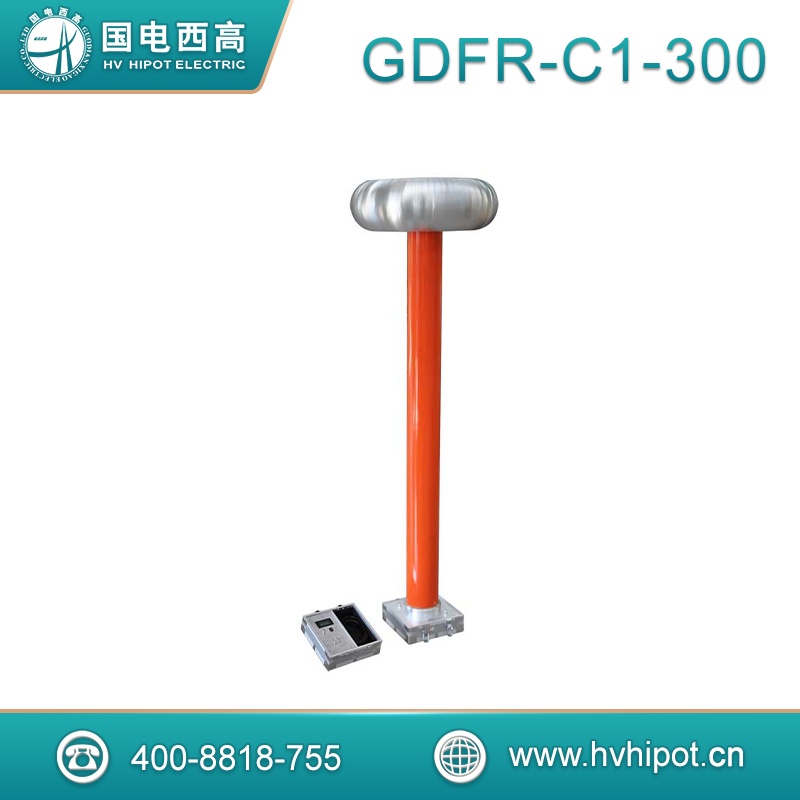

GDFR-C系列交直流高壓分壓器，又可被稱為高壓分壓器、數字高壓表或阻容分壓器。廣泛適用于發電廠、變電站、高壓電氣設備制造廠以及高電壓實驗室等場所。主要用于脈沖高壓、雷電高壓以及工頻高壓的測量。可根據客戶不同測量精度要求來選擇不同的精度的分壓器。可定制分壓比比例，性價比更高。

基本型號	GDFR-10		GDFR-100			GDFR-150				GDFR-200			GDFR-300					GDFR-400				GDFR-500
電壓等級（ kV ）	10		100			150				200			300					400				500
交流頻率（ Hz ）	工頻
精度等級	基本型準確度							AC ： 1.5% /DC ： 1.0%
	G 型準確度							AC ： 1.0% /DC ： 0.5%
	H 型準確度							AC ： 0.5% /DC ： 0.5%
阻抗（ MΩ ）	640			1280				2000			2640				4000				5360				8000
電容量（ pF ）	500			250				400 / 160			300				200				300				400
分壓比	1000:1 或 10000:1 特殊比例可定做
高度（ mm ）	520	850			950				1420			1750				2350				4500
尺寸（ mm ）	150×150	160×160			350×350				350×350			800×800				1000×1000				1400×1400
電纜阻抗（ Ω ）	75
量程范圍	1 、分高低兩個量程 2 、低量程 :0 ～ 20 kV 3 、高量程 :20kV- 標稱額定電壓											1 、低量程 :0 ～ 200 kV ， 2 、高量程 : 200kV- 標稱額定電壓
電纜長度（米）	4		4				6			6				10			10				20
重量（ kg ）	6.5		9.5				12.5			14.5				27			120				120
填充介質	聚氨酯發泡劑
使用溫度范圍	0℃ ～ 45℃
相對濕度	<85%RH, 無凝露
海拔高度	<1500 米，高海拔地區可以定做
使用場所限制	戶內使用或晴朗天氣條件下戶外使用
