一、設備概述

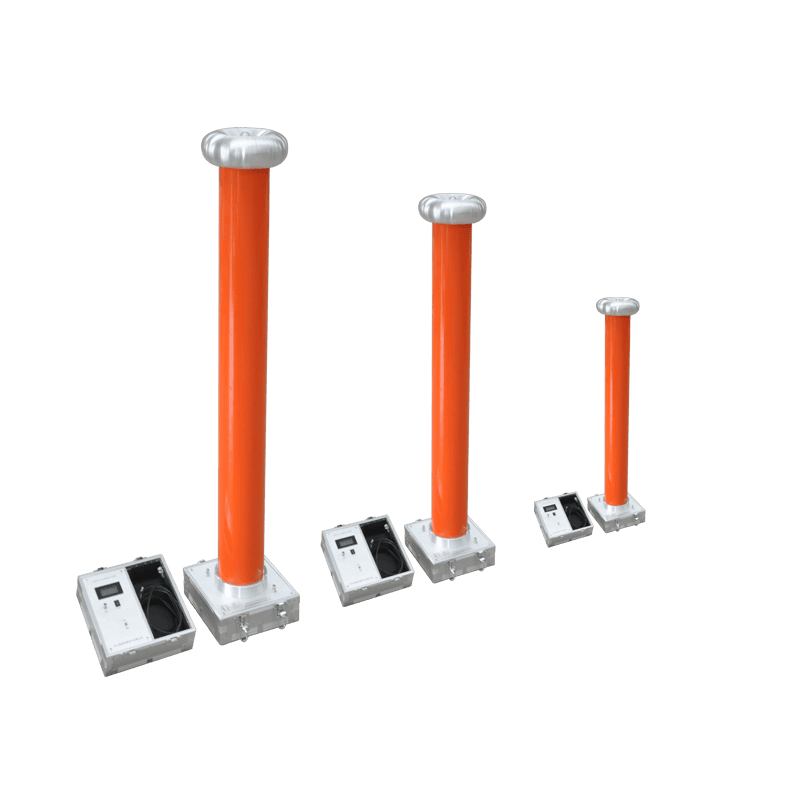

交直流分壓器是一種用于高電壓測量的精密裝置，主要應用于脈沖高壓、雷電高壓和工頻高壓的測量，廣泛適用于發電廠、變電站、高壓電器設備制造廠及高電壓試驗室等場景。其核心功能是將高電壓按固定比例縮小，以便通過低壓測量儀器進行精確讀數，是替代高壓靜電電壓表的理想設備。
根據工作原理，分壓器可分為三大類：電阻分壓器、電容分壓器和阻容分壓器。電阻分壓器通過電阻分壓原理工作，輸入阻抗較高但受溫度影響較大；電容分壓器利用電容分壓特性，適用于高頻高壓測量；阻容分壓器則結合了兩者的優勢，分為串聯和并聯兩種形式。其中阻容串聯分壓器（又稱阻尼電容分壓器）能有效克服電容回路的剩余電感，抑制振蕩，在高壓測量中應用最為廣泛。
當前主流產品均符合 DL/T 846.1—2004 標準，典型技術參數包括：測量準確度 AC±1.5%、DC±1.0%，分壓比通常為 1000:1，工作環境溫度范圍 - 25℃~40℃，濕度要求≤85% RH。現代分壓器采用等電位屏蔽技術和進口填充材料，具有體積小、重量輕（通常約 7kg）、局部放電量低等特點，便于現場攜帶和操作。
二、現場使用前準備
1. 環境檢查
-
溫度需控制在 - 25℃~55℃之間，避免極端溫度對電阻元件精度的影響。
-
相對濕度應≤85%，潮濕環境可能導致設備表面污穢閃絡，影響測量安全性。
-
確保工作區域無強電磁干擾和劇烈振動，遠離腐蝕性氣體或粉塵污染源。
-
檢查場地平整度，分壓器放置需穩固，避免傾斜導致的測量誤差或傾倒風險。
2. 設備檢查
-
外觀檢查：確認分壓器表面清潔干燥，絕緣部件無破損、裂紋或污漬，均壓球完好無損。
-
附件核查：配備專用高壓引線、接地線（截面不小于 4mm2）、數字高壓表或示波器（輸入阻抗≥10MΩ）。
-
校準驗證：檢查設備校準證書，確保在有效期內（通常為一年），必要時進行空載測試驗證信號通路。
3. 安全防護準備
-
個人防護：操作人員需穿戴絕緣手套、護目鏡，站在絕緣墊上作業，袖口和褲腳需收緊。
-
區域隔離：設置安全警戒區，50kV 以下分壓器周圍 2 米內、150-200kV 為 3 米內、300kV 為 4 米內不得有無關人員或雜物，操作人員與設備保持至少 5-6 米安全距離。
-
應急準備：配備放電棒、絕緣桿等應急工具，確保高壓電源具備緊急停機功能。
三、現場操作步驟
1. 接線與接地
-
接地操作：先將分壓器底座的接地柱通過專用接地線可靠連接至接地網，接地電阻必須≤4Ω，確保接地導通性。
-
高壓連接：用專用高壓引線連接被測高壓源至分壓器高壓輸入端（標記 "H"），接線時需旋緊螺旋栓，避免接觸不良產生電暈放電。
-
測量端連接：將低壓輸出端（標記 "L"）連接至測量儀器，儀表與分壓器間距應≥2 米，減少電磁干擾。
-
極性確認：直流測量時需注意正負極性正確連接，交流測量則無極性要求但需區分相線與中性線。
2. 參數設置
-
分壓比選擇：根據設備標稱值（如 1000:1）在測量儀器中設置對應比例，確保讀數換算準確。
-
量程選擇：測量儀器量程應略高于預估電壓值，例如測量 20kV 以上電壓時切換至 "HIGH" 檔以保證精度。
-
模式切換：根據測量類型將鈕子開關撥至 "AC" 或 "DC" 檔，直流測量需啟用濾波功能減少紋波影響。
3. 測量操作
-
通電預熱：打開電源開關后，等待 3-5 分鐘使電子元件達到熱穩定狀態。
-
升壓測量：緩慢升高被測電壓至目標值，觀察分壓器與測量儀器響應是否同步，記錄穩定后的讀數。
-
數據記錄：除電壓值外，需同步記錄環境溫濕度、氣壓及測量時間，作為數據溯源依據。
-
多組測量：重要測量應重復 3 次以上，取平均值以降低隨機誤差，每次測量間隔不少于 1 分鐘。
4. 結束操作
-
降壓過程：逐步將高壓降至零，先斷開高壓電源，保持測量儀器處于工作狀態。
-
放電操作：使用放電棒對分壓器高壓端進行充分放電（至少 3 次），確認殘余電荷釋放完畢。
-
拆線順序：先拆除高壓引線，再斷開測量端連接，最后拆除接地線（與接線順序相反）。
-
設備復位：關閉電源，清潔分壓器表面，將所有附件整理收納至專用鋁合金機箱。
四、注意事項
1. 安全操作禁忌
-
嚴禁在未完成接地前接入高壓電源，禁止用手觸摸帶電部位或在帶電狀態下插拔連接線。
-
避免超額定電壓使用，最高輸入電壓不得超過設備標稱值（如 100kV），防止內部元件擊穿。
-
雷雨天氣禁止戶外操作，設備受潮時需用干燥吹風機從上方至下吹掃 1-2 分鐘，確認絕緣恢復后方可使用。
2. 精度保障措施
-
高壓引線需架空敷設，避免拖地或靠近地面產生的雜散電容影響，引線彎曲半徑不小于 15cm。
-
直流測量需等待 1-2 分鐘至數值穩定，交流測量允許 10-15 分鐘的緩慢回零過程，不完全歸零不影響下次測量精度。
-
避免在強電磁場環境（如變壓器、電抗器附近）進行精密測量，必要時采取屏蔽措施。
3. 特殊工況處理
-
測量雷電沖擊等瞬態電壓時，需搭配高速示波器（帶寬≥100MHz），并確保分壓器響應時間≤1μs。
-
變頻電源測量時，應選擇寬頻帶阻容分壓器，避免電阻分壓器在高頻下的感抗影響測量精度。
-
低溫環境（＜-10℃）使用前，需提前將設備置于室溫環境 2 小時以上，避免結露影響絕緣性能。
五、維護與校準
1. 日常維護
-
清潔保養：每次使用后用干布擦拭分壓器表面，長期存放需置于防潮箱內，相對濕度控制在 40%-60%。
-
定期檢查：每 6 個月檢查一次接地線導通性、接線端子緊固度及絕緣部件完好性。
-
附件維護：高壓引線需避免過度彎曲或擠壓，存放時應盤繞直徑不小于 30cm，防止內部絕緣損壞。
2. 校準要求
-
校準周期：正常使用情況下每年需由計量部門或原廠進行一次精度校準，頻繁使用或惡劣環境下應縮短至 6 個月。
-
校準項目：包括分壓比誤差、線性度、溫度系數及絕緣電阻測試，需符合 DL/T 846.1—2004 標準要求。
-
記錄保存：校準證書需歸檔保存，建立設備履歷表，記錄每次使用及維護情況。
3. 故障處理
-
讀數異常：檢查接線是否松動，接地是否可靠，必要時更換測量引線重試。
-
數值漂移：可能因溫度變化過大，需待設備熱穩定后重新測量，或進行溫度補償校準。
-
放電聲音：若出現明顯放電聲，應立即停機檢查，清潔表面污穢或更換受損絕緣部件。
交直流分壓器作為高壓測量的關鍵設備，其操作規范性直接影響測量數據的可靠性和人員安全性。現場使用需嚴格遵循 "先接地后接電、先斷電后拆線" 的基本原則，注重環境因素對測量精度的影響，定期進行維護校準。通過本文闡述的操作方法和注意事項，操作人員可有效降低測量誤差，規避安全風險，確保高壓試驗工作的順利開展。實際應用中還需結合具體型號設備的使用說明書，針對特殊工況制定專項操作方案，不斷積累現場經驗以提升測量技術水平。
