電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻測試技術。

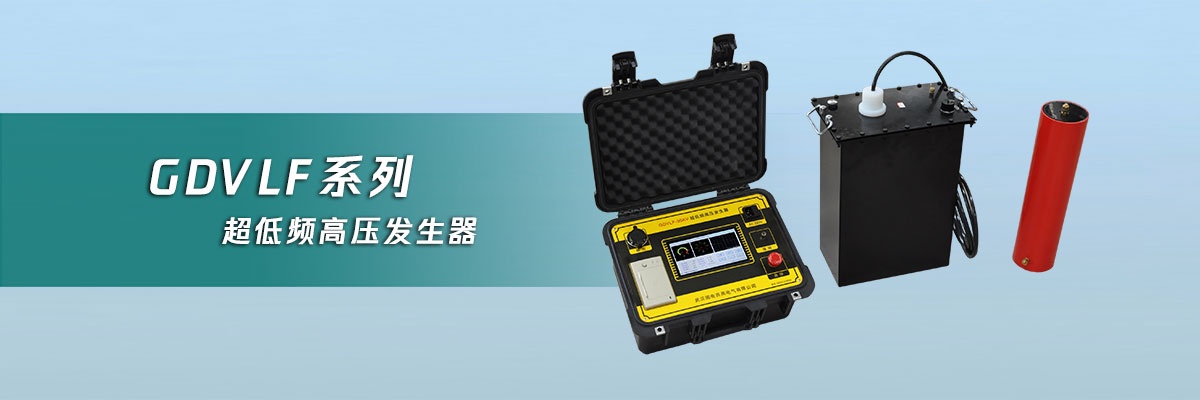

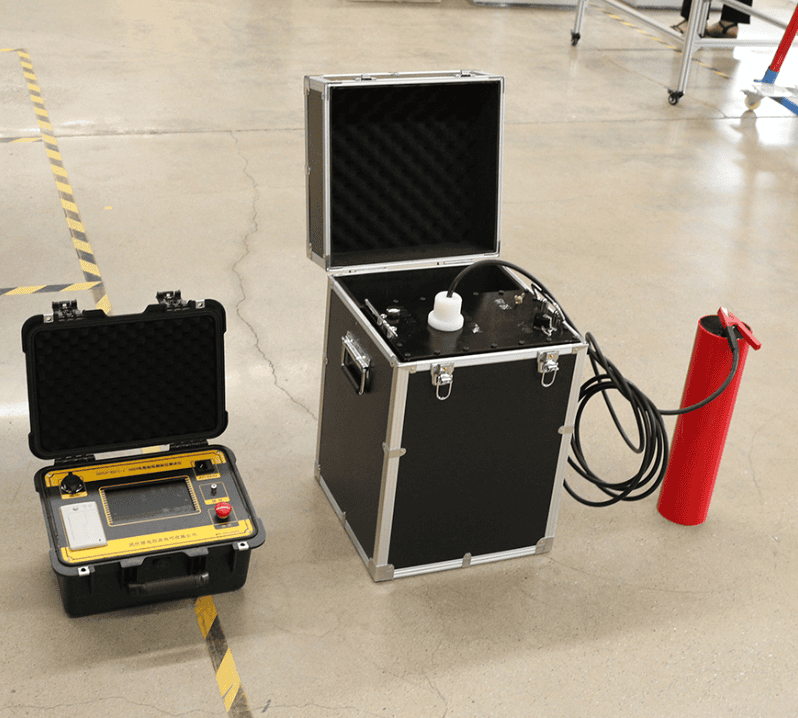

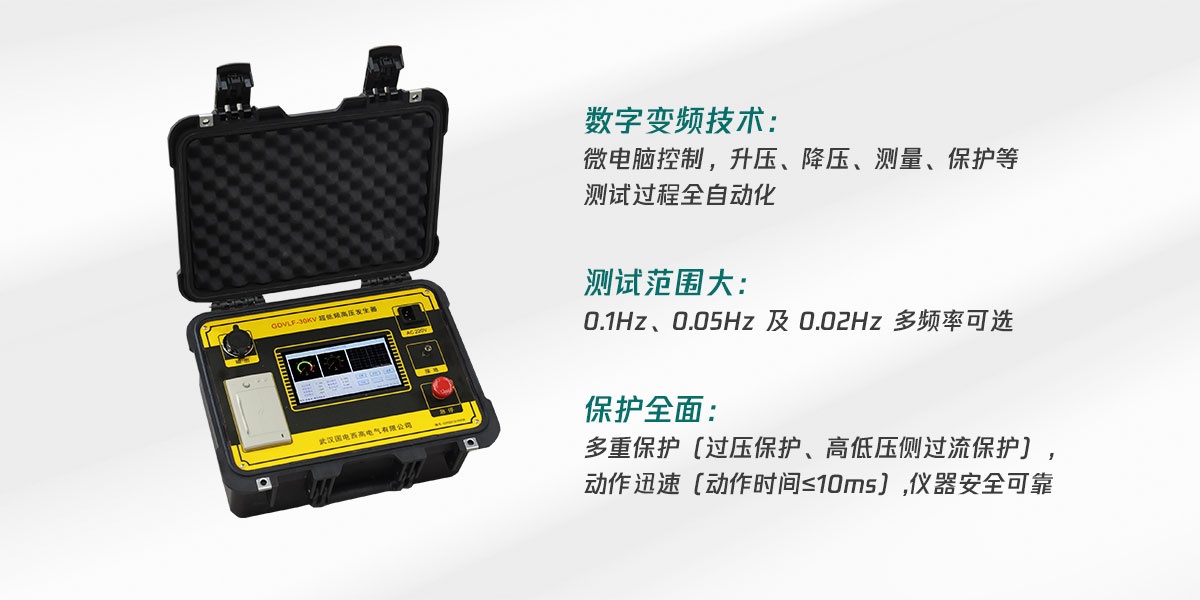

我司GDVLF系列 0.1Hz 超低頻耐壓試驗裝置”采用最新電力電子元器件和最新 ARM7 單片機技術，進一步降低了設備的體積和重量，傻瓜式操作，性能更穩定，克服了第一代機械式升壓器使用壽命短、故障率高、體積大的缺點。特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
|
GDVLF系列產品技術參數 |
||
|
輸出頻率： |
0.1Hz、0.05Hz、0.02Hz、0.01Hz |
|
|
帶載能力： |
0.1Hz |
最大0.5μF |
|
0.05Hz |
最大1.1μF |
|
|
0.02Hz |
最大2.2μF |
|
|
0.01Hz |
最大5.5μF |
|
|
測量精度： |
3% |
|
|
電壓正，負峰值誤差： |
≤3％ |
|
|
電壓波形失真度： |
≤5％ |
|
|
使用條件： |
戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH |
|
|
電源： |
電壓 220V±5%，50±5Hz |
|
|
注意： |
若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定（一般要求功率大于 3kW，頻率 50Hz，電壓 220V±5% |
|
|
型號 |
額定電壓 |
帶載能力 |
電源保險管 |
產品結構、重量 |
|
30/1.1 |
30kV |
0.1Hz,≤0.5μF |
10A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1μF |
升壓器：20㎏ |
||
|
|
0.02Hz,≤2.2μF |
|
||
|
|
0.01Hz,≤5.5μF |
|
||
|
40/1.1 |
40kV |
0.1Hz,≤0.5μF |
10A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1μF |
升壓器：20㎏ |
||
|
|
0.02Hz,≤2.2μF |
|
||
|
|
0.01Hz,≤5.5μF |
|
||
|
50/1.1 |
50kV |
0.1Hz,≤0.5μF |
15A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1μF |
升壓器：40㎏ |
||
|
|
0.02Hz,≤2.2μF |
|
||
|
|
0.01Hz,≤5.5μF |
|
||
|
60/1.1 |
60kV |
0.1Hz,≤0.5μF |
15A |
控制器：4㎏ |
|
（峰值 |
0.05Hz,≤1.1μF |
升壓器：50㎏ |
||
|
|
0.02Hz,≤2.2μF |
|
||
|
|
0.01Hz,≤5.5μF |
|
||
|
80/1.1 |
80kV |
0.1Hz,≤0.5μF |
15A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1μF |
升壓器：50㎏ |
||
|
|
0.02Hz,≤2.2μF |
|
||
|
|
0.01Hz,≤5.5μF |
|
||
|
90/1.1 |
90kV |
0.1Hz,≤0.5μF |
15A |
控制器：4㎏ |
|
（峰值） |
0.05Hz,≤1.1μF |
升壓器：55㎏ |
||
|
|
0.02Hz,≤2.2μF |
|
||
|
|
0.01Hz,≤5.5μF |
|
根據被試對象選擇適當規格的產品：使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于 0.05μF，儀器將不能正常輸出，此時可并聯 0.05 μF 的電容器（由本公司提供）輔助輸出。
