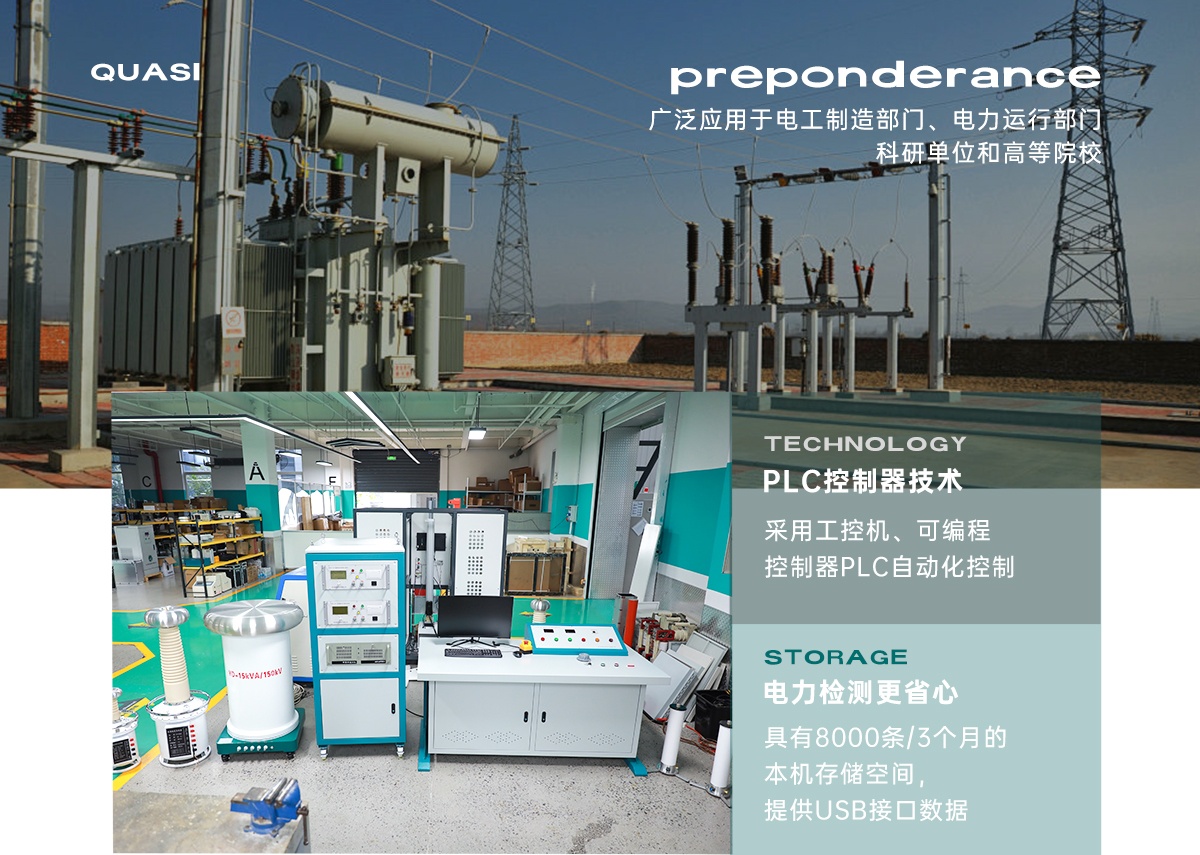

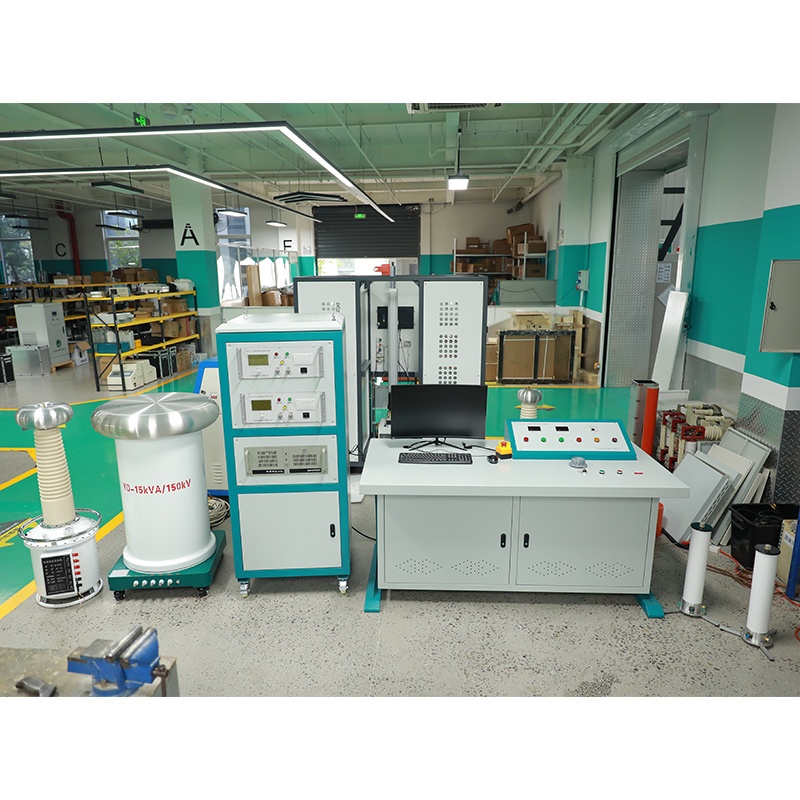

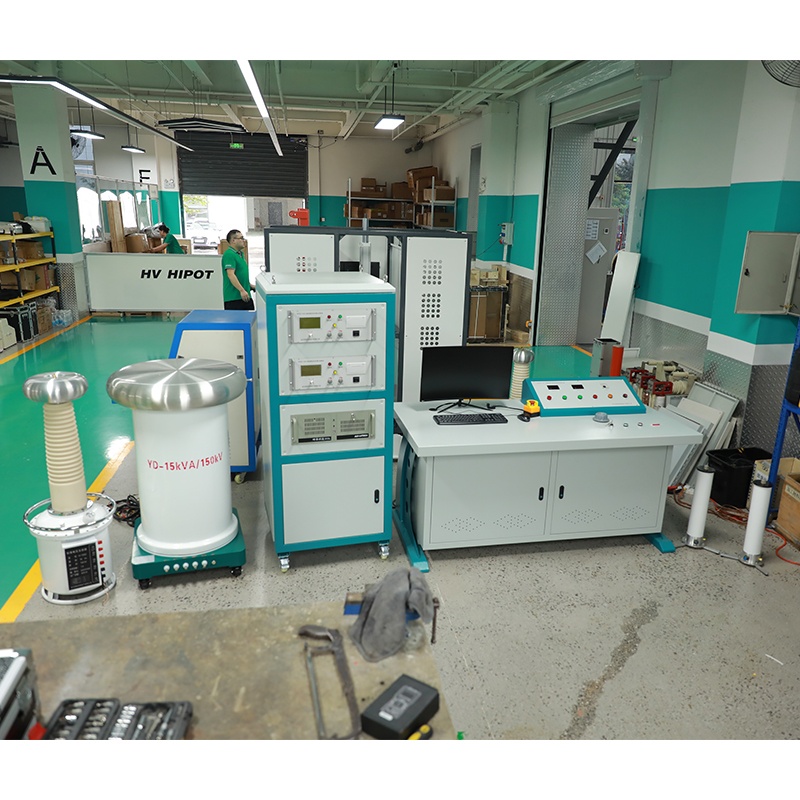

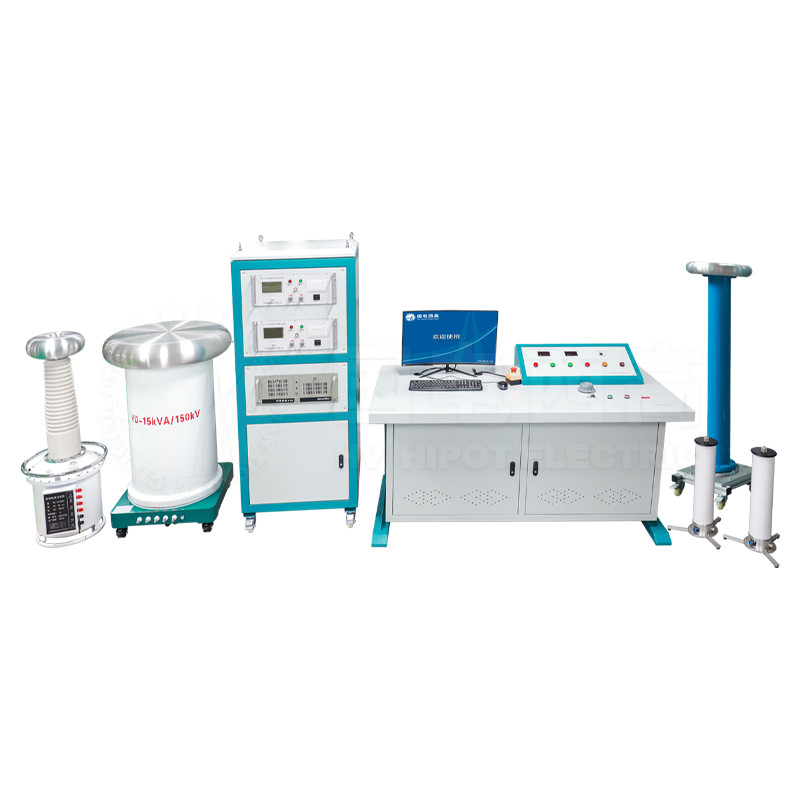

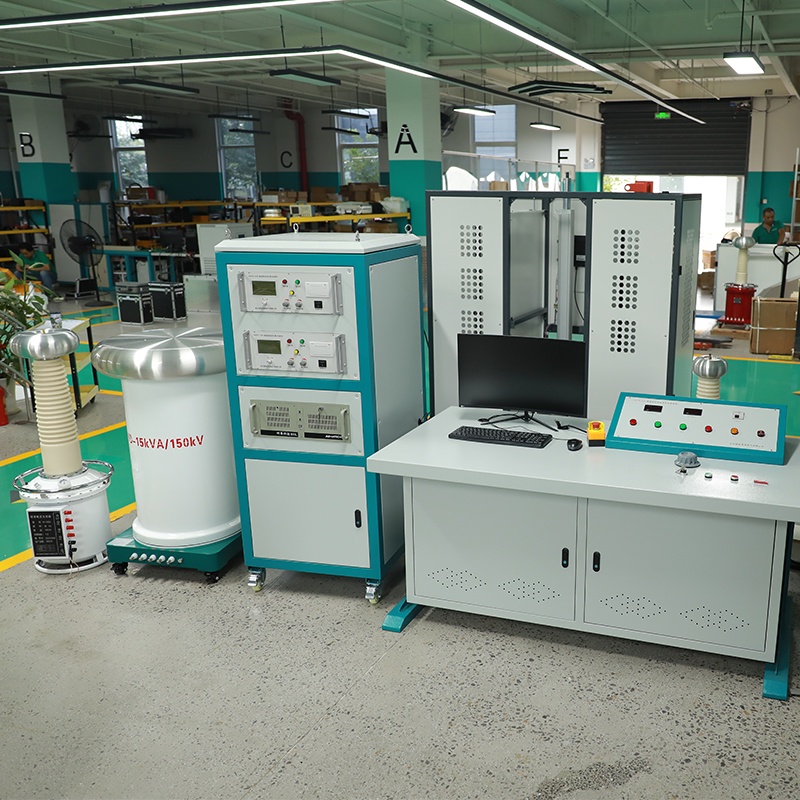

GDFR-AD交直流分壓器校驗系統是HVHIPOT公司嚴格遵循國家電力標準設計的一款智能化校準裝置，專用于精準校驗直流100kV、交流150kV及以下的分壓器。本系統創新融合PLC控制器技術與2.4G ISM組網技術，搭配優化升級的人機交互界面，為用戶提供高效便捷的操作體驗。搭載速慧智能化測試系統（軟著登字第1010215號）的先進算法，可對交直流分壓器等設備開展規定電壓條件下的高精度校驗，全面考核產品及系統的關鍵參數，精確評估被試品是否達標。廣泛應用于電工制造企業、電力運行管理部門、科研機構及高等院校等領域，是電力設備檢測與研究工作中的重要支撐設備。

執行標準

DL/T474.4-2018 現場絕緣試驗實施導則：交流耐壓試驗
DL/T848.2-2018 高壓試驗裝置通用技術條件：工頻高壓試驗裝置
GB/T16927.1-2011 高電壓試驗技術：一般定義及試驗要求

功能特點

1.采用工控機與可編程控制器PLC組成雙層自動化控制系統，實現試驗流程精準調度與穩定運行。

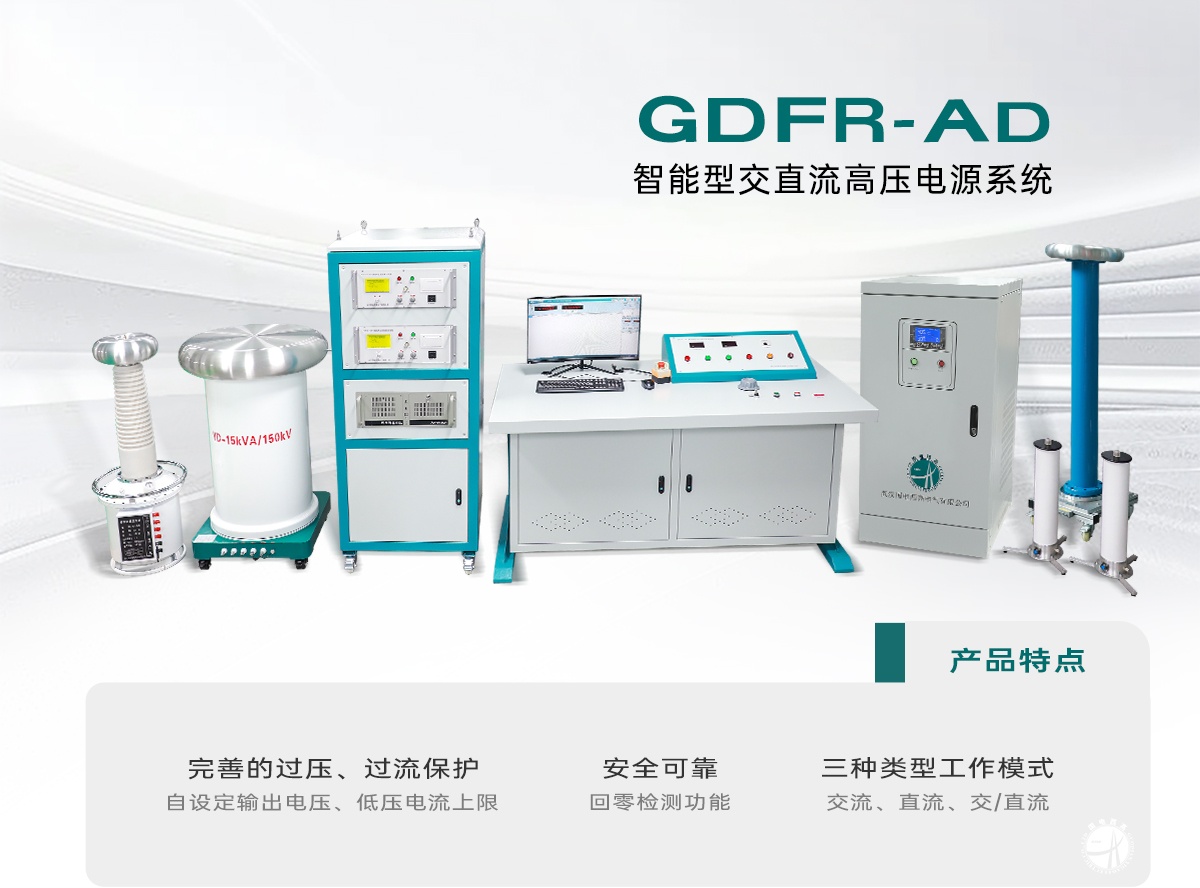

2.提供交流、直流、交/直流三種工作模式選擇，根據試品類型靈活切換試驗類型，適配不同校驗場景。
3.采用同步隔離采集技術，配置高精度傳感器及高性能采集芯片，確保信號轉換精度。
4.直流高壓源的高壓電壓與電流通過專用屏蔽數據電纜傳輸至顯示單元，保障數據傳輸的穩定性。
5.交/直流高壓電源輸出信號經標準電壓互感器、標準直流分壓器轉換為數字萬用表可測信號；系統工控機通過交換機與數字萬用表建立實時通信，實現標準源及被試品高壓電壓的動態監測與顯示。
6.獨立界面同步顯示電壓、電流及試驗結果等關鍵參數，數據呈現直觀明了，便于操作人員實時掌控試驗狀態。
7.采用穩壓源供電，提供無波形畸變的平穩電壓輸出，保障系統在恒定電壓條件下運行，從電源層面確保校驗精度與穩定性。
8.配備鼠標與鍵盤組成的人機交互系統，支持全流程智能化作業，簡化操作步驟，提升試驗效率。
9.內置過壓、過流等多種保護機制，支持用戶自定義輸出電壓及低壓電流上限，從源頭規避試驗風險。

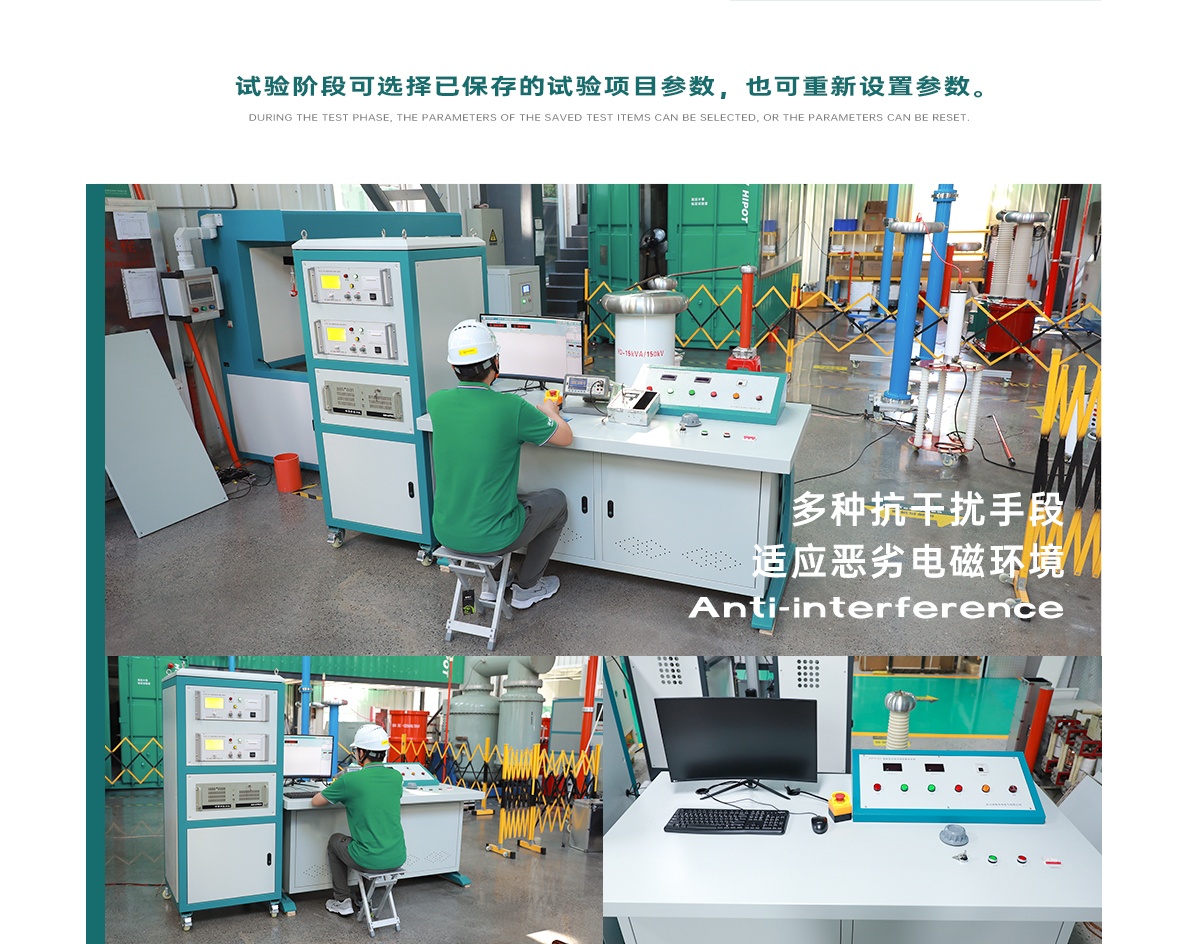

10.試驗階段可直接調用已保存的項目參數，也可根據試品特性重新設定試驗參數，滿足多樣化校驗需求。
11.交流模式下若低壓電流超過保護閾值，系統自動切斷電壓輸出并降壓回零；直流模式下觸發過流保護時，立即啟動降壓回零程序，保障設備及試品安全。
12.采用軟硬件協同抗干擾技術，集成多重電磁兼容措施，確保設備在復雜電磁環境中穩定運行。
13.具備自動錯誤診斷功能，可快速定位設備異常點，簡化維護流程，降低維修難度。
14.具備強制回零檢測功能，確認電壓回零方可啟動試驗，保障操作安全可靠。
15.支持連續3個月試驗數據留存，試驗數據存儲容量達8000條。
16.配備USB接口支持數據快速導出至外部U盤，便于數據歸檔與追溯。

17.可根據用戶被試品電壓等級靈活定制，支撐不同電壓分壓器精準校驗。
