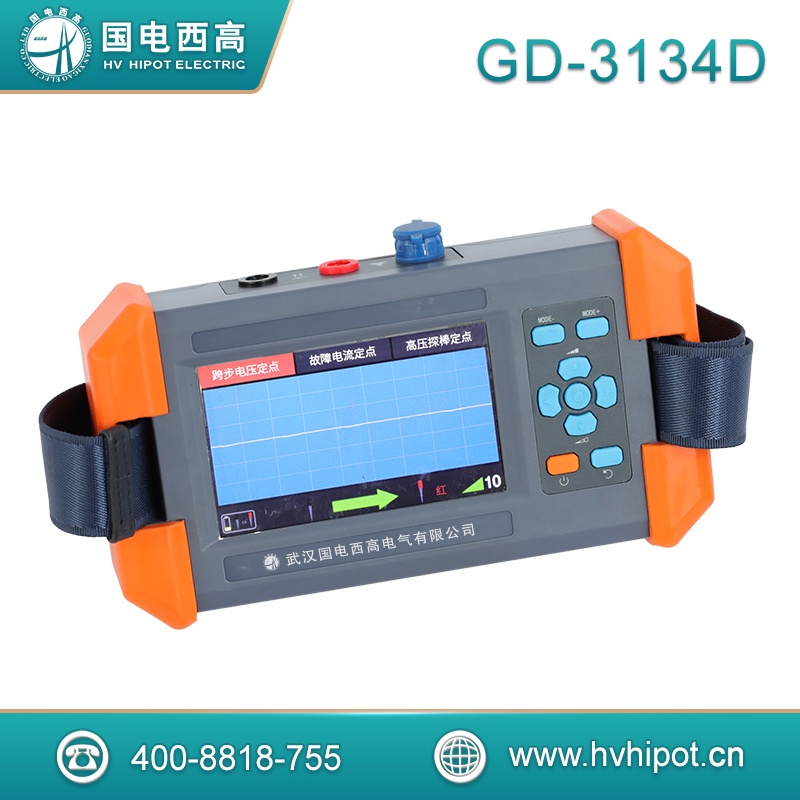

GD-3134D 超高壓電纜護層故障定點儀是一臺集計算機技術、數字信號處理技術于一體的具有創新特色、高性能的智能化儀表，主要用于地下電力電纜（尤其是單芯高壓電纜）金屬護層接地故障的精確定點，也可用于芯線接地故障的輔助定點（在護層已經破壞的情況下）。超高壓電纜護層故障定點儀可通過電流傳感器在井孔中測量故障電纜中的阻性電流，對電纜故障點進行分段定位。對于電纜隧道中大量敷設在電纜支架上的電纜，還可通過高壓探棒測量直流電壓確定故障點。
GD-3134D 超高壓電纜護層故障定點儀需要與GD-2134L超高壓電纜護層故障測距儀配合使用，完成超高壓電纜護層接地故障的精確定點。
|
模式指標 |
插入配件 |
信號精度 |
最大靈敏度 |
最大輸入范圍 |
顯示功能 |
|
跨步電壓定點 |
跨步電壓探針 |
1%(±0.1mV) |
0.1mV |
±300V |
信號波形、故障點方向 |
|
故障電流定點 |
電流傳感器 |
1%(±1mA) |
1mA |
±1A |
信號波形、故障電流大小 |
|
高壓探棒定點 |
高壓探棒 |
<1%(10V-10kV) |
1V(10-1kV) |
±10kV |
直流電壓 |
|
10V(1kV-10kV) |
|||||
|
其他指標 |
|||||
|
內置電池 |
18650鋰電池，標稱3.7V，6.8Ah。 |
||||
|
使用條件 |
溫度:-10℃-40℃；濕度10-90％RH；海拔<4500m |
||||
|
接收機體積與質量 |
體積：220mm×125mm×55mm；質量：0.9kg |
||||
