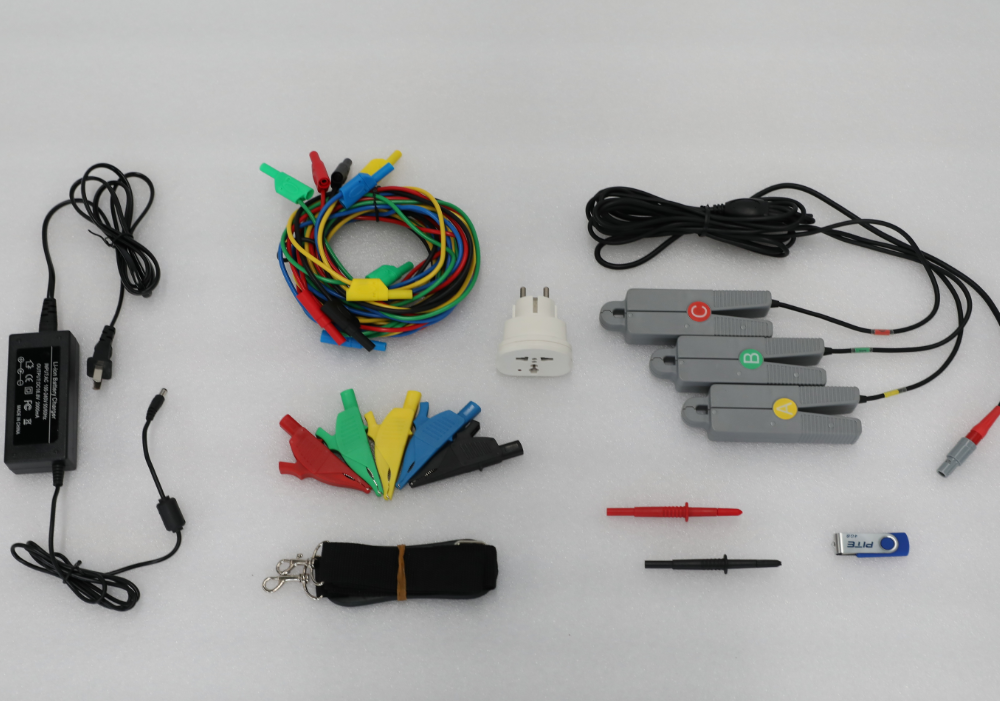

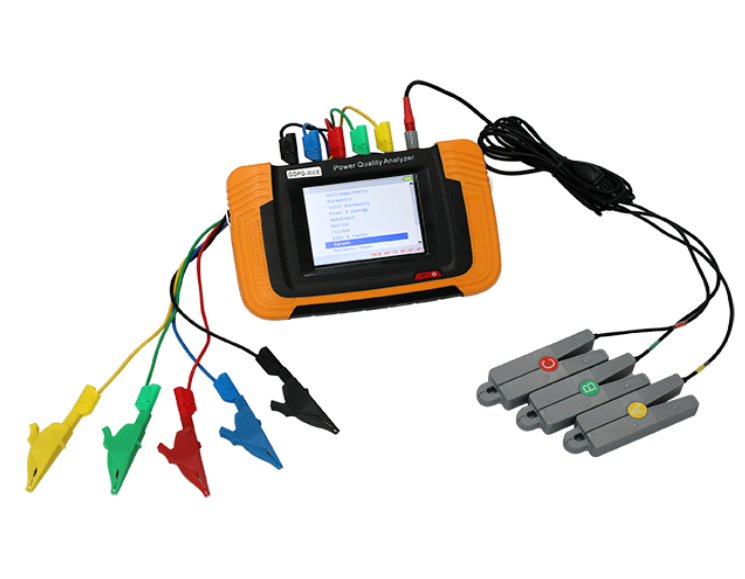

| 項 目 | 描 述 |
| 電壓 / 電流 / 頻率 | 可測量三相電壓、零線電壓、三相電流、零線電流、頻率，可顯示有效值、峰值、波 / 峰比以及波形圖、趨勢圖等 |
| 諧波測量 | 可測量電壓及電流的基波及 2~50 次諧波，測量結果包括諧波效值、諧波含量、諧波含有率、總諧波畸變率 (THD) ；可顯示柱狀圖、趨勢圖等 |
| 間諧波測量 | 可測量電壓及電流的 0.1~19.9 次間諧波，測量結果包括間諧波分量及子集的有效值、間諧波含有率等；可顯示柱狀圖、趨勢圖等 |
| 功率 / 電能測量 | 可測量三相四線 / 三相三線視在功率 ( 電能 ) 、有功功率 ( 電能 ) 、無功功率 ( 電能 ) 、功率因數等，可顯示趨勢圖；可測 1 、 5 、 10 、 15 、 30 、 60 分鐘的需量 |
| 三相不平衡測量 | 可測量三相四線 / 三相三線電系統電壓及電流的正序分量、負序分量、零序分量、負序不平衡度、零序不平衡度；可顯示三相電壓及電流的相角、矢量圖、趨勢圖 |
| 閃變 | 1 分鐘閃變、 10 分鐘短時閃變、 2 小時長時閃變測量 |
| 電壓驟升 / 驟降 / 中斷 | 可檢測并記錄電壓驟升、驟降和中斷事件 |
| 浪涌電流 | 可檢測并記錄浪涌電流事件 |
| 諧波功率 | 可檢測 2~30 次諧波功率，可顯示柱狀圖、趨勢圖等 |
| 功率波 | 可按設定的時長（ 1~5 分鐘），測量功率的快速變化（有功、無功、視在功率） |
| 瞬變 | 可檢測時長 20 微秒以上的電壓瞬變事件 |
| 監測記錄 | 可長時間記錄穩態電能質量參數，包括電壓 / 電流 / 頻率、諧波、功率、三相不平衡、波動 / 閃變，記錄時間間隔從 3 秒到 30 分鐘可調。 |
| 數字示波器 | 可用于查看電壓 / 電流信號波形 |
各項檢測功能準確度指標
| 項目 | 可測量范圍 | 測量精確度 | 說明 |
| 電壓 / 電流 / 頻率 |
三相電壓： 1000V( 真有效值 ) 零線電壓： 70V( 真有效值 ) 三相電流： 6000A( 真有效值，選配相應量程電流傳感器 ) 零線電流： 25A( 真有效值，選配相應量程電流傳感器 ) 頻率： 40~70Hz |
電壓： 0.1%rdg ± 0.05%f.s 電流： 0.2%rdg ± 0.05%f.s 頻率：± 0.01Hz |
此處以 A 相電壓頻率作為測量頻率 |
| 諧波測量 |
電壓諧波： THD+ 基波 +2~50 次諧波 電流諧波： THD+ 基波 +2~50 次諧波 |
電壓諧波： Uh ≥ 1%UN 時，± 5%Uh ； Uh ＜ 1%UN 時，± 0.05%UN ； 電流諧波： Ih ≥ 3%IN 時，± 5%Ih ； Ih ＜ 3%IN 時，± 0.15%IN ； |
|
| 間諧波測量 |
電壓諧波： 0.1~19.9 次間諧波 電流諧波： 0.1~19.9 次間諧波 |
電壓間諧波： Uih ≥ 1%UN 時， 5%Uih ； Uih ＜ 1%UN 時， 0.05%UN ； 電流間諧波： Iih ≥ 3%IN 時， 5%Iih ； Iih ＜ 3%IN 時， 0.15%IN ； |
|
| 功率 / 電能 |
有功： 700kW 視在： 700kVA 無功： 700kVAR 功率因數： 0.00~1.00 有功電能： 10000kWh 視在電能： 10000kVAh 無功電能： 10000kVARh 平均功率因數： 0.00~1.00 |
有功：讀數± 0.5% 視在：讀數± 0.5% 無功：讀數± 0.5% 功率因數：± 0.005 |
|
| 三相不平衡 |
基波電壓： 1000V( 真有效值 ) 基波電流： 6000A( 真有效值 ) 基波頻率： 40~70Hz 相角： 0~360o 不平衡度： 0.0%~100% |
電壓： 0.1%rdg ± 0.05%f.s 電流： 0.2%rdg ± 0.05%f.s 頻率：± 0.01Hz 相角：± 0.3 o 電壓不平衡度：± 0.2% 電流不平衡度：± 0.2% |
此處以 A 相電壓頻率作為測量頻率 |
| 電壓閃變 | 1 分鐘閃變、短時閃變、長時閃變 |
1min 閃變：± 5.5% 10min 短時閃變：± 5% 2h 長時閃變：± 5% |
|
| 電壓驟升、驟降和中斷 | 監測并記錄單相 / 多相電壓驟升、電壓驟降和暫時斷電 | 半波有效值，起始時間，持續時間，終結時間時間誤差± 10ms | 最多可記錄 40 個事件 |
| 項目 | 可測量范圍 | 測量精確度 | 說明 |
| 浪涌電流 | 監測并記錄單相 / 多相浪涌電流 | 半波有效值，起始時間，持續時間，終結時間時間誤差± 10ms | 捕捉到一次事件就停止測量 |
| 諧波功率 |
總諧波功率次數： 1~30th 諧波總有功功率：∑ P 諧波總無功功率：∑ Q 正諧波總有功功率： + ∑ P 負諧波總有功功率： - ∑ P 正諧波總無功功率： + ∑ Q 負諧波總無功功率： - ∑ Q |
諧波功率讀數：± 0.5% | |
| 功率波 | 可檢測 1 、 3 、 5 分鐘時間長度有功、無功、視在半波功率值，記錄功率變化趨勢 | 半波功率讀數：± 0.5% | |
| 瞬變 | 基于標稱值 120% 以上的電壓瞬變值 | 可測事件最小周期 20 微妙以上 ? 事件捕捉概率 98.7% | 一次測量可存儲 20 個事件 |
| 監測記錄 | 可記錄參數： 電壓、電流、頻率；電壓 / 電流諧波（ THD+1~25 次諧波）；三相不平衡；有功 / 無功 / 視在功率、功率因數；波動 / 閃變 |
數據保存間隔： 3s~30min 間隔時間為 3s ，可累計監測 16h ； 間隔時間為 30min ，可累計監測 960h ； |
|
| 數字示波器 | 三相電壓、三相電流、零線電壓和零線電流瞬時波形 | 最大采樣頻率： 200kHz 最小采樣頻率： 100Hz |
